Сталь 45 для детали по чертежу: свойства, закалка и требования к заказу

Сталь 45 — качественная конструкционная среднеуглеродистая сталь для валов, осей и других деталей машин. Её свойства зависят от состояния заготовки, сечения и термообработки: одной марки в чертеже недостаточно, чтобы задать результат. Для заказа нужно согласовать стандарт материала, твёрдость, места её проверки и размеры после закалки и отпуска.

Для каких деталей подходит сталь 45

Сталь 45 рассматривают для деталей, которым нужны прочность и возможность термического упрочнения: валов, осей, кулачков, отдельных шестерён и цилиндрических деталей механизмов. Пригодность марки проверяют по нагрузкам, рабочему сечению и условиям эксплуатации. Для конструктора главный вопрос — выдержит ли деталь расчётную нагрузку; для технолога — можно ли получить заданные свойства; для закупщика — чем поставщик подтвердит результат.

Марка относится к углеродистым конструкционным сталям. Обозначение связано с содержанием углерода, но число в названии нельзя использовать как результат анализа конкретной плавки. Состав проверяют по стандарту и документу о качестве.

У вала важны нагруженные переходы между диаметрами. У кулачка — контактная поверхность. Для шестерни дополнительно оценивают нагрузки на зуб, износ и требования к сердцевине: само название детали ещё не обосновывает выбор стали.

Рабочее сечение влияет на результат закалки, поэтому одинаковая марка у тонкой оси и массивного вала не означает одинаковых свойств после обработки. Защиту от коррозии также задают отдельно.

Марка стали задаёт материал. Требования к готовой детали должны дополнительно описывать свойства поверхности, сердцевины и окончательную геометрию.

Какой ГОСТ указывать и какую заготовку заказывать

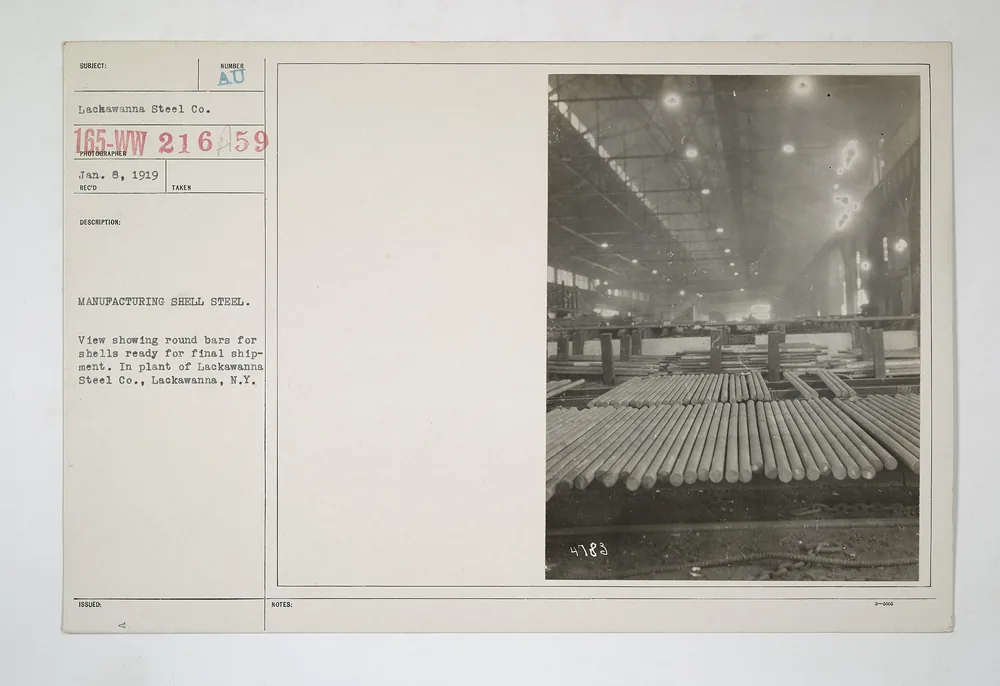

Круглые прутки для снарядов, подготовленные к отправке на заводе Lackawanna Steel Company. Фото: Unknown author Unknown author or not provided · Public domain

Для заказа стали 45 нужно разделить требования к материалу, форме заготовки и состоянию поставки. ГОСТ 1050-2013 проверяют как документ на металлопродукцию из конструкционных нелегированных качественных сталей. Он не заменяет все стандарты сортамента и технические условия для любого изделия из этой марки. Статус документа, изменения и соотношение с ГОСТ 1050-88 необходимо уточнить в официальном каталоге перед включением в договор.

Стальную заготовку из стали 45 выбирают под геометрию детали и маршрут обработки.

Номера документов на каждую форму следует уточнить у поставщика. В спецификации фиксируют размеры, допуски, состояние поставки и документ о качестве. Различия между требованиями к материалу и изделию разобраны в статье чем отличаются ГОСТ и ТУ на деталь.

Химический состав и физические свойства стали 45

Химический состав характеризует сталь 45, но нормативную таблицу нужно читать вместе с областью применения стандарта и его примечаниями. Для заказа различают состав по плавочному анализу и допустимые отклонения в готовой металлопродукции. Числовые пределы нельзя переносить из справочника без проверки: условия поставки могут влиять на требования к отдельным элементам и примесям.

Источник числовых норм — применимая редакция стандарта; подтверждение состава партии — документ о качестве.

Плотность, модуль упругости, теплопроводность и тепловое расширение относятся к отдельным физическим характеристикам. Их значения требуют источника и условий определения, включая температуру. Без этого справочная цифра плохо подходит для инженерного расчёта.

Калькулятор массы решает более узкую задачу: связывает геометрию с принятой плотностью. Он не определяет прочность детали и режим её закалки.

Прочность и твёрдость: почему нельзя назвать одно значение

У стали 45 нет единственной твёрдости или прочности, пригодной для всех заказов. Значения относятся к определённому состоянию материала, размеру продукции или образца и условиям испытания. Заготовка в состоянии поставки, нормализованная деталь и деталь после закалки с отпуском требуют разных оснований для сравнения. Поверхностное упрочнение дополнительно разделяет свойства наружного слоя и сердцевины.

Предел прочности, предел текучести, пластичность, ударная вязкость и выносливость отвечают на разные вопросы. Испытание на растяжение не заменяет проверку сопротивления усталости или ударной нагрузке. Нормативную гарантию также нельзя подменять справочным результатом на другом образце.

Для твёрдости указывают метод: HBW — Бринелль, HRC — соответствующая шкала Роквелла, HV — Виккерс. Применимость редакций ГОСТ 9012, ГОСТ 9013 и стандарта испытаний по Виккерсу следует уточнить при подготовке программы контроля. HBW не записывают в МПа.

Пересчёт шкал требует применимой таблицы и допустимого диапазона. Для приёмки предпочтителен прямой замер согласованным методом.

Факт. Измерение твёрдости на поверхности само по себе не подтверждает твёрдость сердцевины детали.

Как состояние заготовки влияет на обработку резанием

Маршрут изготовления стали 45 согласуют с состоянием заготовки и требованиями после термообработки. Универсальная скорость резания здесь бесполезна: выбор зависит от твёрдости материала, инструмента, операции и условий обработки. Если сначала вывести все размеры окончательно, а затем закалить деталь без предусмотренного припуска, может потребоваться исправление геометрии, для которого уже не осталось металла.

Типовой маршрут служит основой для обсуждения с технологом:

1. Подобрать заготовку и проверить документы на материал.
2. Выполнить черновую обработку с согласованными припусками.
3. Провести предусмотренную термообработку.
4. Обработать окончательные поверхности допустимым способом.
5. Проверить размеры, шероховатость и свойства.

Отжиг и нормализацию рассматривают как подготовительные операции, когда состояние материала мешает обработке или не соответствует маршруту. Их назначение и режим выбирают под конкретную заготовку. Температуры ковки, флокеночувствительность и отпускную хрупкость следует уточнять по профильному источнику, если эти вопросы значимы для поставки.

Припуск нужен с определённой целью: получить окончательный размер и поверхность после промежуточных операций. Его величину нельзя назначать без геометрии и технологии.

Планируя фрезерные работы по металлу, заранее обозначьте поверхности, которые нужно обработать после термообработки. Отдельно проверьте, сохранится ли требуемый упрочнённый слой после снятия припуска.

Объёмная закалка или ТВЧ: выбор по поверхности и сердцевине

Выбор начинают с требуемого распределения свойств. Если задача касается нагруженного сечения, рассматривают объёмную закалку с отпуском и проверяют возможность получить нужный результат внутри детали. Если требуется упрочнить определённую контактную поверхность при отдельно заданных свойствах сердцевины, рассматривают поверхностную закалку ТВЧ. Название операции ещё не подтверждает достижимость требований: нужны геометрия, рабочее сечение и программа контроля.

Твёрдость описывает сопротивление вдавливанию при выбранном методе измерения. Прокаливаемость характеризует способность стали получать закалённую структуру на глубину. Прокаливаемость влияет на результат объёмной закалки: твёрдая поверхность может сочетаться с другим состоянием сердцевины.

Рабочее сечение тоже влияет на результат объёмной закалки. Массивные участки охлаждаются иначе, чем тонкие; переходы сечений дополнительно осложняют выбор режима.

Объёмная закалка изменяет твёрдость, а последующий отпуск меняет полученные свойства и итоговую твёрдость. Для приёмки нужны требования именно после завершения этих операций.

ТВЧ — нагрев токами высокой частоты с последующим охлаждением — повышает поверхностную твёрдость в выбранной зоне. Для заказа задают расположение зоны, глубину упрочнения и способ её определения. Свойства сердцевины согласуют отдельно.

Последовательность выбора проста: нагрузки и контактные поверхности → требования к сердцевине → рабочее сечение → оценка прокаливаемости → маршрут → контроль. Риск деформации оценивают для обоих вариантов.

Мнение. Если износ сосредоточен на контактной поверхности, обсудите ТВЧ вместе с требованиями к сердцевине. Если нужны свойства в нагруженном сечении, сначала проверьте возможности объёмного упрочнения.

Режимы закалки и отпуска: что проверять до запуска

Режим закалки стали 45 согласуют по составу материала, состоянию заготовки, сечению, геометрии и требуемым свойствам после отпуска. Набор температур из справочника без выдержки, условий охлаждения и описания образца не годится как готовая инструкция. До запуска технолог должен связать параметры процесса с проверяемым результатом и определить, как обнаружить отклонения.

Вода и масло дают разные условия охлаждения. Выбор среды зависит от необходимого охлаждения и риска трещин или деформации; универсальная рекомендация для всех деталей здесь неприменима.

Отпуск меняет твёрдость и другие свойства закалённой стали. Числовую зависимость используют только вместе с условиями, при которых её получили.

Трещины требуют проверки напряжений, геометрии и охлаждения. При короблении оценивают неравномерность нагрева, охлаждения и исходное состояние. При недостаточной твёрдости проверяют весь режим и метод измерения; мягкую сердцевину рассматривают отдельно, с учётом прокаливаемости.

Обозначения критических точек и их температуры следует уточнить по проверенному источнику до включения в технологическую карту.

Режим закалки согласуют вместе с сечением и геометрией детали. Результат оценивают после отпуска, в предусмотренных местах контроля.

Сварка и коррозия: ограничения для конструкции

Сварное соединение детали из стали 45 требует отдельной технологии. Содержание углерода связано с риском образования твёрдых участков в зоне термического влияния, а условия сварки могут создавать предпосылки для трещин. Решение о подогреве, охлаждении и последующей обработке принимают с учётом состава, толщины, жёсткости соединения и водорода. Одну температуру подогрева нельзя переносить на все конструкции.

До изготовления уточняют, предстоит ли сваривать заготовку, готовую деталь или ремонтный участок. Последовательность сварки и термообработки влияет на то, какие зоны придётся проверять повторно.

Требования к соединению должны быть согласованы до запуска.

Закалка и отпуск решают задачу изменения механических свойств. Коррозионную защиту выбирают отдельно по среде эксплуатации: хранение в помещении, воздействие влаги, контакт с рабочими жидкостями предъявляют разные требования.

Покрытие согласуют с сопряжениями и окончательными размерами. Для посадочной поверхности важно учитывать изменение размера, для контактной — совместимость покрытия с условиями трения. Наличие нужной операции у исполнителя следует уточнить при расчёте заказа.

Термообработка не заменяет коррозионную защиту. В чертеже нужно отдельно задать свойства металла и требования к защищаемым поверхностям.

Сталь 45, 40Х, 50, C45 и 1045: когда допустима замена

Замену стали 45 согласуют по требованиям детали, стандартам материалов и состоянию поставки. Близкое обозначение или содержание углерода не подтверждает взаимозаменяемость. Для проверки нужны состав, прокаливаемость, свойства после выбранной обработки и документы на заготовку. Если материал задан в утверждённом чертеже, закупка другой марки требует решения уполномоченного представителя заказчика.

Прокаливаемость нельзя оценивать только по названию марки. Сравнение должно опираться на данные, применимые к заготовке и режиму.

Другую сталь обсуждают, если исходная марка не позволяет получить требуемые свойства либо доступная поставка требует изменения маршрута. В согласовании фиксируют также контроль и документы приёмки.

Перед заменой полезно проверить, как выбрать марку стали под условия работы детали.

Что указать в заказе и проверить при приёмке

Заказ детали из стали 45 должен описывать результат, который можно проверить. Чертёж задаёт требования к контролю твёрдости: шкалу, допустимый диапазон, места измерения и требования к внутренним зонам, если они нужны. Для ТВЧ отдельно задают зону и глубину упрочнения. Размеры, допуски и шероховатость относятся к окончательному состоянию детали после предусмотренных операций.

Перед расчётом сверяют комплект требований:

• Марка и стандарт материала — с применимыми условиями поставки.
• Форма и состояние заготовки — с количеством деталей и припусками.
• Термообработка — с требованиями к поверхности и сердцевине.
• Твёрдость — со шкалой, диапазоном и обозначенными местами измерения.
• Слой ТВЧ — с зоной, глубиной и методом контроля.
• Окончательная геометрия — с допусками, шероховатостью и допустимой последующей обработкой.
• Документы приёмки — с подтверждением материала и согласованными протоколами.

Документ о качестве заготовки подтверждает сведения о поставленном материале. Результаты контроля готовой детали оформляют отдельно в согласованном объёме. Дополнительные испытания назначают по требованиям конструкции.

Передайте чертёж и этот перечень требований на расчёт изготовления деталей по чертежам: исполнитель сможет проверить маршрут и уточнить недостающие условия.

Частые вопросы

Источники

• Росстандарт — официальный источник для проверки статуса стандартов и изменений.
• ISO — официальный каталог международных стандартов на материалы и методы испытаний.
