Какую сталь выбрать для детали: марки, свойства и что записать в чертёж

Сталь для детали выбирают по трём вещам: как деталь нагружена, что с ней делают на станке и в печи, и в какой среде она работает. Начните с углерода и легирования, затем проверьте обрабатываемость и прокаливаемость. В чертёж запишите одну конкретную марку по ГОСТ, а не диапазон.

Как читать марку стали: 40Х, 09Г2С, 12Х18Н10Т

Марка 40Х сообщает две основные вещи: среднее содержание углерода и наличие хрома. В российских обозначениях конструкционных сталей начальные цифры обычно показывают углерод в сотых долях процента, а буквы — легирующие элементы. Точную расшифровку и допустимый состав проверяют по ГОСТ на нужный вид проката.

Марку 40Х можно прочитать так:

• 40 — около 0,40 % углерода;
• Х — хром;
• Г в марке 09Г2С — марганец;
• Н и Т в 12Х18Н10Т — никель и титан.

В SAE/AISI действует другая логика. У четырёхзначных обозначений последние две цифры показывают номинальный углерод в сотых долях процента: 1010 означает около 0,10 %. Приравнивать такую марку к российской по одному числу нельзя.

Факт. Запись 1008/1010 на чертежах — это не одна марка, а две разные, с разными допустимыми составами.

Такая запись оставляет выбор поставщику. По той же причине в чертеже не стоит писать 08/10 или 45/40Х. Индексы кп, пс и сп тоже влияют на материал; их значение для Ст0–Ст6 берут из стандарта на сталь, а не из памяти.

Мнение. Если чертёж получают несколько подрядчиков, указывайте одну марку и один норматив: так предложения можно сравнить без скрытой разницы в материале.

Углерод: прочность растёт, пластичность и свариваемость падают

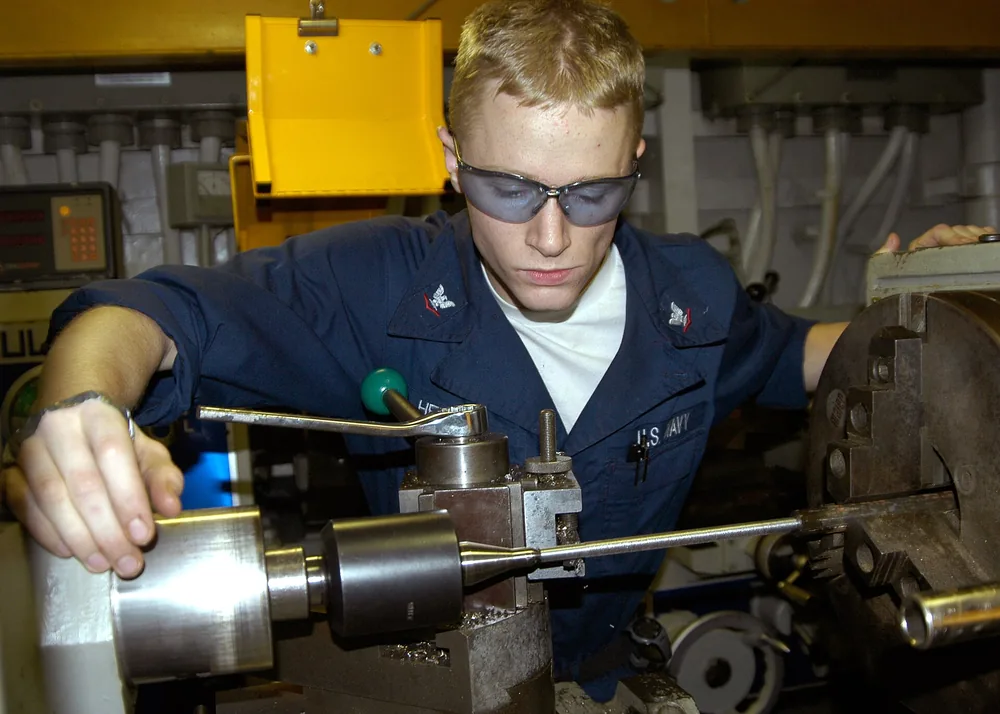

Обработка куска углеродистой стали на токарном станке: подготовка к нарезанию резьбы. Фото: U.S. Navy photo by Photographer's Mate Airman Brian May · Public domain

Углерод — первый ориентир при выборе конструкционной стали. С его ростом обычно повышается прочность, но уменьшается пластичность и усложняется свариваемость. Это правило помогает отсеять неподходящие варианты, однако не предсказывает свойства конкретной плавки без учёта легирования, состояния поставки и термообработки.

Чем больше углерода, тем прочнее и менее пластична сталь и тем сложнее её сваривать. Это ориентир, а не обещание свойств конкретной заготовки.

У каждой марки свой допустимый диапазон состава. Поэтому последние цифры полезно сравнивать внутри одной системы и между заметно разными марками, но не при приёмке материала.

Углеродистые стали обыкновенного качества Ст0–Ст6 применяют прежде всего для проката и сварных конструкций. Конструкционные стали 08–60 выбирают для деталей, где важны состав, обработка и итоговые свойства. Допустимые примеси серы и фосфора проверяют по стандарту на конкретную марку, не перенося числа из сводных таблиц без указания состояния материала.

Легирование: что добавляют и что за это платят

Легированную сталь выбирают, когда одного углерода недостаточно для требуемой прочности, прокаливаемости, хладостойкости или работы при нагреве. К низколегированным относят, например, 09Г2С, к конструкционным хромистым — 20Х и 40Х. Категорию марки проверяют по профильному стандарту.

С ростом легирования обычно увеличивается прокаливаемость: мартенсит может формироваться глубже в сечении и при менее резком охлаждении. Поэтому термообработка легированной стали позволяет работать с более крупными деталями. Цена такого решения — более сложные режимы закалки, резания и сварки.

Высоколегированные Cr-Mo стали способны формировать твёрдую и хрупкую мартенситную структуру даже при сравнительно медленном охлаждении. Сварное соединение становится чувствительнее к водороду и трещинам. Для деталей, работающих при нагреве, хром и молибден дают жаропрочность, а ванадий и ниобий усиливают этот эффект. Российский аналог конкретной Cr-Mo марки нужно уточнять по составу и нормативу.

Матрица выбора: деталь, условия работы, марка

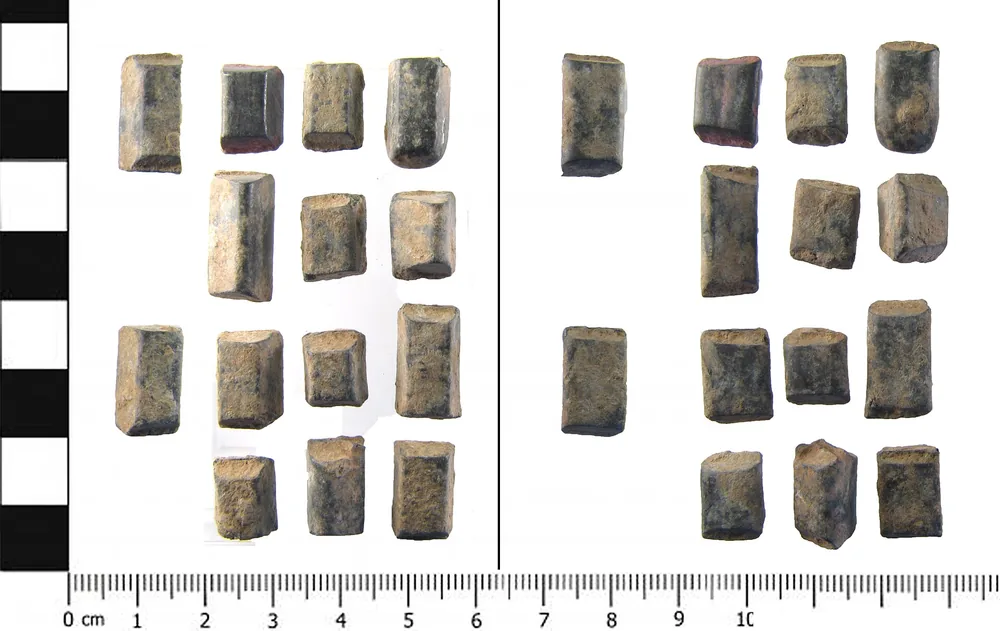

Фрагменты металлических слитков. Фото: West Yorkshire Archaeology Advisory Service, Amy Downes, 2017-10-06 11:43:48 · CC BY 2.0

Марку выбирают по месту приложения нагрузки. Для поверхности, которая трётся или контактирует с другой деталью, важны твёрдость и износостойкость слоя. Для вала, оси или корпуса под изгибом и кручением нужны свойства всего сечения. Таблица даёт кандидата для расчёта, а не готовое назначение материала.

Окончательный выбор зависит от размера детали, расчётной нагрузки, доступного проката и маршрута изготовления. Марка, подходящая тонкой оси, может не дать нужную структуру в массивном валу.

Как марка ведёт себя в обработке и в печи

Марка влияет на весь маршрут изготовления: закупку проката, резание, сварку, закалку и финишную обработку. Обрабатываемость резанием зависит не только от химического состава. Её меняют твёрдость и состояние поставки: горячекатаный, калиброванный или шлифованный пруток потребует разного припуска.

Марку подбирают под свойства готовой детали и под то, как заготовка переживёт станок, сварку и печь.

Прокаливаемость показывает, на какую глубину при закалке сформируется нужная структура. Даже легированная сталь не всегда прокаливается насквозь в крупном сечении. Критический диаметр и режим охлаждения берут из справочника технолога для выбранной марки.

Перепады толщины, острые переходы и несимметричная форма повышают риск коробления и трещин. Конструктор предусматривает технологичные радиусы и припуск под обработку после печи. Термообработка зависит от прокаливаемости: чем глубже должна закалиться деталь, тем важнее сечение и выбранная охлаждающая среда.

Для сварных Cr-Mo узлов обычно нужна послесварочная термообработка, а режимы сварки и подогрева задаёт конкретный свод правил. Эти требования нельзя автоматически переносить на обычные детали без сварки. Подходящий маршрут обработки под конкретную деталь определяют до закупки материала.

Нержавеющие стали: семейства и цена замены

Нержавеющая сталь получает коррозионную стойкость благодаря хрому. Он образует на поверхности тонкую оксидную плёнку, ограничивающую дальнейшее окисление. В международной классификации нижний ориентир — 10 % хрома; российскую марку и её состав проверяют по стандарту на коррозионностойкие стали.

Замена аустенитной стали на ферритную снижает долю дорогого никеля, но может потребовать изменить форму детали или процесс штамповки. Мартенситную марку выбирают для износостойкой детали, когда твёрдость важнее максимальной коррозионной стойкости. Дуплексные и дисперсионно-твердеющие стали подбирают отдельно, по стандарту и режиму термообработки. Точное соответствие зарубежной серии российской марке подтверждают стандартом и сертификатом плавки.

Температура и среда: где кончается углеродистая сталь

Обычная углеродистая сталь перестаёт быть подходящим кандидатом, когда деталь долго работает при нагреве, на морозе или в агрессивной среде. В этих условиях проверяют не только прочность при комнатной температуре, но и длительную прочность, хладостойкость, окалиностойкость и характер коррозии.

Для жаропрочных ферритных сталей основными легирующими элементами служат хром и молибден. Хром также снижает образование окалины. У каждой марки есть сочетание температуры и напряжения, выше которого её применять нельзя. Для наиболее легированных сталей источник указывает уровень до 650 °C, но это число не заменяет расчёт по конкретной марке и норме.

При низкой температуре марку проверяют по допустимой температуре эксплуатации и ударной вязкости. Значения для 09Г2С или 12Х18Н10Т нельзя назначать по названию семейства.

Во влажной неагрессивной среде иногда достаточно покрытия углеродистой стали. Нержавеющую марку выбирают, если покрытие трудно обновлять, повреждение опасно или среда разрушает обычную сталь быстрее допустимого срока.

Что указать в чертеже и заявке, чтобы получить нужную сталь

В чертеже должна стоять одна марка, норматив на материал и требования к состоянию детали после обработки. Запись 45/40Х разрешает подрядчику выбрать удобный вариант, хотя эти стали различаются составом, прокаливаемостью, ценой и маршрутом изготовления.

Укажите:

• марку и ГОСТ на конкретный вид проката;
• состояние поставки заготовки;
• требуемую твёрдость HRC или HB после термообработки;
• необходимость сертификата на материал;
• допустимость замены и порядок её согласования.

В чертёж записывают одну марку по ГОСТ, состояние поставки и итоговую твёрдость. Иначе часть решения о материале незаметно переходит подрядчику.

Если замена возможна, задайте проверяемые критерии: состав, механические свойства, состояние поставки и термообработку. Подробный порядок описан в материале о том, как согласовать аналог материала.

К заявке приложите чертёж, объём партии и требования к документам. Перед отправкой проверьте, как составить заявку на изготовление деталей, чтобы подрядчик оценивал один и тот же объём работ.

Аналоги и замена: отечественные и зарубежные марки

Зарубежный аналог марки почти всегда приблизителен. Совпадение углерода и основных легирующих элементов даёт сходный материал, но стандарты могут задавать разные пределы состава, механические свойства, размеры образцов и состояния поставки. Замену подтверждают сравнением нормативов и сертификатом конкретной плавки.

Совпадение по классу прочности тоже не гарантирует одинаковый состав. Для ответственной детали одного сходства названий недостаточно: заказчик должен письменно принять замену до запуска партии, сверив требования чертежа, форму проката и свойства после термообработки.

В нержавеющих сталях номер зарубежной серии сам по себе не подтверждает замену российской марки. Пределы состава и свойств берут из стандарта на конкретный вид проката.

Чек-лист выбора стали за шесть шагов

Выбор марки удобно вести от нагрузки к записи в чертеже. Такой порядок не даёт начать с доступного прутка и только потом подгонять под него требования детали.

1. Опишите нагрузку: изгиб, кручение, удар, контакт или трение.
2. Зафиксируйте среду: влага, реагенты, нагрев или мороз.
3. Выберите класс стали по углероду и легированию.
4. Проверьте прокаливаемость по самому толстому сечению.
5. Оцените резание, сварку, коробление и риск трещин.
6. Запишите марку, ГОСТ, состояние поставки, твёрдость и условия замены.

Относительная доступность меняется по региону и размеру проката, поэтому её уточняют перед утверждением чертежа. Если нужна оценка технологии и материала, отправьте чертёж на изготовление деталей по чертежам: технолог проверит марку, сортамент и маршрут до расчёта заказа.
