Фрезерные работы по металлу — до 5 осей
Изготавливаем корпусные и фасонные детали по чертежам и 3D-моделям. Первым делом технолог смотрит не на диаметр, а на то, сколько сторон детали нужно обработать и войдёт ли заготовка в рабочую зону станка — это и определяет маршрут, цену и срок.
Прислать чертёж на почту Смотреть станки
К письму приложите чертёж или 3D-модель, материал, количество и желаемый срок — технолог вернётся с ценой и сроком. Адрес: info@ironex.tech.
- Осей в одной установке
- 5
- Рабочая зона
- 1100 × 600 × 600 мм
- Достижимый допуск
- ±0,005 мм
- Ставка
- от 1 800 ₽/ч
| Что нужно знать сразу | Значение |
|---|---|
| Осей одновременно | 5 |
| Точность | ±0,005 мм |
| Рабочая зона 5-осевого центра | 1100×600×600 мм |
| Шероховатость | Ra 0,8 мкм |
| Ставка | от 1 800 ₽ / нормо-час |
| Расчёт стоимости | 3 рабочих дня |
Деталь либо проходит в одну установку, либо требует переустановов

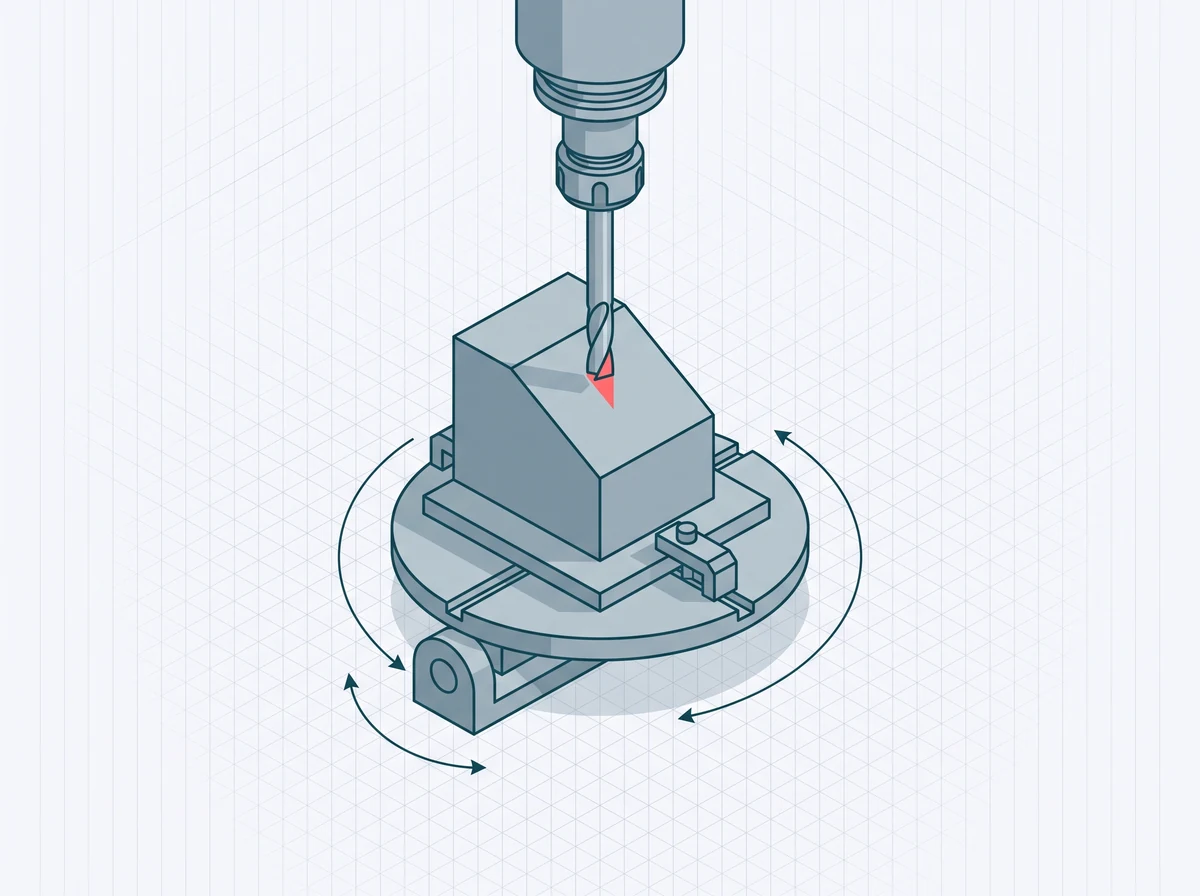

Технолог сравнивает не диаметр и длину, а число сторон детали, допуски взаимного расположения и то, укладывается ли заготовка в рабочую зону станка. Эти два вопроса определяют маршрут раньше, чем материал.
| Деталь | Маршрут |
|---|---|
| Элементы на нескольких сторонах, наклонные плоскости и отверстия | 5 осей в одной установке — меньше переустановок и накопленной погрешности базирования |
| Поверхности связаны допуском соосности, перпендикулярности или позиции | Одна установка сохраняет единую систему координат станка |
| Все элементы доступны с одной стороны — плоскости, пазы, вертикальные отверстия | 3-осевая обработка дешевле и не теряет в точности |
| Деталь не входит в зону 5-осевого центра (крупнее 1100×600×600 мм) | 3-осевой станок с увеличенным столом до 1219×508 мм или несколько установок |
| Деталь — тело вращения (вал, втулка, фланец) | Обычно короче маршрут через токарную обработку |
Сокращение переустановок не гарантирует автоматическую экономию — пятиосевое программирование и оснастка тоже требуют ресурсов. Эффект появляется, когда меньше установок и ручных операций компенсирует более сложный маршрут. Критерии разобраны в статье «Пятиосевая обработка: когда она оправдана».
Для тел вращения — валов, втулок, фланцев — обычно рациональнее токарная обработка. Как выбрать между маршрутами, разобрано в статье «Токарная или фрезерная обработка: как выбрать маршрут».
Три центра на пять осей, один — со столом 1219×508 мм
Рабочая зона и число осей одновременно определяют, войдёт ли деталь в одну установку и какой станок для неё выбрать.
| Станок | Оси | Рабочая зона | Точность |
|---|---|---|---|
| Hermle C500 | 5, одновременно | 1100×600×600 мм | ±0,005 мм |
| DMG Mori DMU 50 | 5, одновременно | 500×450×400 мм | ±0,005 мм |
| Mazak Variaxis i-500 | 5, со сменой паллет | 500×450 мм | уточняется |
| Haas VF-4 | 3 | 1219×508×635 мм | ±0,005 мм |
Полный парк — 47 единиц ЧПУ-оборудования — на странице оборудования. Обычная 3–5-осевая фрезеровка — от 1 800 ₽/нормо-час; когда деталь требует непрерывной пятиосевой обработки на Hermle C500, ставка выше — от 2 400 ₽/нормо-час. Полный список ставок — на странице цен.

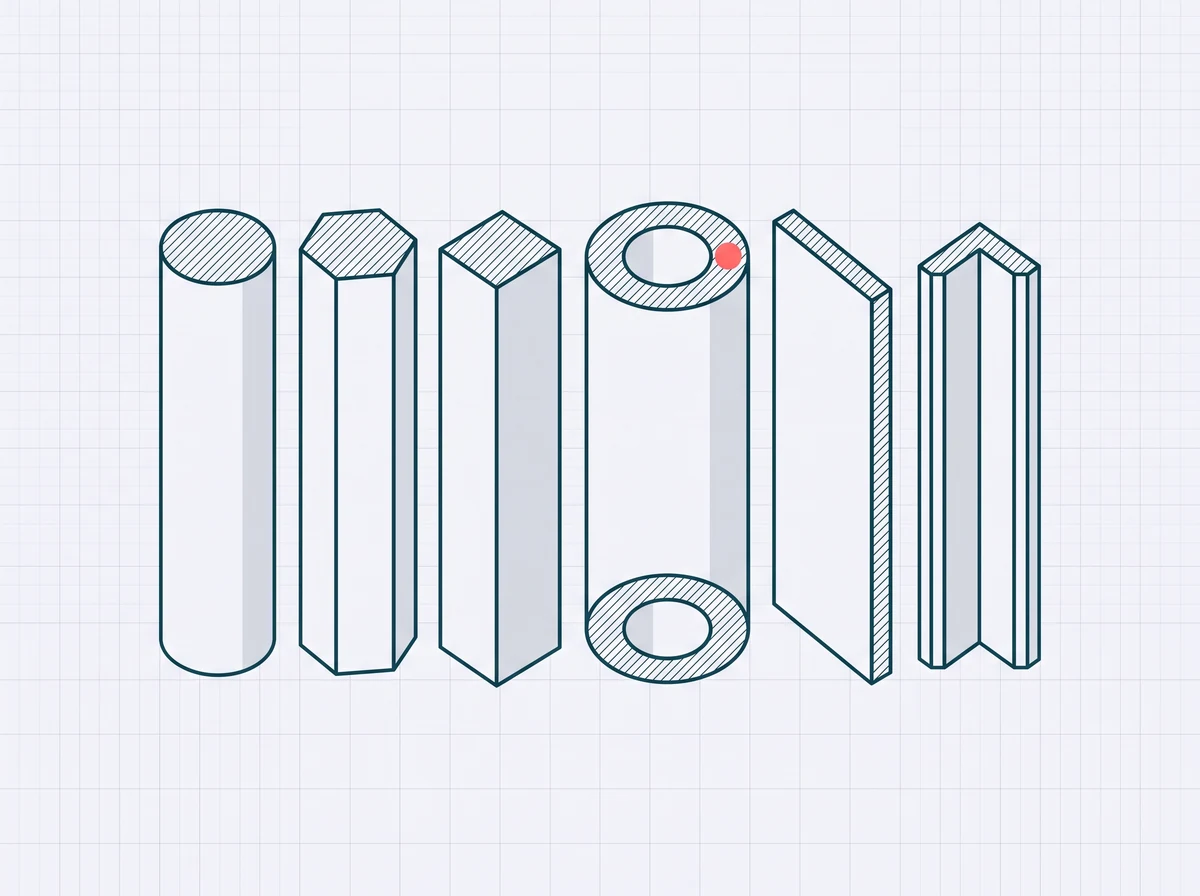

Восемь групп материалов — от конструкционной стали до фторопласта
Работаем с заготовкой заказчика или подбираем материал сами — у сертифицированных поставщиков с паспортами качества.
| Группа | Марки | Особенность |
|---|---|---|
| Конструкционная сталь | Ст20, 40Х, 45, 09Г2С | Хорошая обрабатываемость, широкий выбор проката |
| Нержавеющая сталь | 12Х18Н10Т, 08Х18Н10, 316L | Пищевое оборудование, медтех, химия — нужен инструмент со спецпокрытием |
| Алюминий и сплавы | Д16, АМГ6, В95, 6061-T6 | Лёгкие корпуса, авиа- и автокомпоненты, высокая скорость резания |
| Медь и бронза | М1, БрАЖ, БрОФ | Токопроводящие детали, подшипниковые втулки |
| Инструментальная сталь | У8А, ХВГ, Х12М, Р6М5 | Матрицы, пуансоны, штампы — обработка до 60 HRC |
| Титан | ВТ1-0, ВТ6, Grade 5 | Медицина, аэрокосмос — нужны специнструмент и СОЖ |
| Чугун | СЧ20, СЧ25, ВЧ50 | Корпуса насосов, станочные детали, виброгашение |
| Пластики и полимеры | PA6, PTFE, PEEK, PC | Прокладки, изоляторы, направляющие |

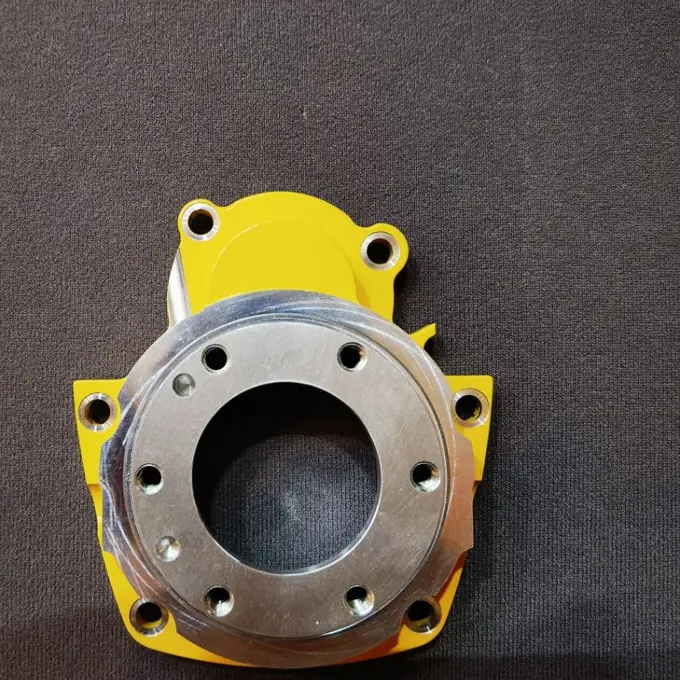

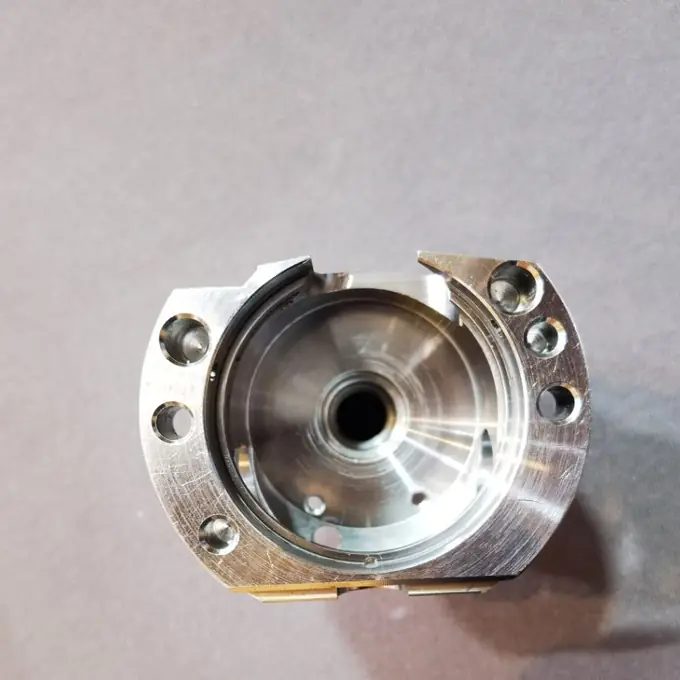

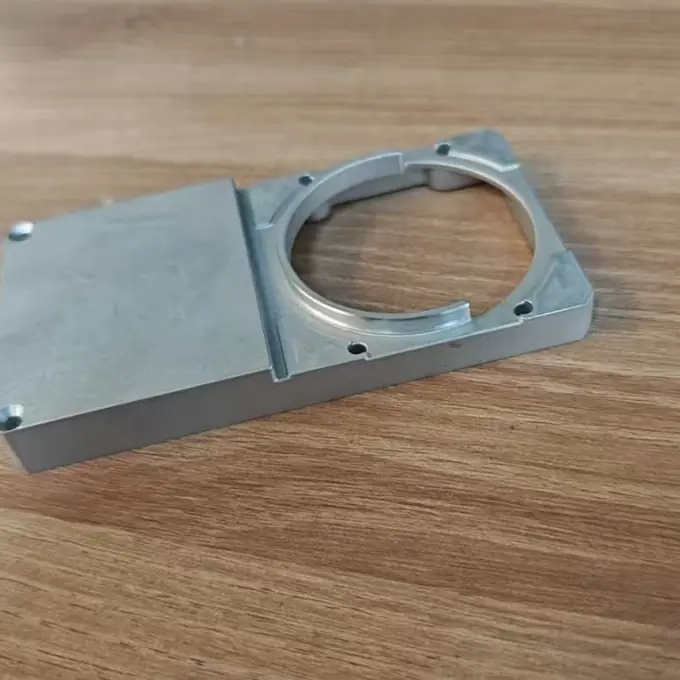

Корпусные детали и плиты, которые уже фрезеровали
Снимки с производства. Чертежи и названия заказчиков не публикуем, поэтому подписи — по геометрии, без материала и партии. Своя деталь — присылайте чертёж, технолог ответит, берём ли её.
От чертежа до отгрузки — пять шагов с КИМ-контролем на выходе
- Чертёж. Присылаете DXF, STEP, PDF или эскиз.
- Расчёт. Технолог считает цену и срок за 3 рабочих дня.
- Производство. Программируем маршрут и фрезеруем деталь.
- КИМ-контроль. Каждая деталь проверяется на координатно-измерительной машине.
- Отгрузка. Доставка с протоколом измерений.
Частые вопросы о фрезерных работах
Что нужно прислать для расчёта фрезерных работ?
Пришлите 3D-модель и чертёж, укажите материал, количество, допуски и требования к поверхности. Для плоских контуров подойдёт DXF.
От чего зависит цена фрезерной детали?
От материала и заготовки, объёма снимаемого металла, числа установок, доступности инструмента, допусков, поверхности и размера партии. Ставки и факторы расчёта — на странице цен.
Когда нужна пятиосевая обработка?
Когда элементы детали расположены на нескольких сторонах или связаны допуском взаимного расположения — одна установка на пятиосевом центре исключает погрешность переустановки. Разбор критериев — в статье о пятиосевой обработке.
Как контролируются размеры после фрезеровки?
Размеры и взаимное расположение поверхностей проверяются на координатно-измерительной машине. Протокол измерений прилагается к партии.
Заявка полная, если в письме есть эти шесть пунктов
- чертёж PDF или модель STEP на каждую позицию
- марка материала и стандарт либо назначение детали
- количество в партии и ожидаемая повторяемость
- критичные размеры и допуски, если они не проставлены
- требования к шероховатости и покрытию
- дата, к которой нужна партия
Пришлите чертёж — посчитаем за 3 рабочих дня
К письму приложите чертёж или 3D-модель, материал, количество и желаемый срок — технолог вернётся с ценой и сроком.
Кнопка откроет ваш почтовый клиент с готовой темой письма — или скопируйте адрес и напишите откуда удобно. Минимальная сумма заказа — 100 000 ₽: изготавливаем от 1 штуки, но заказ на меньшую сумму нерентабелен для обеих сторон. На серию цена за деталь снижается.
