Для стали закладывайте внутренний радиус, равный толщине листа. Для алюминия 6061-T6 — не меньше шести толщин. Меньший радиус даёт трещины, а радиус, не согласованный с исполнителем, плавает от партии к партии. Рядом с отверстиями и в углах нужен разгрузочный вырез.
Что такое радиус гиба и какой из них указывать в чертеже
Если в модели стоит радиус 0,5 мм, пресс не обязан повторить его без подходящей оснастки. В чертеже указывают внутренний радиус: технолог сопоставляет его с толщиной листа, материалом, пуансоном и V-матрицей. Наружный радиус равен внутреннему радиусу плюс толщина листа.
При гибке наружные слои металла растягиваются, а внутренние сжимаются. Между ними проходит нейтральный слой, длина которого меняется меньше. Его положение учитывают при построении развёртки, но для согласования заказа нужны материал, толщина и внутренний радиус.
Фактический радиус зависит от способа гибки и установленного инструмента. Без специальной оснастки один и тот же файл может дать разные результаты на двух производствах или в двух партиях. Если радиус влияет на сборку, зазор либо прочность, его нельзя оставлять значением по умолчанию из САПР.
В обозначении стоит прямо написать «R внутренний» и поставить допуск, если разброс критичен. Исполнитель проверит цифру до раскроя, а не после пробного гиба готовых заготовок.
Почему лист трескается: деформация и направление волокон

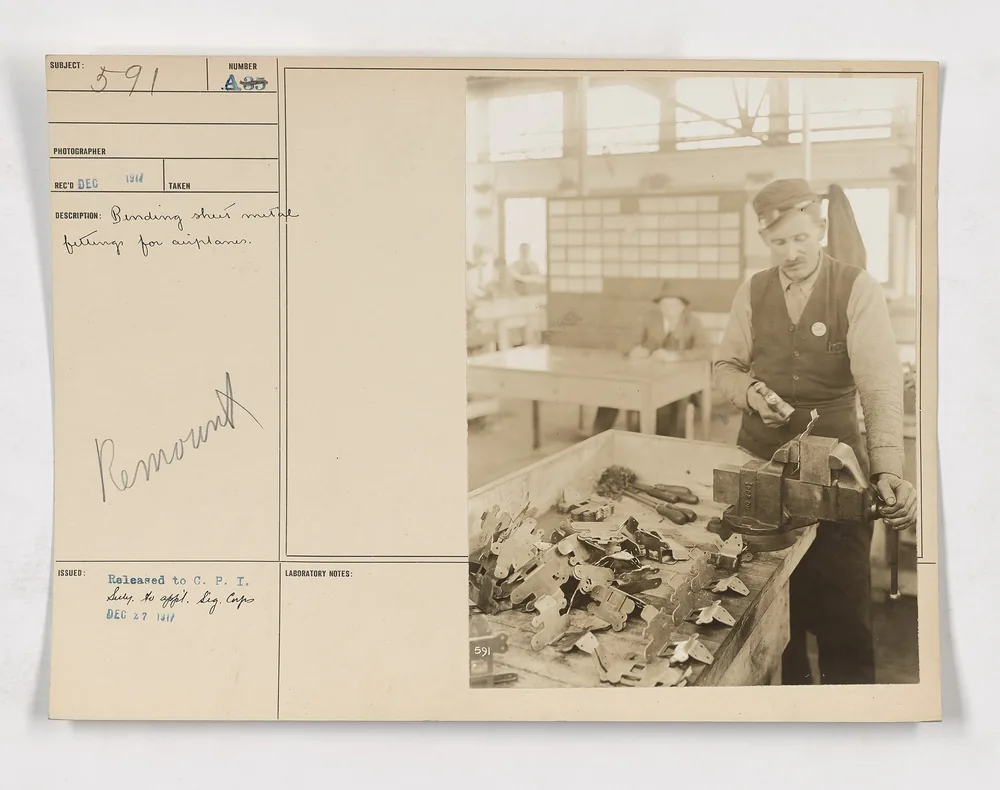

Гибка листовых деталей при производстве авиационных конструкций. Фото: Unknown author Unknown author or not provided · Public domain
Чем меньше внутренний радиус, тем сильнее растягивается наружная сторона гиба. Когда деформация превышает запас пластичности материала, на наружной поверхности появляются надрывы и трещины. Дефект ослабляет деталь и может раскрыться после окраски, сборки или рабочей нагрузки.
Меньший радиус повышает деформацию металла. Если пластичности не хватает, наружные слои растрескиваются вместо равномерного растяжения.
Риск зависит от марки, состояния поставки, оснастки и направления проката. Холоднокатаная пластичная сталь допускает меньший относительный радиус, чем твёрдый алюминиевый сплав. После наклёпа или термообработки поведение той же марки тоже меняется.
Линия гиба поперёк направления проката обычно переносит деформацию лучше. При гибе вдоль волокон наружная сторона чаще растрескивается, особенно когда радиус близок к минимальному. Поэтому на критичных деталях направление проката задают в чертеже и сохраняют при раскладке на листе.
Осматривать нужно всю наружную дугу и края полки. Сетка мелких трещин, отдельные надрывы либо раскрытый угол означают, что радиус, ориентацию заготовки или режим гибки следует пересмотреть до запуска серии.
Правило «радиус равен толщине» и от чего оно зависит
Для пластичной стали и нержавеющей стали рабочий ориентир прост: внутренний радиус R принимают равным толщине листа S. Например, для листа 2 мм начинают с R2. Радиус меньше толщины согласовывают с производством до подготовки развёртки.
Для пластичной стали отправная точка — R = S. Для алюминия 6061-T6 безопасный ориентир начинается с R = 6S.
Минимальный внутренний радиус зависит сразу от толщины листа и пластичности материала. При увеличении толщины растёт и абсолютный радиус. При снижении пластичности одной толщины уже недостаточно: изгиб приходится делать плавнее.
Для сплава 6061-T6 нужен внутренний радиус не меньше шести толщин. У листа 3 мм это R18. Для АМг, АМц и других марок это значение не переносят: радиус сверяют по сертификату материала и возможностям цеха.
Радиус около толщины оставляет исполнителю больше вариантов пуансона и матрицы. Это сокращает число пробных настроек и риск брака. Малый или нестандартный радиус может потребовать отдельного инструмента.
Мнение. Если радиус не задан конструкцией сопряжения, для пластичной стали берите R = S и перед выпуском чертежа согласуйте его с выбранным производством.
Таблица минимальных радиусов в миллиметрах
Таблица даёт стартовые значения внутреннего радиуса для типовых толщин. Она подходит для предварительной проверки модели, но не заменяет согласование марки, состояния поставки, направления проката и оснастки. Буква S означает толщину листа.
| Материал | S = 1 мм | S = 2 мм | S = 3 мм | S = 4 мм | S = 6 мм |
|---|---|---|---|---|---|
| Пластичная сталь, ориентир 1×S | 1 мм | 2 мм | 3 мм | 4 мм | 6 мм |
| Пластичная нержавеющая сталь, ориентир 1×S | 1 мм | 2 мм | 3 мм | 4 мм | 6 мм |
| Алюминий 6061-T6, не менее 6×S | 6 мм | 12 мм | 18 мм | 24 мм | 36 мм |
Для листа 3 мм предварительно закладывают R3 у пластичной стали и не менее R18 у 6061-T6. Для конкретных марок вроде Ст3, 09Г2С, AISI 304, АМг или Д16 подтверждённых значений здесь нет: радиус для них согласуют с производством по сертификату материала. Подбирать значение по похожему обозначению нельзя, потому что состояние поставки и направление проката могут изменить результат.
Сильнее всего на минимум влияют марка и состояние поставки. Затем проверяют ориентацию линии гиба и инструмент. Если производство предлагает больший радиус из своего ряда оснастки, такой вариант обычно повторяемее, чем радиус между стандартными значениями.
Факт. Для алюминиевого сплава 6061-T6 источник указывает минимальный внутренний радиус 6×S.
Радиус и оснастка: при чём здесь V-матрица
При воздушной гибке радиус формирует сочетание пуансона, ширины ручья V-матрицы и глубины хода. Поэтому одна цифра в модели не описывает процесс полностью. Смена матрицы меняет фактический радиус, минимальную полку, усилие и следы инструмента.
Для пластичных материалов ширину V-матрицы обычно выбирают в диапазоне 5–8 толщин листа. Для хрупких материалов используют более широкий диапазон — 8–12 толщин. Эти значения служат отправной точкой: итоговый выбор технолог делает по таблицам инструмента и характеристикам пресса.
Узкая матрица повышает давление на лист. Получаемый радиус сильнее приближается к радиусу пуансона, но на поверхности могут остаться полосы вдоль полки. Более широкая матрица формирует плавный гиб и снижает требуемое усилие, одновременно увеличивая радиус и минимальную длину полки.
Радиус из имеющегося ряда инструмента проще повторить в следующей партии. Нестандартное значение потребует специальной оснастки либо дополнительных проб. Заказчику стоит запросить доступные сочетания пуансона и матрицы до фиксации критичного радиуса в сборочной модели.
Для выбора всей технологии полезно сравнить методы обработки листового металла: гибка, штамповка, лазерная резка.
Минимальная полка и пружинение: что ещё ограничивает гиб
При воздушной гибке ориентир для минимальной полки — три толщины листа. Полка листа 2 мм начинается примерно от 6 мм, а листа 4 мм — от 12 мм. Точную возможность проверяют по ширине V-матрицы и геометрии пуансона.
Ограничения связаны между собой:
- внутренний радиус должен соответствовать пластичности материала;
- лист должен перекрывать ручей V-матрицы;
- полка должна опираться на обе стороны матрицы;
- инструменту нужен доступ без столкновения с соседними стенками;
- допуск на угол должен учитывать пружинение.
Если полка короче ориентира, технолог меняет инструмент, способ гибки или предлагает изменить деталь.
После снятия нагрузки металл частично возвращается к исходной форме. Для компенсации пружинения пресс выполняет перегиб. Итоговые угол и радиус зависят от материала и режима, поэтому чрезмерно узкий допуск на угол увеличивает число настроек и контрольных операций.
Разгрузочный вырез: когда нужен и как его рассчитать
Разгрузочный вырез нужен там, где линия гиба заканчивается внутри контура, подходит к пазу или пересекается с другим гибом. Вырез освобождает участок, которому некуда сместиться при формовании. Без него металл тянет соседнюю область, угол надрывается, а край полки уходит от заданного размера.
Разгрузочный вырез закладывают там, где гиб упирается в край, паз или отверстие. Он разрывает концентрацию деформации и снижает риск трещины в углу.
Типовые случаи:
- гиб проходит только по части ширины заготовки;
- линия гиба заканчивается у внутреннего угла;
- рядом расположены отверстие или продольный паз;
- две линии гиба пересекаются;
- соседние полки должны разойтись без нахлёста.
Прямоугольный вырез легко контролировать по размерам. Круглый конец убирает острый угол, в котором концентрируется напряжение. Комбинированная форма подходит для пересечения нескольких полок. Лазерная резка позволяет получить любую из этих форм, но геометрию всё равно нужно связать с инструментом и последовательностью гибов.
Ширину, глубину и расстояние до отверстия нельзя назначать одной формулой для всех деталей. В расчёте учитывают толщину, внутренний радиус, положение линии гиба, марку и способ раскроя. Размеры выреза передают технологу на проверку. В чертеже показывают контур и привязку к линии гиба, а не только пометку «сделать разгрузку».
Направление проката и лазерная резка: поправки к минимуму
При минимальном радиусе линию гиба лучше располагать поперёк направления проката. Такой гиб прочнее и меньше склонен к растрескиванию. Если линия идёт вдоль волокон, радиус увеличивают либо проверяют решение на пробной заготовке.
Направление проката нужно передать производству до раскладки деталей. Иначе раскройщик может повернуть контур ради экономии листа, а технолог получит другую ориентацию волокон. У критичных гибов направление отмечают стрелкой и текстовой пометкой на чертеже.
После лазерной или плазменной резки состояние кромки зависит от материала, режима и последующей обработки. Заусенец и термически изменённая зона могут повлиять на начало трещины, но универсальную поправку к радиусу без проверки назначать нельзя. Требования к снятию заусенца и ориентации кромки согласовывают с технологом.
Если раскладка не позволяет повернуть деталь поперёк проката, безопаснее увеличить радиус и подтвердить его пробным гибом. Свойства конкретной марки и их влияние на производство можно уточнить в материале о том, как марка металла меняет обработку и цену.
Что указать в чертеже и как избежать отказа технолога
Технологу нужны данные, по которым можно выбрать материал, оснастку и последовательность операций. Критичный радиус указывают явно: без этого фактическое значение может меняться вместе с матрицей, партией листа или производственной площадкой.
- Укажите внутренний радиус и его допуск.
- Запишите марку, состояние поставки и толщину листа.
- Отметьте направление проката для критичных гибов.
- Задайте номинальный угол и допустимое отклонение.
- Проверьте длину самой короткой полки.
- Покажите форму и привязку разгрузочных вырезов.
- Приложите плоский чертёж и модель готовой детали.
Технолог вернёт чертёж на доработку, если радиус слишком мал для материала, полка не перекрывает матрицу, у отверстия нет разгрузки или ориентация проката не определена. Причиной также становится недоступный инструменту второй гиб: это часто встречается у узких П-образных деталей.
Перед передачей модели проверьте, что приложить к заявке на гибку металла. Если размеры и допуски уже определены, отправьте чертёж на расчёт изготовления деталей по вашим чертежам: исполнитель подберёт доступный радиус и сообщит о конфликтующих местах до раскроя.
Частые вопросы
Какой минимальный радиус гибки для стали?
Для пластичной стали ориентир — внутренний радиус, равный толщине листа. Меньшее значение закладывайте только после согласования марки, состояния материала и оснастки с производством.
Когда нужен разгрузочный вырез?
Когда гиб идёт не по всей ширине заготовки либо подходит к отверстию, пазу, краю или другому гибу. Вырез снижает концентрацию деформации и риск надрыва в углу.
Можно ли гнуть с радиусом меньше толщины листа?
Можно, если материал и оснастка допускают такую деформацию. Решение нужно проверить у исполнителя: уменьшение радиуса повышает риск трещин и может потребовать отдельного инструмента.
