Параметры шероховатости поверхности описывают микронеровности детали: Ra характеризует среднее отклонение профиля, а смысл Rz нужно читать по стандарту, указанному в документации. Чтобы передать требование в производство, проверьте параметр, единицы, обозначение на чертеже и условия измерения. Старый класс шероховатости нельзя автоматически подставлять вместо полного требования.
Как прочитать требование к шероховатости поверхности
Читайте требование последовательно: поверхность, параметр, числовое значение, единицы, знак и нормативная основа. Затем выясните, как подрядчик будет проверять результат. Рабочий чертёж содержит обозначения шероховатости рядом с отдельными поверхностями и может задавать общее требование. Для расчёта заказа нужно понять, какие участки охватывает каждая запись и какие исключения предусмотрел конструктор.
Начните с геометрии. Найдите поверхность на основном виде, разрезе или выносном элементе. Если обозначение стоит рядом с границей двух участков, попросите уточнить его привязку. Технологу нужно понимать, где заканчивается зона обработки.
Затем прочитайте параметр. Одинаковые числа после Ra и Rz описывают разные характеристики профиля; сравнивать записи только по числу нельзя. Если буквы отсутствуют, восстановите смысл по правилам оформления исходного документа. Не выбирайте параметр по привычке.
Проверьте также технические требования, примечания и документы, на которые ссылается чертёж. Указание на одном листе может дополнять запись на другом.
Число шероховатости имеет смысл вместе с параметром, единицами и правилами его определения.
Результат проверки удобно записать одной фразой: какую поверхность контролируют, какое требование к ней относится и по какой методике принимают деталь. Если фразу нельзя составить без догадок, документация требует уточнения до расчёта.
Что описывают параметры: профиль, шероховатость и волнистость

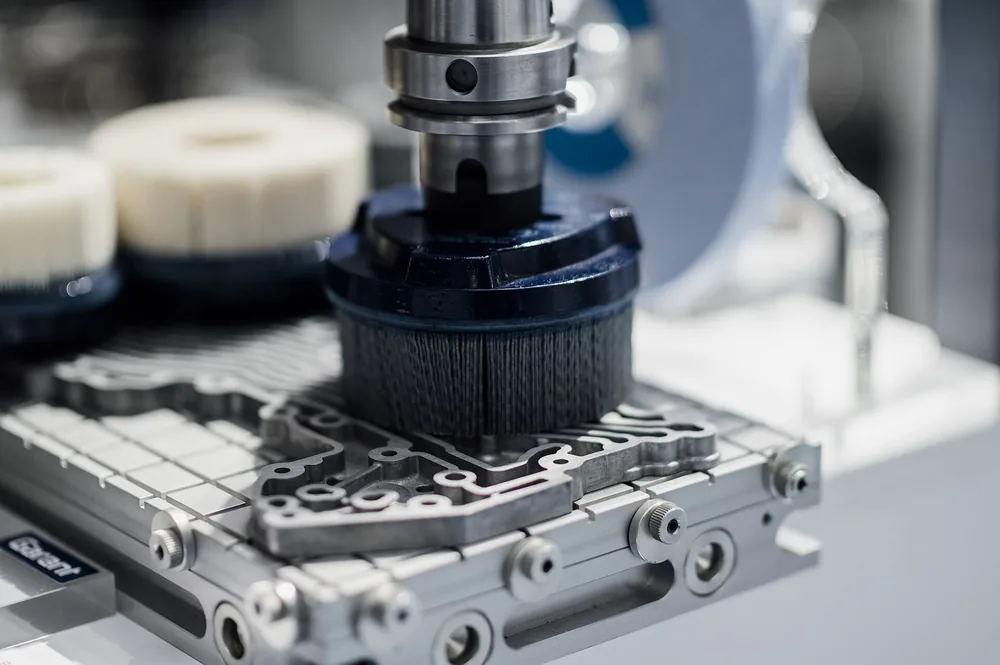

Очистка поверхности металлической детали щёткой на станке. Фото: Shixart1985 · CC BY 2.0
Шероховатость описывает мелкие неровности поверхности, которые рассматривают через её профиль. Волнистость относится к более протяжённым изменениям профиля, а отклонение формы — к расхождению реальной геометрии с заданной. Чтобы отделить эти составляющие при измерении, применяют правила обработки сигнала. По одной фотографии надёжно разделить их и определить параметр шероховатости нельзя.
Профиль поверхности — след её сечения в выбранном направлении. Такой след содержит впадины, выступы и более плавные изменения. Измерительный прибор регистрирует профиль, после чего обработка данных выделяет составляющую, по которой рассчитывают нужный параметр.
На схеме профиля полезно рассматривать отдельно отклонение формы, волнистость и шероховатость. Масштаб такой учебной схемы условный: она объясняет различия, но не задаёт границ между составляющими.
В производстве задача конкретнее: выяснить, что именно мешает работе детали. Уплотнение может зависеть и от микронеровностей, и от геометрии контактной поверхности. Одного требования к шероховатости для описания всей геометрии недостаточно.
Видимые следы инструмента помогают выбрать участок и направление контроля. Но освещение, увеличение и направление съёмки меняют впечатление от поверхности.
Для приёмки нужны согласованные измерения.
Если два протокола дают разные результаты, проверьте не только детали, но и способ выделения профиля шероховатости. Различия настроек могут мешать прямому сравнению чисел.
Ra, Rz и другие параметры: что сравнивать
Ra и Rz характеризуют шероховатость по разным признакам измеренного профиля. Ra передаёт среднюю величину отклонений относительно средней линии. Для Rz определение нужно брать из указанного стандарта: одинаковое обозначение в документах разных систем и поколений нельзя считать гарантией одинакового расчёта. Универсального точного коэффициента перевода Ra в Rz использовать не следует.
ГОСТ 2789-73 служит нормативной основой для определения параметров шероховатости, включая Ra. Если документация ссылается на этот стандарт, определения Ra и Rz нужно сверять именно с его текстом и применяемой редакцией. Перенос определения из инструкции к прибору другой нормативной системы требует отдельной проверки.
Среднее значение сглаживает различия между отдельными участками профиля. Поэтому поверхности с близким Ra могут отличаться по выраженности отдельных выступов и впадин. Требование выбирают с учётом того, какие особенности важны для контакта деталей.
Ra и Rz описывают разные характеристики профиля. Перевод одного параметра в другой требует оснований, связанных с конкретной поверхностью.
При согласовании замены запросите исходные измерения и решение конструктора. Даже привычное для определённого процесса соотношение параметров нельзя автоматически переносить на другую геометрию или материал.
Другие профильные параметры стоит включать в документацию только после проверки их определения и связи с задачей контроля. Для отдельного разбора см. подробно о параметрах Ra и Rz на чертеже.
Таблица значений шероховатости поверхности
Справочную таблицу значений нужно составлять по нормативному документу, который применяют к чертежу. Для ряда Ra требуется проверить текст ГОСТ 2789-73, единицы и примечания к таблице. Значения Rz следует приводить отдельно: соседние строки двух рядов не должны выглядеть как точные соответствия. Числовой ряд здесь не приводится: берите его из текста стандарта, указанного в документации.
| Что проверяют | Что должно стоять в справочной таблице | Что нельзя выводить из строки |
|---|---|---|
| Параметр Ra | Нормируемое значение из проверенного текста стандарта | Точное соответствие значению Rz |
| Единицы Ra | Микрометры в заголовке числового столбца | Совпадение единиц с другими размерами чертежа |
| Диапазон таблицы | Указание, что приведён сокращённый ряд | Отсутствие других значений в полном документе |
| Источник | Документ, редакция и проверенный фрагмент | Применимость к любому чертежу |
| Параметр Rz | Отдельный ряд по выбранному определению | Универсальный пересчёт из Ra |
Нормативная основа: ГОСТ 2789-73, где Ra определён как среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины.
При чтении готовой таблицы сначала найдите параметр, затем значение и единицы. Если требование чертежа не совпадает с выбранным сокращённым рядом, обратитесь к полному документу. Самостоятельно округлять требование до соседней строки не стоит.
Таблица также не определяет направление измерения, длину оценки и настройки фильтрации. Эти условия проверяют отдельно по нормативной основе и документации заказа.
Не привязывайте каждую строку к единственному способу обработки. Достижимость требования зависит от материала, геометрии и маршрута изготовления. Цена тоже требует расчёта конкретной детали: справочный ряд параметров не заменяет оценку трудоёмкости.
Обозначение шероховатости на чертеже: знак и надписи
Обозначение шероховатости связывает требование с конкретной поверхностью и может дополнять его указаниями к обработке. Читать нужно всю запись: форму знака, параметр, значение и дополнительные надписи. ГОСТ 2.309-73 устанавливает правила нанесения таких обозначений. Прежде чем расшифровывать знак, проверьте применимость стандарта и редакцию, по которой оформлен рабочий чертёж.
Условный учебный пример: на чертеже задано общее требование, а рядом с посадочной поверхностью стоит отдельное обозначение. Закупщику нужно передать подрядчику обе записи вместе с техническими требованиями. Вырезанный фрагмент посадочного места может потерять важные условия общего обозначения.
| Элемент записи | Какую информацию искать | Что уточнить перед заказом |
|---|---|---|
| Основной знак | Условия задания способа получения поверхности | Правила его чтения по исходному документу |
| Знак с дополнительной чертой | Указание, связанное с удалением материала | Точный нормативный смысл знака |
| Знак с окружностью | Ограничение, связанное с удалением материала | Какие операции допускает документация |
| Параметр и значение | Численное требование к профилю | Определение параметра и единицы |
| Дополнительные надписи | Особые условия обработки или контроля | Их связь с техническими требованиями |
Подробная расшифровка разновидностей знака и допустимых сокращений требует проверки текста стандарта. Использовать эту таблицу как замену нормативным рисункам нельзя.
Особенно внимательно проверяйте старые копии: тонкая черта, окружность или часть надписи могут исчезнуть при сканировании. Если элемент не читается, запросите исходный файл либо согласованное уточнение. Дорисовывать знак по предполагаемому смыслу опасно для расчёта и приёмки.
Классы шероховатости: как читать старую документацию
Старый класс шероховатости расшифровывают по системе нормирования, в которой выпустили документ. Сначала установите исходный стандарт, затем восстановите диапазон требований и правила контроля. После этого согласуйте запись для текущего заказа. Таблица из другого источника или обозначение N из иной системы не дают достаточного основания заменить класс одним числом Ra.
Начните с основной надписи, технических требований и связанных документов. Если нормативная ссылка отсутствует, запросите архивную документацию у владельца чертежа. Одного внешнего вида обозначения может быть недостаточно для однозначного решения.
Не найден первоисточник — вопрос остаётся на согласовании.
Таблица соответствий полезна только вместе с интервалами, примечаниями и областью применения исходной классификации. Если переписать из диапазона одно удобное значение, требование может измениться. Подрядчик получит более жёсткое или более свободное условие, чем задумал конструктор.
Старый класс сначала расшифровывают по исходному стандарту, затем согласуют требование для изготовления и контроля.
Отдельно проверьте, какой параметр использует восстановленная запись. Нельзя одновременно менять класс на Ra, принимать собственное соотношение с Rz и оставлять прежние условия приёмки без проверки совместимости.
Итог согласования закрепите в документации: поверхность, параметр, предел или диапазон, нормативная основа и условия измерения. Исправленный чертёж либо согласованное техническое уточнение должны получить и производство, и служба контроля.
Как связать шероховатость с работой детали и обработкой
Требование к шероховатости выбирают по функции поверхности: сопряжению, уплотнению, скольжению или другой задаче детали. Для свободного участка и поверхности контакта основания могут различаться. Материал, геометрия и доступ инструмента влияют на достижимость требования. Одно название операции, например фрезерование, не позволяет обещать конкретный результат без разбора детали и маршрута изготовления.
Сначала опишите условия работы. Какие поверхности соприкасаются? Есть ли движение, смазка, уплотнение или последующая обработка? Эти сведения помогают конструктору проверить, достаточно ли выбранного параметра для задачи.
Затем отделите шероховатость от размера и формы. Более низкое значение Ra не устраняет ошибку размера, неплоскостность или несоосность. Проверять каждое требование нужно своим способом.
Маршрут зависит и от доступности участка. Открытая плоскость, глубокий карман и узкий внутренний паз создают разные условия для обработки и измерения. Требование, выполнимое на одной поверхности, нельзя переносить на другую только из-за одинакового материала.
Мнение. Если функцию поверхности ещё не определили, сначала согласуйте её с конструктором. Ужесточать шероховатость «с запасом» до такого согласования не стоит.
При обсуждении изготовления деталей по чертежам передайте сведения о назначении ответственных поверхностей. Попросите подрядчика указать, какие требования нуждаются в уточнении и какие операции он закладывает в маршрут. Это поможет оценивать предложение вместе с условиями приёмки, а не только по итоговой сумме.
Что согласовать для контроля шероховатости
Для сопоставимых результатов согласуйте поверхность, участок, параметр, нормативную основу и условия измерения. Профилометр измеряет профиль поверхности; расчёт Ra или Rz зависит от обработки полученных данных. Поэтому протокол должен связывать итоговое значение с местом и условиями контроля. Запись одного числа без этих сведений затрудняет разбор расхождений между заказчиком и подрядчиком.
До запуска заказа обсудите:
- Поверхность и участок — обозначьте место контроля на чертеже или согласованной схеме.
- Параметр — укажите Ra, Rz либо другую согласованную характеристику.
- Нормативную основу — зафиксируйте документ и применяемую редакцию.
- Направление — согласуйте положение измерительной трассы относительно следов обработки.
- Настройки — определите длины, фильтрацию и другие условия по выбранной методике.
- Протокол — перечислите сведения, которые нужны для идентификации детали и результата.
Не назначайте настройки только по имеющемуся прибору. Сначала проверьте требование к поверхности, затем пригодность оборудования и методики для этой задачи.
Сравнение с образцами требует отдельного согласования. Такой способ контроля нельзя автоматически считать взаимозаменяемым с инструментальным измерением: сторонам нужно заранее договориться, какой результат служит основанием для приёмки.
Для деталей обсуждения см. измерение шероховатости профилометром и сравнение с образцами.
Если результаты расходятся, сохраните протоколы и исходные условия. Повторный контроль полезен, когда стороны понимают, какие именно различия проверяют.
Какие ошибки исправить перед отправкой чертежа
До расчёта заказа устраните неоднозначную привязку обозначений, смешение Ra и Rz, неподтверждённый перевод старых классов и расхождения в условиях приёмки. Проверьте чертёж вместе с техническими требованиями. Подрядчику нужен согласованный комплект: производство и контроль должны читать одну версию документации и одинаково понимать требования к каждой ответственной поверхности.
- Найдите поверхности с отдельными обозначениями и проверьте границы участков.
- Сопоставьте локальные записи с общим требованием и примечаниями.
- Проверьте параметры, значения и единицы; отдельно разберите записи без буквенного обозначения.
- Уточните нормативную основу и расшифровку старых классов.
- Согласуйте метод контроля, условия измерения и состав протокола.
- Передайте подрядчику утверждённую версию документации и перечень согласованных уточнений.
При исправлениях проверьте связанные листы и приложения. Изменение в одном файле не должно оставлять прежнее условие в документе, по которому деталь будут принимать.
Неоднозначность может привести к дополнительным операциям или пересмотру маршрута. При оценке предложения полезно понимать, от чего зависят цены на металлообработку, и просить расшифровку операций, добавленных ради требований к поверхности.
Пришлите чертёж с отмеченными спорными обозначениями и условиями приёмки, чтобы уточнить требования перед расчётом изготовления.
Частые вопросы
Можно ли скрыть обозначения шероховатости при передаче чертежа на предварительный расчёт?
Лучше передать полный комплект. Если требования временно не определены, явно укажите это в запросе. Тогда подрядчик сможет назвать допущения расчёта и вопросы, которые нужно закрыть до запуска.
Что делать, если шероховатость указана только в электронной модели?
Сообщите подрядчику, где находятся требования и каким документом стороны будут пользоваться при изготовлении и приёмке. Проверьте, что получатель видит надписи и привязки после открытия файла.
Кто должен согласовать изменение требования к поверхности?
Запросите решение у стороны, уполномоченной изменять конструкторскую документацию. Технолог может предложить вариант обработки, но изменение требования нужно закрепить в согласованной версии документа.
