При изготовлении направляющих по чертежам нужно согласовать рабочие поверхности, базы, геометрические допуски и шероховатость. Одних габаритов недостаточно: деталь может соответствовать размерам, но мешать движению узла. До заказа определите требования к сопряжению и порядок проверки — отдельно для готовой детали и после монтажа.
Что согласовать до изготовления направляющих
До изготовления направляющих согласуйте назначение поверхностей, материал, размеры, геометрические допуски, шероховатость и порядок контроля. Заказчик задаёт требования, которые нужны для работы узла. Изготовитель подтверждает выполнимость и предлагает маршрут обработки. Закрепите требования в чертеже детали и согласованных приложениях, чтобы производство и приёмка опирались на один комплект документов.
Начните с движения узла. Направляющая скольжения контактирует с ответной деталью рабочими поверхностями. В роликовой системе нужно учитывать дорожку качения. Призматическая направляющая задаёт положение сопряжённого элемента наклонными поверхностями. Для сменной планки важны также способ крепления и возможность замены. Эти признаки могут сочетаться в одной конструкции.
Линейная или криволинейная траектория определяет геометрию перемещения. По одному слову «направляющая» исполнитель не восстановит требования к контакту, опоре и позиционированию узла.
Передайте актуальный чертёж, сведения об ответной детали, количество и условия работы. Модель помогает понять форму, образец — изучить существующее сопряжение. Требования к новой детали всё равно нужно записать: изношенный образец может скрывать исходные размеры.
Отдельно закрепите редакцию документа: как закрепить версию чертежа при заказе партии.
Любое изменение рабочих поверхностей после расчёта передавайте на повторное согласование. Уточнение допуска может потребовать другого маршрута и метода контроля.
Габариты направляющей не заменяют требований к её рабочим поверхностям и способу проверки.
Какие поверхности работают в сопряжении

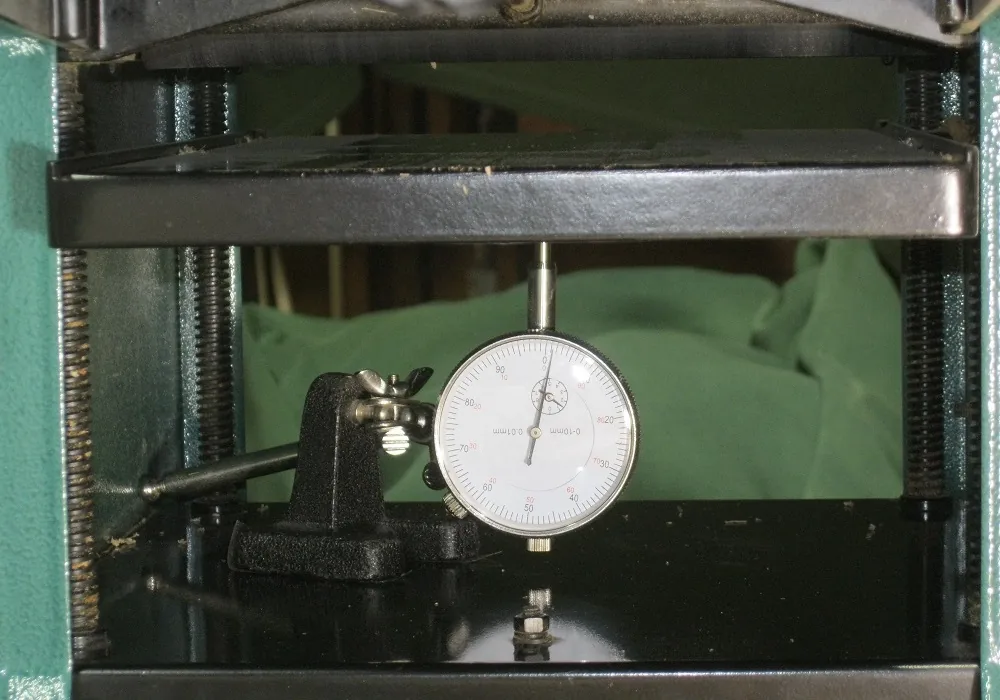

Наконечник индикатора касается стола непосредственно под центром режущей головки. Фото: GrahamDavies · CC0 1.0
Разделите поверхности направляющей по функции: рабочие направляют движение, монтажные связывают деталь с основанием, свободные не участвуют в сопряжении. Рабочая поверхность контактирует с ответной деталью, поэтому требования к ней зависят от всей пары. Для каждого участка согласуйте, какую нагрузку он воспринимает и что ограничивает перемещение.
| Поверхность | Функция | Что согласовать | Что проверить |
|---|---|---|---|
| Рабочая | Направляет ответную деталь | Геометрию, шероховатость, состояние поверхности | Заданные параметры контактного участка |
| Монтажная | Опирается на основание узла | Форму, расположение, условия крепления | Опорную поверхность и крепёжные элементы |
| Свободная | Не участвует в контакте и установке | Общие требования чертежа, обработку кромок | Размеры, кромки и отсутствие мешающих дефектов |
Опишите нагрузку, характер движения, смазку, загрязнения, температуру и влажность. Например, требования к открытой направляющей рядом с металлической стружкой нужно обсуждать вместе с защитой контакта и удалением загрязнений.
Пазы и отверстия задают положение креплений. Резьбы обеспечивают соединение, фаски помогают сборке, смазочные канавки подводят смазку. Отметьте кромки, где заусенец мешает посадке или движению.
Конструкционную сталь, нержавеющую сталь, алюминиевые и медные сплавы выбирают с учётом конструкции и условий работы. Бронзу можно рассматривать для сменных контактных элементов. Технические полимеры встречаются в ответных элементах или альтернативных конструкциях.
Марку материала согласуйте отдельно: название группы сплавов для заказа недостаточно.
Как задать базы и геометрические допуски
Чертёж детали должен указывать, какую поверхность контролируют, какое отклонение ограничивают и нужна ли база. Размерный допуск задаёт допустимые пределы размера. Геометрический допуск ограничивает отклонения формы или расположения рабочей поверхности. Эти требования отвечают на разные вопросы, поэтому проверка ширины направляющей сама по себе не закрывает контроль её геометрии.
Рассмотрим условную планку с монтажной плоскостью, рабочей гранью и крепёжными отверстиями. Прямолинейность ограничивает отклонение заданного линейного элемента, плоскостность — поверхности. Допуски формы задают без базы. Для параллельности рабочей грани нужно определить базу, относительно которой оценивают ориентацию.
Монтажная плоскость может участвовать в назначении базы, если соответствует схеме установки детали. Крепёжные элементы могут дополнять систему баз для контроля положения отверстий. Удобная для измерения поверхность должна соответствовать назначению, которое задал конструктор.
Область контроля тоже требует указания. Допуск на всю длину и требование к отдельному контактному участку решают разные задачи. Если ограничение действует локально, обозначьте границы участка — иначе стороны могут проверить разные элементы одной детали.
На схеме условной направляющей полезно отдельно показать монтажную базу, рабочую поверхность, отверстия и область действия каждого требования. Такое разделение помогает проверить, совпадает ли схема контроля с условиями работы узла.
Для оформления обозначений проверьте действующую редакцию и применимость ГОСТ 2.308 по официальному каталогу Росстандарта. Численные допуски должен задать конструктор с учётом сопряжения.
Факт. Контроль размера и контроль параллельности проверяют разные требования: результат измерения ширины не подтверждает ориентацию рабочей поверхности относительно базы.
Как согласовать шероховатость направляющих
Шероховатость направляющих согласуют для конкретного сопряжения вместе с условиями измерения. Чертёж детали задаёт параметр, предельное требование и участки, к которым оно относится. При выборе учитывают ответную деталь, смазку и износ. Снижение шероховатости всей направляющей без функционального обоснования добавляет обработку, но само по себе не подтверждает пригодность узла.
Ra характеризует среднее отклонение профиля, Rz — его высотные особенности. Параметры описывают профиль по-разному. Универсальный коэффициент пересчёта между ними для приёмки использовать нельзя: одинаковый результат по одному параметру не делает профили одинаковыми.
Рабочая грань и монтажная плоскость могут иметь разные требования. Свободные участки не стоит автоматически включать в тот же режим обработки.
Кроме параметра, обсудите направление следов инструмента относительно движения ответной детали. Оно помогает понять характер контакта и выбрать направление измерения профиля. В протоколе должны быть понятны участки проверки, направление прохода прибора, применяемый фильтр и длина оценки по согласованной методике.
Средство измерений должно подходить для заданного параметра и доступной зоны поверхности. Проверку в узком пазу нельзя согласовать только словами «измерить шероховатость»: исполнитель должен подтвердить способ доступа к участку.
Обозначения и параметры сверяйте с применимыми редакциями ГОСТ 2.309 и ГОСТ 2789. Их статус и использование в документации конкретного заказа требуют проверки по официальному каталогу.
Параметр шероховатости и условия его измерения согласуют вместе. Ra и Rz нельзя произвольно подменять друг другом.
Когда выполнять окончательную обработку поверхностей
Окончательные требования к направляющей должны относиться к согласованному состоянию детали: после предусмотренной обработки и покрытия либо на отдельно указанном этапе. Маршрут выбирают по материалу, форме и требованиям чертежа. Фрезерование, точение, сверление и шлифование могут входить в маршрут, но обязательного набора операций для всех направляющих нет.
Пример последовательности, которую нужно адаптировать под чертёж:
- Подготовить заготовку в согласованном состоянии поставки.
- Выполнить предварительную обработку с предусмотренными припусками.
- Провести упрочнение или другую термообработку, если она задана.
- Выполнить окончательную обработку нужных поверхностей.
- Нанести покрытие по согласованной технологии.
- Проверить требования, относящиеся к готовой детали.
Припуск оставляют для последующего удаления материала. Его назначение нужно связать с маршрутными операциями и ожидаемым состоянием заготовки. Вопрос остаточных напряжений и необходимости их снятия решает технолог; отдельную операцию не следует включать автоматически.
Термообработка может изменить форму направляющей. Если чертёж задаёт твёрдость или характеристики упрочнённого слоя, согласуйте также этап и способ их проверки.
Покрытие может изменить размеры сопряжения. Поэтому заранее определите покрываемые участки и состояние, в котором принимают рабочие поверхности. Шлифование после покрытия допустимо только тогда, когда согласованная технология предусматривает такую операцию.
Мнение. Если рабочие поверхности проходят термообработку или покрытие, согласуйте окончательную приёмку с учётом этих операций: промежуточный протокол оставляйте для контроля маршрута.
Как проверить геометрию длинной направляющей
Для проверки длинной направляющей нужно согласовать положение детали, опоры, закрепление, контролируемые участки и средства измерений. Собственный вес и усилие зажима могут влиять на результат. Поэтому методика должна описывать состояние, в котором проверяют геометрический допуск: свободную деталь, деталь на заданных опорах или установленный элемент узла.
Перед измерением очистите поверхности и проверьте кромки. Загрязнение под опорой меняет положение детали, заусенец может мешать контакту с измерительным приспособлением. Состояние покрытия также должно соответствовать этапу контроля.
Зафиксируйте расположение опор и способ закрепления.
Точки и шаг измерений выбирают по форме, длине и согласованной методике. Редкие точки могут оставить часть поверхности непроверенной; произвольное увеличение числа точек тоже не заменяет обоснованный метод.
Индикаторная схема, координатные измерения, оптические или другие методы — возможные варианты. Выбор зависит от параметра, размеров детали и метрологической пригодности средства измерений. Конкретный метод должен подтвердить исполнитель; перечень вариантов не описывает парк оборудования IRONEX.
Для повторной проверки пригодится схема с опорами, базами, направлением измерений и расположением контролируемых участков. Протокол контроля должен фиксировать использованное средство измерений и условия проверки.
Согласуйте температурные условия, оценку неопределённости и правило принятия решения у границы допуска. Если методика ссылается на ISO 1, проверьте применимую редакцию и положения документа по официальному источнику. Число без согласованных условий измерения оставляет спор открытым.
Что включить в протокол приёмки партии
Протокол контроля должен связывать результат с конкретной деталью, редакцией чертежа и проверенным требованием. Укажите обозначение детали, идентификатор партии и экземпляра, этап проверки, метод и средство измерений. Для геометрических требований добавьте базу, когда она нужна. Структуру документа согласуйте до запуска партии, чтобы приёмка не зависела от устных пояснений.
Предлагаемый шаблон показывает состав записей. Фактические результаты в него вносят после измерений.
| Требование чертежа | Контролируемый элемент | База | Метод и средство | Результат | Заключение |
|---|---|---|---|---|---|
| Заданный размер | Указанные поверхности | По методике, если нужна | Указать метод и идентификатор прибора | Внести после измерения | По согласованному правилу |
| Геометрический допуск | Обозначенный элемент | По чертежу либо без базы для формы | Указать схему и средство | Внести после измерения | По согласованному правилу |
| Шероховатость | Согласованный участок | Не применяется | Указать прибор и настройки | Внести после измерения | По заданному параметру |
Твёрдость и другие заданные характеристики оформляйте отдельными записями. Не объединяйте разные проверки отметкой «соответствует» без результатов, если заказ предусматривает их предоставление.
Объём контроля тоже требует договорённости: каждую деталь проверяют по согласованному перечню либо применяют согласованную выборку. Определите порядок работы с несоответствиями и комплект документов на материал.
Разбор как принять партию по требованиям чертежа поможет сопоставить требования и документы. Предлагаемая структура протокола требует подтверждения исполнителем для конкретного заказа.
Почему принятая деталь может заедать после монтажа
Направляющая может соответствовать чертежу при согласованной проверке и заедать в собранном узле из-за условий установки или ответной детали. Возможные причины — перекос основания, деформация при затяжке, загрязнение контакта, заусенцы и несоответствие сопряжённого элемента. Установить причину можно по измерениям и проверке перемещения в заданных условиях.
Например, если монтажная поверхность основания искривлена, крепление может изменить положение рабочей поверхности направляющей. При другом порядке затяжки результат способен отличаться, поэтому условия монтажа нужно зафиксировать.
Ответную деталь проверяют отдельно.
Ошибки в документации тоже создают неопределённость. Отсутствующая база у требования к ориентации оставляет неясной схему контроля. Приёмка до окончательной операции не подтверждает состояние готовой поверхности. Несогласованное покрытие осложняет оценку размеров сопряжения.
До изготовления договоритесь, как проверяют ход узла: в каком положении, с какой ответной деталью, нагрузкой и смазкой. Укажите, допускает ли конструкция регулировку и кто подтверждает её результат.
При заедании сопоставьте протокол детали, геометрию основания и условия сборки. До этого назначать виновную сторону рано.
Соответствие направляющей чертежу и свободное движение собранного узла проверяют в разных условиях. Проверка перемещения дополняет контроль детали.
Что отправить для расчёта изготовления направляющих
Для расчёта отправьте чертёж направляющей с закреплённой редакцией, количество, материал и требования к готовой детали. Добавьте сведения о сопряжении, монтаже и приёмке. Такой комплект позволяет исполнителю проверить выполнимость и определить состав работ. Цена и срок зависят от длины и сечения, материала, партии, допусков, обработки и объёма контроля.
Проверьте комплект заявки:
- Чертёж и редакция — укажите документ, по которому нужно изготовить партию.
- Количество — разделите пробный заказ и предполагаемые повторные партии.
- Материал — задайте марку и необходимое состояние поставки.
- Сопряжение — приложите сведения об ответной детали и условиях работы.
- Обработка — отметьте термообработку, покрытие и окончательное состояние поверхностей.
- Контроль — перечислите требования, объём проверки и состав протокола.
- Упаковка и доставка — согласуйте защиту рабочих поверхностей и способ передачи деталей.
Модель или образец приложите при наличии. Если модели нет, проверьте, можно ли заказать деталь без 3D-модели.
Попросите исполнителя подтвердить допустимые габариты, маршрут и средства контроля. Минимальную партию, стоимость и срок изготовления нужно уточнить после изучения документации. Реальные примеры заказов имеют смысл только с сопоставимыми требованиями.
Передайте комплект на изготовление деталей по чертежам для проверки выполнимости и расчёта заказа.
Частые вопросы
Можно ли использовать прежний расчёт для повторной партии?
Попросите исполнителя подтвердить расчёт повторно. Приложите обозначение и редакцию чертежа, количество и сведения об изменениях, даже если геометрия направляющей осталась прежней.
Можно ли отправить чертёж с конфиденциальными сведениями?
До передачи согласуйте условия доступа и хранения документации. Уточните, кому исполнитель сможет передавать файлы для расчёта и выполнения отдельных операций.
Нужно ли включать запасную направляющую в ту же партию?
Если запасная деталь нужна для замены без подгонки, задайте соответствующие требования к взаимозаменяемости. Согласуйте её идентификацию, консервацию и условия хранения вместе с основным заказом.
