Стандарты в заказе нужны не ради списка номеров, а для трёх решений: какие допуски и шероховатость поставить в чертёж, на какую марку материала сослаться и какие документы о качестве попросить у цеха. Ниже разобрано, где каждый стандарт срабатывает и что будет, если о нём забыть.
Где ГОСТ встречается в заказе: от чертежа до приёмки
Чертёж ушёл в цех, но расчёт остановился на вопросе «по какому ГОСТ?». Такое происходит, когда заказчик указал геометрию, но не зафиксировал правила её толкования. Стандарты должны связывать чертёж, материал, изготовление и контроль в одну проверяемую цепочку.
| Этап заказа | Что зафиксировать | На что сослаться | Кто задаёт |
|---|---|---|---|
| Подготовка документации | Состав чертежей и обозначения | ЕСКД, ГОСТ 2.102 | Заказчик |
| Выбор материала | Марку и состояние поставки | Стандарт на материал | Заказчик |
| Назначение точности | Размерные и геометрические допуски | ГОСТ 30893.1, 25346, 2.308 | Конструктор |
| Обработка поверхности | Ra или Rz на нужных поверхностях | ГОСТ 2789 и 2.309 | Конструктор |
| Приёмка | Измеряемые параметры и документы | Чертёж и заявка | Заказчик и цех |
ГОСТ 2.102 помогает определить комплект конструкторских документов. Требования к передаваемым файлам разобраны отдельно в материале про форматы чертежей и CAD-файлов для цеха.
Марку стали указывают вместе со стандартом на соответствующую металлопродукцию. Сортамент листа, круга, трубы или крепежа проверяют отдельно: одинаковая марка не отменяет требований к форме поставки. Если исходный материал недоступен, заранее согласуйте аналог материала.
Что обязательно, а что добровольно: ГОСТ, ISO, ОСТ

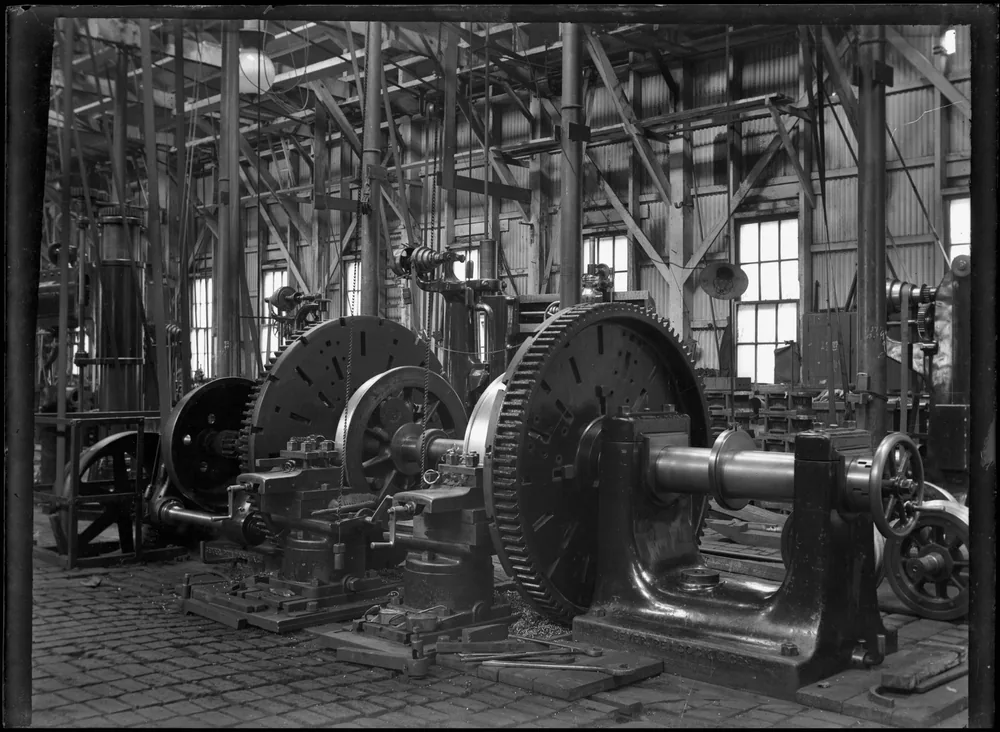

Токарный станок для обработки колес в цеху железнодорожных мастерских. Фото: Godber, Albert Percy, 1875-1949 · Public domain
Стандарт становится требованием конкретного заказа через чертёж, техническое задание или договор. Запись должна быть однозначной: номер документа, нужный параметр и применяемая редакция. Общая фраза «изготовить по ГОСТ» не сообщает цеху, какие требования проверять.
Ссылка на стандарт в чертеже превращает его положения в измеримые требования заказа. Без ссылки подрядчик опирается на согласованный чертёж и свои производственные нормы.
ОСТ применяют в отраслевых проектах, если заказчик прямо включил его в документацию. ISO допустим, когда стороны понимают его область действия. Аналогичный российский документ может отличаться терминами, таблицами или диапазонами, поэтому слово «аналог» не подтверждает полное совпадение.
Перед выпуском чертежа проверьте стандарт в официальном реестре: документ мог получить поправку, замену или новый статус. Найденный в старой подборке PDF не подтверждает актуальность редакции.
Сертификат ISO 9001 относится к системе менеджмента качества организации. Редакцию стандарта и срок действия сертификата сверяйте по самому сертификату подрядчика и на сайте ISO.
Мнение. Если стандарт влияет на приёмку или совместимость деталей, укажите его в чертеже и продублируйте требование в заявке. Устного согласования для такого параметра недостаточно.
Общие допуски: что означает «неуказанные предельные отклонения»
Общие допуски определяют допустимые отклонения для размеров, рядом с которыми нет отдельного значения. ГОСТ 30893.1 применяют именно к таким размерным допускам. В основной надписи указывают стандарт и выбранный класс, чтобы цех не назначал правило самостоятельно.
Пример записи: «Неуказанные предельные отклонения размеров — по ГОСТ 30893.1», дальше класс, выбранный по тексту стандарта. Класс подбирают по функции детали и сверяют с действующей редакцией документа.
Точность, которую цех выдерживает без доплаты, зависит от станка, материала и способа закрепления. Это возможности конкретного маршрута, а не норма стандарта, поэтому уточняйте их у технолога до выпуска чертежа.
В основной надписи нужны четыре позиции:
- класс общих допусков и ссылка на стандарт;
- шероховатость по умолчанию;
- марка и состояние материала;
- отдельные требования к критичным поверхностям.
Допуск можно записать симметрично, односторонне или предельными размерами. Цеху важны явные числовые границы, единицы измерения и отсутствие конфликта между основной надписью и размером на виде.
Квалитеты и посадки: допуск, который нужен сопряжению
Допуск размера задаёт допустимый диапазон, квалитет характеризует степень точности, а посадка связывает поля допуска отверстия и вала. Квалитет и посадка определяют зазор или натяг для сопрягаемой детали. Поэтому точность выбирают по работе узла, а не по желанию получить минимальное отклонение.
Систему допусков линейных размеров сверяют по ГОСТ 25346. Конкретное поле допуска выбирают по справочной таблице и номинальному размеру. Квалитеты для токарной, фрезерной или шлифовальной обработки нельзя назначать по памяти: материал, длина базы, жёсткость детали и способ закрепления меняют достижимый результат.
На паре «вал — отверстие» сначала определяют функцию соединения. Разборная посадка требует рабочего зазора. Неподвижное соединение может требовать натяга. После этого назначают согласованные поля допуска обеих деталей и проверяют, можно ли измерить их выбранным инструментом.
Слишком жёсткий допуск может потребовать дополнительной обработки. Цена и срок растут, хотя функция узла не меняется. Слишком свободный допуск мешает сборке либо создаёт люфт.
Допуск назначают по функции сопряжения. Лишняя точность увеличивает маршрут обработки, а недостаточная точность переносит проблему на сборку.
Факт. Для развёрнутых отверстий достижим допуск ±0,0127 мм, но технолог должен подтвердить его для конкретной геометрии и материала.
Перед запуском зафиксируйте одну версию чертежа: иначе цех может изготовить отверстие по новой модели, а вал — по прежней таблице допусков.
Допуски формы и расположения: когда одних размеров мало
Размерный допуск ограничивает диаметр, длину или расстояние, но не всегда контролирует форму поверхности и положение элемента относительно базы. Термины допусков формы и расположения собраны в ГОСТ 24642, а правила их указания на чертеже — в ГОСТ 2.308. Для передачи таких требований нужен 2D-чертёж вместе с 3D-моделью.
Плоскостность: деталь повело после снятия со станка
Тонкую фрезерованную деталь может повести после раскрепления. Причиной становятся внутренние напряжения материала и усилия зажима. Размер толщины при этом останется в допуске, хотя поверхность перестанет прилегать к ответной плите.
Допуск плоскостности ограничивает поверхность зоной между двумя параллельными плоскостями. На чертеже указывают допустимое отклонение и поверхность, к которой относится рамка допуска.
Цилиндричность: «круглое» отверстие может быть овальным
Размерный допуск на диаметр сам по себе допускает овальное отверстие. Диаметр в каждом направлении лежит в допуске, но форма мешает работе сопряжения.
Допуск цилиндричности задаёт зону между двумя соосными цилиндрами. Он нужен, когда одной проверки диаметра недостаточно для работы втулки, подшипника или уплотнения.
Позиция, соосность, перпендикулярность
Положение отверстия задают позиционным допуском относительно баз. Такая запись связывает отверстие с системой координат детали и лучше описывает функцию, чем два независимых размера по X и Y.
Соосность применяют, когда отверстие должно совпасть с осью выточки или бобышки. Перпендикулярность ограничивает отклонение торца либо плоскости относительно выбранной базы.
Шероховатость: как записать Ra и не доплатить за лишнее
Шероховатость Ra описывает микронеровности поверхности и должна стоять на чертеже там, где влияет на трение, герметичность, посадку или внешний вид. Параметры поверхности сверяют по ГОСТ 2789, обозначения на чертеже — по ГОСТ 2.309.
| Тип поверхности | Производственный ориентир | Что указать |
|---|---|---|
| Сопрягаемая | По расчёту узла | Ra или Rz на конкретной поверхности |
| Свободная плоская | Около Ra 1,6 мкм | Значение либо общее требование |
| Криволинейная | Согласовать с технологом | Функцию поверхности и предел Ra |
| Видимая | По образцу внешнего вида | Шероховатость и отдельную отделку |
Отделку, которая меняет внешний вид поверхности, не заменяет требование Ra. Это отдельная операция, её указывают в заявке.
Чем ниже требуемый Ra, тем вероятнее дополнительные проходы, смена инструмента или шлифование. Перед назначением проверьте, как допуск и шероховатость влияют на цену обработки, и оставьте строгие значения только на функциональных поверхностях.
Сертификация и документы о качестве: что просить у подрядчика
Для заказа по чертежу нужны разные подтверждения: документ о системе подрядчика, документ на материал и протокол измерений готовой детали. Один файл не закрывает все три задачи. Состав комплекта согласуют до закупки металла и запуска станка.
| Документ | Что подтверждает | Кто оформляет | Когда запросить |
|---|---|---|---|
| Сертификат ISO 9001 | Систему менеджмента качества компании | Орган по сертификации | При выборе подрядчика |
| Паспорт или сертификат на металл | Марку, партию, состав или номер плавки | Поставщик материала | До закупки и запуска |
| Протокол контроля детали | Измеренные размеры и отклонения | Цех или лаборатория | До изготовления партии |
Сертификат ISO 9001 не заменяет протокол контроля детали. Стандарт описывает процессы организации, но не содержит результатов измерения вашего заказа.
Документ о качестве на материал подтверждает соответствие поставленной партии заявленной марке и стандарту. Если важна прослеживаемость, запросите номер плавки и связь материала с партией деталей. Формулировка «сталь по чертежу» такой связи не создаёт.
Протокол контроля содержит фактические результаты: критичные диаметры, расположение отверстий, плоскостность или другие согласованные параметры. Для первой детали можно заказать отдельный протокол, а для партии — контроль выбранных размеров по утверждённому плану.
Сертификат системы описывает работу компании, паспорт материала — исходный металл, протокол контроля — изготовленную деталь.
Чек-лист: что указать в чертеже и заявке
Перед расчётом соберите требования в одном комплекте. Цех должен увидеть материал, границы годности, способ контроля и перечень документов до выбора технологии и составления цены.
- Укажите марку материала, состояние поставки и применимый стандарт.
- Запишите класс общих допусков в основной надписи чертежа.
- Назначьте отдельные допуски для валов, отверстий и других сопряжений.
- Добавьте допуски формы и расположения для критичных поверхностей и баз.
- Поставьте Ra или Rz там, где шероховатость влияет на функцию детали.
- Перечислите контрольные операции и документы, которые должны войти в поставку.
Если заданы плоскостность, позиция, соосность или перпендикулярность, передавайте 2D-чертёж вместе с 3D-моделью. Модель описывает геометрию, но не хранит полный смысл рамок допуска и системы баз без отдельной документации.
Электроэрозию, шлифование, растачивание и другие особые операции укажите в заявке. Они меняют маршрут, состав оборудования и стоимость.
Частые ошибки со стандартами
Стандарт помогает только тогда, когда его номер, редакция и контролируемые значения однозначно записаны в чертеже или заявке. Ссылка без параметров оставляет цеху пространство для толкования.
Чаще всего заказ задерживают четыре ошибки:
- стандарт взят из старой подборки без проверки статуса;
- допуск назначен жёстче, чем требует работа узла;
- посадка не согласована с сопрягаемой деталью;
- сертификат ISO 9001 принят за подтверждение размеров готовой детали.
Последствия проявляются на расчёте или при сборке: технолог задаёт уточняющие вопросы, в маршрут добавляются операции, а готовая деталь не входит в узел. Протокол контроля тоже нужно согласовать заранее. После изготовления он покажет только те параметры, которые стороны решили измерять.
Номер стандарта без конкретного требования не задаёт критерий приёмки.
Если чертёж уже готов, проверьте по чек-листу материал, допуски, шероховатость и комплект документов. Затем отправьте актуальную версию файлов на изготовление деталей по чертежам, отметьте критичные размеры и отдельно перечислите документы для приёмки.
Частые вопросы
Какой ГОСТ задаёт допуски на неуказанные размеры?
Общие допуски для размеров без отдельного значения задаёт ГОСТ 30893.1. Нужный класс выбирают по тексту стандарта и функции детали. Перед ссылкой в чертеже сверьте обозначение, статус и действующую редакцию по официальному реестру.
Чем сертификат ISO 9001 отличается от сертификата на металл?
ISO 9001 подтверждает систему менеджмента качества компании. Сертификат или паспорт на металл относится к конкретной партии материала. Соответствие размеров готовой детали чертежу подтверждает протокол контроля.
Как указать шероховатость на чертеже?
Параметр Ra или Rz ставят знаком шероховатости по ГОСТ 2.309 и указывают числовое значение в микрометрах. Определения параметров сверяют по ГОСТ 2789. Если значение не задано, требуемый результат нужно согласовать с цехом до запуска.
