Чтобы цех посчитал и изготовил деталь, нужен чертёж по ЕСКД и 3D-модель в нейтральном формате: STEP для механической обработки, DXF для лазерной резки. Если в чертеже нет допусков, материала и баз, размеры цех додумывает сам. Так появляются сорванные сроки и брак. Ниже: что и в каком виде отдать.
Что входит в комплект документации для производства
Цеху нужен не файл с картинкой детали, а набор однозначных условий: чертёж, 3D-модель и параметры заказа. По ним технолог понимает, из чего делать деталь, с какой точностью и в каком количестве. Пока хотя бы одного ответа нет, расчёт стоит.
Конструкторские документы, то есть чертёж и модель, оформляют по ЕСКД. Технологические документы, то есть маршрут и режимы обработки, оформляют по ЕСТД, и пишет их цех. От вас нужна конструкторская часть.
Чертёж и модель решают разные задачи. Модель показывает форму и даёт станку геометрию. Чертёж фиксирует то, чего в геометрии нет: допуски, шероховатость, материал, термообработку, покрытие. Поэтому 3D-модель дополняет чертёж, но не заменяет его. Оба документа создают в САПР, системе автоматизированного проектирования.
Статья про подготовку документов для заказа на изготовление. Расчёт деталей на прочность здесь не разбираем.
Форматы файлов: какой нужен для фрезеровки, лазера и гибки

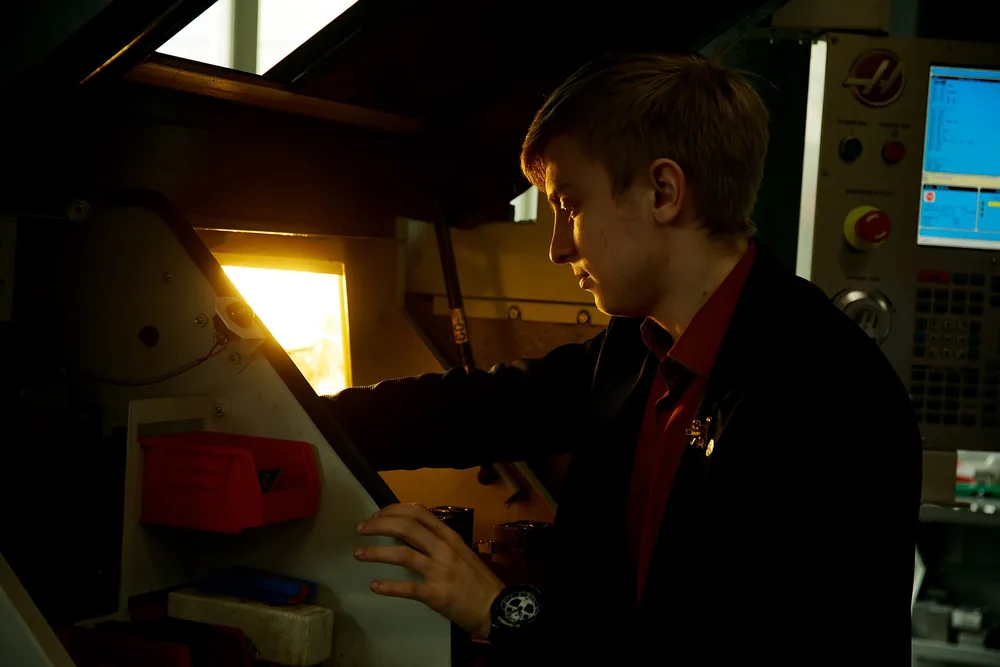

Оборудование для фрезеровки в лаборатории. Фото: Chopshop23 · CC BY 4.0
Для фрезеровки на ЧПУ отдавайте 3D-модель в STEP, для лазерной резки плоской детали — контур в DXF, а к любому из них добавляйте чертёж в PDF. STEP и DXF читают почти все программы, поэтому цех откроет их без вашей САПР.
| Формат | Что содержит | Для каких операций | Что теряется при конвертации |
|---|---|---|---|
| STEP (AP203, AP214, AP242) | 3D-геометрия твёрдого тела | Фрезеровка на ЧПУ; гибка, если в модели заданы толщина и радиусы | Цвет, допуски и аннотации (PMI): зависит от версии протокола и настроек экспорта |
| IGES | 3D-поверхности | Фрезеровка, если нет STEP | Поверхности могут не сшиться в тело, проверьте после импорта |
| DXF | Плоские контуры в 2D | Лазерная резка, плоские детали | Толщина, материал, допуски |
| DWG | Плоские контуры в 2D, формат AutoCAD | Лазерная резка | Открывается не в каждой программе |
| Чертёж с размерами и требованиями | Все операции как эталон рядом с моделью | Редактировать нельзя, контур для резки из него не взять | |
| Нативные (.m3d, .cdw и другие) | Полная модель или чертёж в САПР | Только если у цеха та же программа | Не откроются без нужной САПР |
В DXF проверьте четыре вещи: масштаб 1:1, единицы в миллиметрах, замкнутые контуры, отсутствие лишних слоёв и дублей линий.
Мнение. Если сомневаетесь в формате, отправляйте сразу три файла: STEP, DXF (для плоской детали) и PDF. Лишний файл технолог отложит, а недостающий превращается в письмо с вопросом и потерянный день.
Что требует ГОСТ ЕСКД к оформлению чертежа
ЕСКД, Единая система конструкторской документации, задаёт правила оформления чертежа, и каждое правило отвечает за своё. Если чертёж оформлен по ЕСКД, цех читает его одинаково у любого заказчика: одни и те же линии, размеры и надписи. Ниже то, что стоит проверить на листе до отправки.
| Элемент чертежа | Что проверить |
|---|---|
| Формат листа | Рамка на месте, лист читается целиком |
| Масштаб | Указан в основной надписи и совпадает с изображением |
| Линии | Контур, осевые и размерные линии различимы |
| Шрифт | Надписи читаются после печати и в PDF |
| Размеры | Не повторяются и не противоречат друг другу |
| Шероховатость | Знак стоит на поверхностях, где она важна |
| Основная надпись | Заполнены обозначение, наименование, материал, масса, масштаб |
| Технические требования | Термообработка, покрытие и общие допуски записаны текстом на поле чертежа |
Основная надпись входит в состав чертежа, и цеху она нужна не для порядка. Из неё технолог берёт материал и массу детали, из технических требований — термообработку и покрытие.
Допуски и шероховатость: без них цех считает «как получится»
Инструменты для создания технических чертежей. Фото: Swtpc6800 en:User:Swtpc6800 Michael Holley · Public domain
Допуск — это разрешённое отклонение размера, и его задаёт чертёж. Если допуска на размере нет и общих допусков на чертеже тоже нет, цех либо задаёт вопрос, либо выбирает точность сам. Оба исхода плохи: вы теряете время или получаете деталь, не подходящую в сборку.
Размер без допуска цех вынужден читать по общим допускам или гадать, и цена с итогом зависят от этого выбора.
Общие допуски — разновидность допусков: они действуют на все размеры, у которых свой допуск не указан. Достаточно записать в технических требованиях ссылку на стандарт общих допусков и класс точности.
Индивидуальный допуск нужен там, где деталь стыкуется с другой: посадочные отверстия, валы, пазы. Шероховатость проставляют на поверхностях, от которых зависит работа детали: посадочных, уплотняемых, трущихся.
Ужесточать допуски «на всякий случай» невыгодно. Каждый более жёсткий допуск может добавить операцию и потребовать другого контроля, а значит, вырастит срок и цену. Точность нужна там, где она влияет на работу узла.
3D-модель и чертёж расходятся: что считается главным
Что главнее, модель или чертёж, лучше решить до запуска и записать в письме или договоре. Иначе цех выберет сам, и вы узнаете об этом на готовой партии.
Типичный случай: правку внесли в модель, а чертёж не обновили. Или наоборот. Цех получает два документа с разными размерами и вынужден остановить расчёт.
Приоритет между моделью и чертежом лучше зафиксировать до запуска, а не выяснять на готовой партии.
Что делать заказчику:
- назначьте приоритетный документ и напишите об этом в письме или договоре;
- держите одну актуальную версию: дата и индекс изменения стоят в основной надписи;
- не правьте файлы после отправки без нового индекса.
Мнение. Если заказываете партию, а не единичную деталь, назначайте приоритетным чертёж: в нём записаны допуски и требования, которых в модели нет. Модель тогда служит геометрией для станка.
Подробнее о порядке работы с редакциями: как управлять версиями чертежей при заказе партии.
Ошибки в чертежах и моделях, которые срывают сроки и дают брак
Цех возвращает запрос с вопросами, когда в комплекте не хватает данных или файлы противоречат друг другу. Расчёт при этом встаёт на паузу. Проверьте комплект по шести ошибкам до отправки. У каждой указано, чем она кончается.
Ошибки в 2D-чертеже
- Не заданы базы. Размеры отсчитываются непонятно от чего, технолог не знает, как контролировать деталь, и присылает вопрос.
- Нет допусков и общих допусков. Точность выбирает цех, и итог расходится с вашими ожиданиями.
- Материал указан как «сталь» без марки. Расчёт невозможен, пока технолог не получит ответ.
Ошибки в 3D-модели и DXF
- Модель и чертёж расходятся, файл устарел. Цех делает по одному документу, а принимаете вы по другому: возможен брак партии.
- В DXF незамкнутые контуры и дубли линий. Раскрой считается неверно, лазер режет лишнее или пропускает участок.
- Неверный масштаб и единицы измерения. Деталь выходит в другом размере, чем задумано.
Чек-лист: что приложить к запросу расчёта
Полный комплект — чертёж, модель и условия заказа в одном письме — избавляет технолога от уточняющих вопросов. Порядок ниже помогает избежать лишнего круга переписки. Пункты короткие, как в письме технологу.
- Проверьте версию: дата и индекс изменения в основной надписи актуальны.
- Сверьте модель и чертёж: размеры, отверстия и радиусы совпадают.
- Экспортируйте 3D в STEP, для плоской детали сделайте DXF.
- Добавьте чертёж в PDF, при необходимости и в редактируемом виде.
- Опишите условия: материал и его марку, термообработку, покрытие, размер партии, сроки, повторяемость заказа, требования к контролю и приёмке.
Если модели нет, читайте, как заказать деталь без 3D-модели: чертёж в PDF при этом должен быть полным. Комплект по чек-листу проверит технолог цеха, где делают детали по чертежам: если данных не хватит, он вернётся с вопросами.
КОМПАС-3D, T-FLEX и другие САПР: как отдать файл, который откроют
Программа, в которой сделан чертёж, для цеха не важна. Важно, чтобы вы отдали нейтральный экспорт и проверили его после сохранения. Нативные форматы российских САПР, .m3d и .cdw у КОМПАС-3D, открываются не везде: у цеха может быть другая система.
Экспортируйте модель в STEP, плоский контур в DXF, а чертёж в PDF. Затем откройте полученные файлы в другой программе и сверьте несколько размеров с оригиналом. Так вы поймёте, что потерялось при экспорте, до того как это увидит технолог.
Файлы из AutoCAD, SolidWorks и Inventor проходят ту же процедуру: нейтральный экспорт и проверка.
Что делать дальше: от готового комплекта к расчёту
Готовый комплект — это чертёж по ЕСКД, модель в STEP или DXF и условия заказа: материал, партия, сроки, контроль. После отправки технолог проверяет файлы, задаёт вопросы, выбирает маршрут обработки под деталь и считает срок и цену.
Полный комплект сокращает переписку с цехом и делает расчёт предсказуемым.
Факт. IRONEX обещает расчёт по присланному чертежу за 3 рабочих дня.
Если комплект собран по чек-листу выше, отправьте его через страницу контактов: технолог посмотрит файлы и вернётся с расчётом или уточнениями.
Частые вопросы
Из каких документов состоит комплект технической документации?
Из конструкторской части по ЕСКД и технологической по ЕСТД. Для заказа детали в цехе обычно достаточно конструкторской: чертежа и модели. Технологическую часть, то есть маршрут и режимы обработки, пишет сам цех.
В какой САПР делать чертёж для производства?
В любой, из которой можно отдать нейтральные форматы: STEP для 3D, DXF для плоских деталей и PDF для чертежа. В России распространены КОМПАС-3D и T-FLEX CAD.
Можно ли заказать деталь по эскизу или фото?
Точную цену по эскизу или фото не назвать: цеху нужны размеры, материал и допуски. Надёжнее всего их передаёт чертёж.
