Деталь ломается не там, где нагрузка больше всего, а там, где геометрия собирает напряжение: в углу, у отверстия, на резьбе. Даже маленькое круглое отверстие утраивает напряжение на кромке. Радиус перехода в чертеже — один из простых способов этому помешать.
Что такое концентрация напряжений и откуда берётся концентратор
Трещина часто появляется у кромки отверстия или в основании ступени, хотя расчёт по среднему сечению показывает запас. Причина — концентрация напряжений. Поток силы огибает геометрическое препятствие, линии нагрузки сгущаются, а местное напряжение растёт.
Геометрический элемент, который создаёт концентрацию напряжений, называют концентратором. К ним относятся отверстия, пазы, уступы с малой галтелью, шпоночные пазы, резьба и резкие изменения сечения. Риски от инструмента и заусенцы тоже могут сработать как небольшой надрез.
Номинальное напряжение описывает среднюю нагрузку в выбранном сечении. Оно удобно для общего расчёта, но не показывает пик у геометрического перехода. Поэтому проверять нужно опасную точку и учитывать направление силы.
Деталь ломается не по среднему сечению, а там, где отверстие, паз или угол собрали напряжение в малой зоне.
Отдельно оценивают статическую и циклическую нагрузку. Пластичный материал под однократной нагрузкой может местно деформироваться и перераспределить напряжение. При повторяющихся циклах даже небольшой концентратор способен стать очагом постепенного роста трещины.
Коэффициент концентрации напряжений Kt: во сколько раз местное напряжение больше номинального
Сверление отверстий в металлических пластинах во время тренировки. Фото: U.S. Navy photo by Mass Communication Specialist Seaman Apprentice Justin E. Ya… · Public domain
Коэффициент Kt показывает отношение максимального местного напряжения к номинальному. Для первичной оценки максимум считают как произведение Kt и номинального напряжения. Коэффициент выбирают по справочной таблице для конкретной геометрии и нагрузки: растяжения, изгиба или кручения.
Таблицы используют отношения размеров D/d и r/d. Поэтому одинаковый Kt подходит геометрически подобным деталям разного масштаба. Конструктору важен не радиус сам по себе, а его отношение к размеру ступени или паза.
Круглое отверстие при одноосном растяжении даёт Kt = 3. Пик лежит на кромке отверстия под прямым углом к направлению силы.

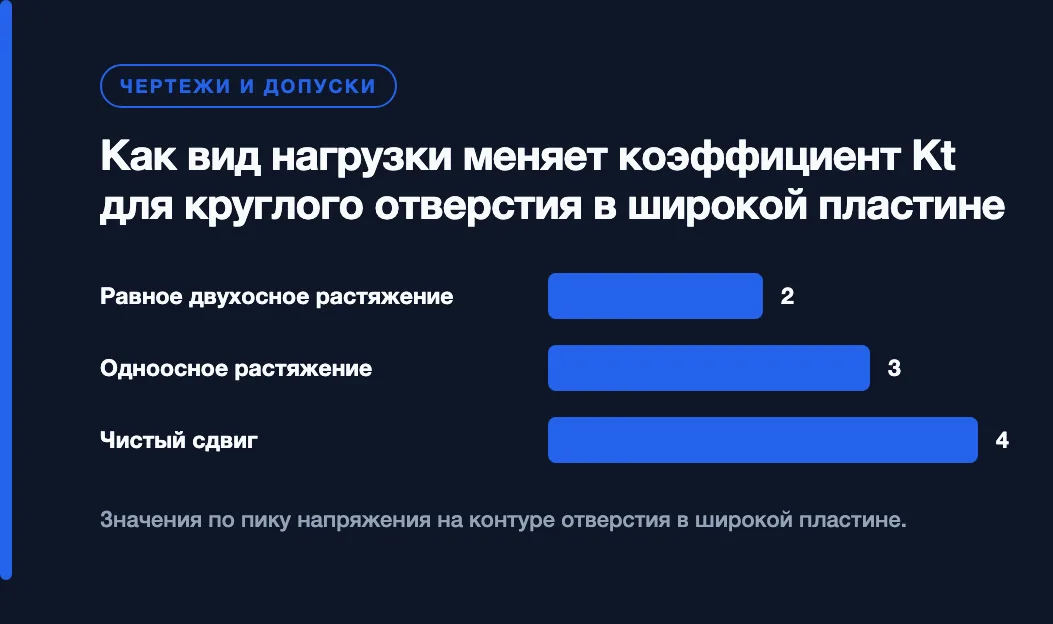

Схема нагружения меняет результат:
- равное двухосное растяжение — Kt = 2 по контуру;
- одноосное растяжение — Kt = 3;
- чистый сдвиг — Kt = 4.
Факт. Круглое отверстие при одноосном растяжении увеличивает местное напряжение у кромки в три раза.
Перед подстановкой проверьте базу коэффициента. Справочник может относить Kt к брутто-сечению до вычета отверстия либо к нетто-сечению. Коэффициент и номинальное напряжение должны относиться к одной базе.
Отверстия: почему размер и положение важнее, чем кажется
Отверстие служит концентратором напряжений, потому что прерывает путь передачи силы. Опасность зависит от отношения диаметра к ширине детали, формы сечения, положения отверстия и расстояния до соседних геометрических переходов.
Отверстие в пластине
Для пластины с центральным отверстием рост отношения d/w повышает Kt относительно принятой в таблице базы. Малое отверстие уже утраивает напряжение, а при d/w = 0,55 коэффициент достигает 4,64.
| Отношение диаметра к ширине d/w | Коэффициент Kt |
|---|---|
| 0,00 | 3,00 |
| 0,10 | 3,03 |
| 0,20 | 3,14 |
| 0,30 | 3,34 |
| 0,40 | 3,69 |
| 0,50 | 4,25 |
| 0,55 | 4,64 |
Положение отверстия назначают после проверки прочности. Расстояние до кромки и между отверстиями нельзя выбирать на глаз: допустимые значения зависят от материала, нагрузки и технологии соединения.
Поперечное отверстие в валу или оси
В круглом стержне при растяжении поперечное отверстие даёт Kt от 3,0 для малого отверстия до примерно 5,5 у верхней границы табличного диапазона. Эти значения относят к брутто-сечению.
Для глухого отверстия важны дно, переходы и оставшаяся толщина стенки. Перед выпуском документации проверьте, как проектировать глухое отверстие, чтобы сверло не оставило опасный переход в нагруженной зоне.
Углы и радиус перехода: почему острый угол хуже скруглённого
Радиус перехода сокращает концентрацию напряжений, потому что распределяет поворот силового потока по большей поверхности. Чем острее основание паза или ступени, тем выше местный пик. Паз с полукруглыми концами поэтому безопаснее паза с квадратными углами.
У ступени вала галтель обычно даёт Kt примерно от 1,5 до 3,5. Коэффициент растёт при уменьшении радиуса, а для растяжения, изгиба и кручения значения различаются. Нужный радиус выбирают расчётом по отношениям r/d и D/d.
Шпоночный паз ослабляет сечение и добавляет концентратор. Паз с шириной около 25% диаметра и глубиной около 12,5% снижает расчётную несущую способность вала до 75% от обычной.
Чертёж детали должен задавать радиус перехода числом. Указание «острые кромки притупить» описывает обработку свободной кромки, но не определяет галтель в силовом переходе.
Мнение. Если внутренний угол попадает в нагруженную зону, задайте измеримый радиус и согласуйте его с доступным инструментом до заказа.
Усталостная трещина: почему деталь ломается при допустимом номинальном напряжении
Усталостная трещина начинается в концентраторе напряжений, где повторяющаяся местная нагрузка выше расчётной средней. Отверстие, канавка, мелкая галтель или след инструмента снижают усталостную прочность даже при допустимом номинальном напряжении.
Для циклической нагрузки используют эффективный коэффициент Kf:
Kf = 1 + q(Kt − 1),
где q — чувствительность материала к надрезу от 0 до 1. Поэтому 1 ≤ Kf ≤ Kt. Если q неизвестен, подстановка Kf = Kt даёт консервативную оценку.
У мягких сталей q обычно находится около 0,6–0,7, а у высокопрочных сталей приближается к единице. Твёрдый или хрупкий материал сильнее реагирует на острый переход, чем пластичный.
Усталостный излом ищут от очага у поверхности. За ним располагается зона постепенного развития трещины, иногда со следами остановок фронта, а последней идёт зона долома. Если очаг совпал с отверстием, риской или основанием паза, рядом расположен вероятный концентратор.
Усталостная трещина обычно стартует у концентратора, хотя расчёт по номинальному сечению может показывать запас прочности.
При разборе поломки сначала отмечают очаг, затем проверяют геометрию, шероховатость, направление следов обработки и характер нагрузки. Такой порядок помогает отличить первопричину от повреждений, возникших при окончательном доломе.
Как концентратор появляется на станке, а не только в расчёте
Концентратор может возникнуть при изготовлении, даже если общая форма детали рассчитана правильно. Чертёж должен связывать радиусы, шероховатость и обработку нагруженных зон с реальным инструментом.
Фреза оставляет во внутреннем углу радиус, связанный с её геометрией. Если конструктор не задал радиус паза, технологу придётся выбрать его самостоятельно либо запросить уточнение. Требование получить острый внутренний угол добавит отдельную операцию и всё равно потребует оценки прочности.
Опасными очагами становятся:
- недорез или ступенька в галтели после точения;
- поперечная риска от резца в нагруженной зоне;
- заусенец и рваная кромка просверленного отверстия;
- след выхода резьбового или шлифовального инструмента.
Проточки под выход резьбы и шлифовального круга убирают случайную ступеньку, но их форму и размеры нужно назначать осознанно.
В заявке стоит указать радиусы переходов, шероховатость нагруженных поверхностей и требования к кромкам отверстий. Технологический маршрут должен сохранять эти параметры после черновых и чистовых операций. Подробнее — в материале о том, как выбрать маршрут обработки под деталь.
Что проверить в чертеже до заказа: чек-лист против концентраторов
Проверка чертежа начинается с мест, где меняется сечение или прерывается поверхность. За несколько последовательных шагов можно найти неопределённые радиусы, опасно расположенные отверстия и требования, которые нельзя проверить после изготовления.
- Проверьте углы и ступени. Укажите радиус каждого силового перехода числом; иначе форму определит инструмент или технологическое решение исполнителя.
- Проверьте отверстия. Сверьте расстояния до кромки и соседних отверстий с расчётом и справочником конструктора; близкие контуры влияют друг на друга.
- Проверьте пазы и проточки. Задайте закругление основания, выход инструмента и геометрию шпоночного паза; квадратный угол оставляйте только при обоснованной необходимости.
- Проверьте поверхность. Для зон циклической нагрузки назначьте шероховатость и требования к отсутствию поперечных рисок, заусенцев и забоин.
- Проверьте материал и состояние. Для твёрдой или закалённой детали отдельно оцените чувствительность к надрезу и достаточность радиусов.
Радиус должен допускать изготовление выбранной фрезой или резцом и последующий контроль шаблоном, радиусомером либо измерительной системой. Способ контроля согласуют с допуском и доступностью зоны.
Перед передачей документации полезно сверить, что входит в комплект чертежей перед запуском. Полный комплект снижает риск, что важный переход останется на усмотрение производства.
Как снизить концентрацию напряжений и что делать с уже изготовленной деталью
Снижение концентрации начинают с геометрии: увеличивают радиус, делают плавный переход или убирают лишнюю ступень. Затем оценивают состояние поверхности, материал и режим нагрузки. Такой порядок устраняет источник пика, а не только повышает сопротивление его последствиям.
| Способ | Что меняет | Где применим | Ограничение |
|---|---|---|---|
| Увеличение радиуса | Снижает пик у перехода | Углы, ступени, пазы | Требует свободного места и перерасчёта сопряжения |
| Чистовая обработка | Убирает риски и заусенцы | Кромки отверстий, галтели, резьбовые переходы | Не исправляет неудачную геометрию |
| Накатка или дробеструйный наклёп | Создаёт полезные остаточные напряжения у поверхности | Детали под циклической нагрузкой | Нужны подходящий материал и стабильный процесс |
| ТВЧ или азотирование | Меняет свойства поверхностного слоя | Изнашиваемые валы и оси | Рост твёрдости требует повторной оценки чувствительности к надрезу |
| Смена материала | Меняет реакцию на надрез | Новая версия конструкции | Может повлиять на массу, обработку и термообработку |
У готовой детали радиус увеличивают только после согласования с конструктором: доработка меняет размеры, сечение и сопряжения.
После доработки проверяют размер, форму перехода и поверхность. Подход к приёмке описан в материале о том, как принять партию и проверить деталь по чертежу.
Итог: с чего начать, чтобы деталь не треснула в углу
Начните с карты опасных мест: отверстий, пазов, резьбы, ступеней и следов обработки. Для каждого места определите номинальное напряжение, выберите Kt по своей геометрии и виду нагрузки, затем проверьте усталость с учётом материала.
Круглое отверстие при одноосном растяжении даёт Kt = 3, а у ступени вала Kt растёт при уменьшении радиуса галтели. Радиус перехода уменьшает концентрацию и должен стоять в чертеже как контролируемый размер.
Радиус в чертеже стоит мало по сравнению с переделкой партии после появления трещин.
Пройдите чек-лист по рабочему чертежу и отметьте зоны, где радиус, поверхность или база коэффициента не определены. Если нужна оценка технологичности, пришлите чертёж.
Частые вопросы
Чем теоретический коэффициент концентрации напряжений отличается от эффективного?
Теоретический Kt зависит от геометрии и схемы нагрузки. Эффективный Kf дополнительно учитывает чувствительность материала к надрезу: Kf = 1 + q(Kt − 1). При q от 0 до 1 коэффициент Kf не выходит за пределы от 1 до Kt.
Почему деталь ломается, если номинальное напряжение не превышает допустимого?
Номинальное напряжение описывает среднее сечение, а разрушение начинается в локальной зоне. Концентратор умножает номинальное напряжение на Kt. У круглого отверстия при одноосном растяжении Kt равен 3.
Как снизить концентрацию напряжений в углу детали?
Замените острый переход скруглением и укажите радиус числом в чертеже. Если геометрию менять нельзя, оцените чистовую обработку и поверхностное упрочнение. Выбранный способ нужно проверить расчётом для материала, нагрузки и состояния детали.
