Деталировка — это перевод сборочного чертежа в рабочие чертежи отдельных деталей: с размерами, допусками, шероховатостью, материалом и техтребованиями. Пока этого нет, цех не может ни посчитать заказ, ни запустить его: он гадает, что вы имели в виду. Ниже — порядок работы и чек-лист проверки комплекта перед отправкой.
Что такое деталировка и что вы получаете на выходе
Вы прислали в цех сборку и получили в ответ список вопросов: из какого материала деталь, какой допуск на посадочное отверстие, что за резьба. Значит, деталировки нет. Деталировка — это выполнение рабочих чертежей деталей по сборочному чертежу изделия.
На выходе получается рабочий чертёж на каждую нестандартную деталь плюс спецификация. По ним цех считает заказ и запускает изготовление. Стандартный крепёж и покупные изделия обычно отдельного чертежа не получают: они остаются строкой в спецификации.
В цепочке деталировка стоит после проектирования изделия и перед расчётом и запуском в производство. Правила оформления таких документов задаёт ЕСКД.
Деталировка превращает идею сборки в задание, которое цех выполнит без уточняющих звонков.
Сборочный чертёж, деталировка, спецификация: кто за что отвечает

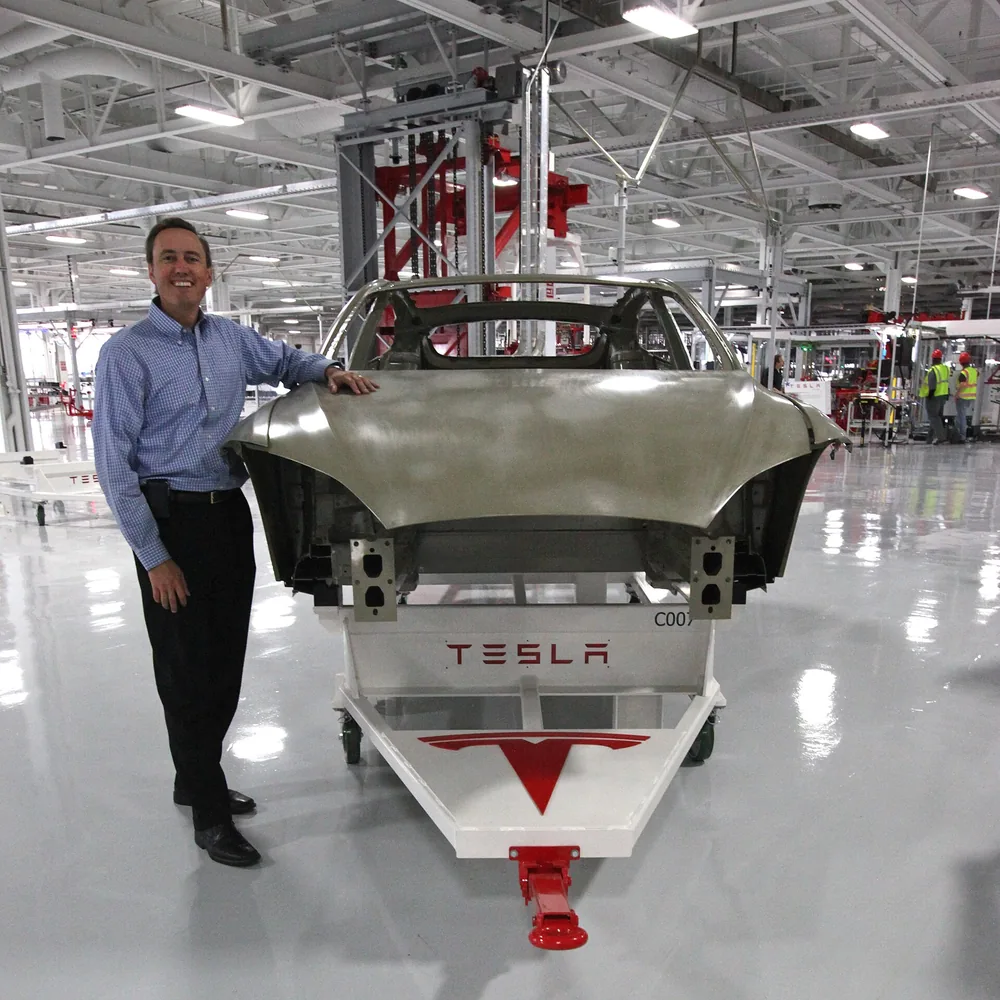

Цех по производству — место, где техническую документацию воплощают в готовые компоненты для конечной сборки. Фото: Steve Jurvetson · CC BY 2.0
Сборочный чертёж показывает, как детали соединены и как устроено изделие. Спецификация перечисляет его состав. Деталировка — работа по сборке, а рабочий чертёж детали — её результат: на каждую нестандартную деталь свой лист.
| Документ | Назначение | Что содержит | Кто с ним работает |
|---|---|---|---|
| Сборочный чертёж | Показывает устройство изделия и соединение деталей | Изображение сборки, габариты, номера позиций | Конструктор |
| Спецификация | Описывает состав изделия | Обозначения, названия и количество деталей, стандартных и покупных изделий | Снабжение и расчёт |
| Деталировка | Превращает сборку в задания на детали | Комплект рабочих чертежей, выполненных по сборочному чертежу | Конструктор, технолог |
| Рабочий чертёж детали | Задаёт форму и требования к одной детали | Изображения, размеры, допуски, шероховатость, материал, техтребования | Цех |
Документы связаны обозначениями: строка спецификации должна находить свой чертёж. Если обозначение в спецификации не совпало с обозначением на листе, цех не знает, какой чертёж к какой строке относится.
Порядок деталирования: от сборки к комплекту для цеха
Деталируют за пять шагов: изучают сборку, отбирают детали под чертёж, выбирают изображения, ставят размеры с допусками и сводят комплект со спецификацией. Рабочий чертёж детали задаёт допуски и посадки в сопряжениях, поэтому на четвёртом шаге нужно понимать, как детали работают в узле.
- Изучите сборку. Прочитайте основную надпись, спецификацию и описание, выясните принцип работы изделия. Результат: вы знаете функцию каждой детали.
- Отделите детали под чертёж от стандартных и покупных. Вторые обычно остаются только в спецификации. Результат: список деталей, которым нужен лист.
- Выберите минимальный набор изображений. Виды, разрезы, сечения — ровно столько, чтобы форма читалась однозначно. Результат: набор изображений на каждый лист.
- Проставьте размеры от баз и назначьте допуски в сопряжениях. Результат: деталь можно изготовить и проверить по одному листу.
- Присвойте обозначения и сверьте комплект. Сведите деталировку со спецификацией. Результат: каждая строка спецификации находит свой лист.
Из чего состоит рабочий чертёж металлической детали
Рабочий чертёж — один лист на одну деталь с пятью зонами: изображения, размеры, шероховатость, технические требования и основная надпись.
Изображения и размеры от базы
Размеры ставьте от одной базы, чтобы погрешность цепочки не копилась. Сначала габариты, затем критичные функциональные размеры, например расстояние между ключевыми отверстиями, и только потом второстепенные. Повторяющийся элемент размечайте один раз с количеством: чертёж короче, а размеры одинаковых элементов не разойдутся.
Материал, основная надпись, технические требования
Материал и сортамент, термообработку и покрытие пишите на чертеже, а не подразумевайте. Заменить материал на аналог можно только через согласование: как согласовать аналог материала для детали.
Допуски, шероховатость и резьбы: что указать, а что нет
Чертёж должен говорить только то, что жёстче общих требований, а остальное закрывает ссылка на стандарт. Перегруженный допусками чертёж не безопаснее, он дороже: каждый лишний допуск добавляет операции и контроль.
Допуск на чертеже нужен только там, где он жёстче общих; остальное закрывает ссылка на стандарт общих допусков.
Допуски: общие и жёсткие
Для размеров без допуска достаточно ссылки на стандарт общих допусков. В международной практике это ISO 2768: Hubs, например, работает по нему и для металлов принимает класс medium или fine. Жёсткий допуск на каждом размере, как правило, удорожает деталь без пользы для функции.
Шероховатость на самой поверхности
Особую шероховатость одной поверхности обозначайте прямо на ней, а не в общих примечаниях. Так цех не пропустит требование и не распространит его на всю деталь.
Резьба: обозначение, расположение, длина
Резьбу обозначайте стандартно, например М4×0,7, а не диаметром: голый диаметр не говорит, что это резьба и какого профиля. Укажите расположение, размер и длину каждой резьбы.
3D-модель и чертёж: что передать подрядчику
Модель есть, а деталь вышла не такой — типовая история. Модель задаёт форму, но резьбы, допуски точнее общих и шероховатость конкретных поверхностей передаются только чертежом.
Если приложены оба файла, они не должны противоречить друг другу. Особенно это касается основной надписи: материал и покрытие в ней должны совпадать с моделью.
Важно. Когда основная надпись спорит с моделью, цех получает две версии задания и вынужден выбирать между ними или писать вам с вопросами.
Отдельно проверьте метод проекции. Стандарты ISO и DIN используют проекцию первого угла; если чертёж выполнен по другой системе, а вы этого не заметили, виды читаются переставленными.
В комплект кладите рабочие чертежи, спецификацию, при необходимости сборочный чертёж и модель. Форматы (PDF, DWG, DXF, STEP) уточняйте у подрядчика.
Как решения на чертеже влияют на способ изготовления и цену
Чем жёстче допуск и чище поверхность, тем больше операций и контроля. Чем проще форма, тем шире выбор способа изготовления. Итоговая цена зависит от материала, партии и оборудования.
Допуски формы и расположения дополняют допуски и посадки. Позиционный допуск, например, требует, чтобы ось отверстия лежала в воображаемом цилиндре вокруг номинального положения; в примере Hubs диаметр такого цилиндра — 0,1 мм. Такие допуски рекомендуют для критичных сборок и поздних стадий проектирования, включая серию.
Допуски формы и расположения — компромисс: они позволяют ослабить часть допусков, но дороже в контроле, поэтому их ставят там, где без них сборка не работает.
Мнение. Если делаете один прототип, ограничьтесь обычными допусками: сложная метрология удорожит единичную деталь. Если запускаете серию с критичной сборкой, вложитесь в допуски формы и расположения. О других факторах цены — что влияет на цену детали из алюминия.
Частые ошибки и чек-лист перед отправкой чертежей
Чаще всего в комплекте не указан материал, нет технических требований, отсутствуют допуски там, где они критичны, или не обозначен метод проекции. Ещё две ошибки: спецификация расходится с чертежами по обозначениям и количеству, а основная надпись противоречит модели. Последствия: уточняющие вопросы, задержка расчёта и риск сделать не то.
Пройдите комплект по списку:
- Материал. Указаны материал и сортамент, а термообработка и покрытие — если они нужны.
- Базы и габариты. Размеры идут от общей базы, габариты на месте.
- Допуски. Жёсткие стоят только в сопряжениях, для остального есть ссылка на общие.
- Шероховатость. Особая поставлена на самой поверхности, общая вынесена в примечание.
- Резьбы. Обозначены стандартно, с расположением и длиной.
- Техтребования. Они на листе, метод проекции указан.
- Совпадение документов. Спецификация и чертежи сходятся по обозначениям, количеству и названиям, а основная надпись не спорит с моделью.
Когда комплект готов, следующий этап — как принять первую деталь перед запуском серии.
Что делать дальше
Соберите комплект и отправьте его на расчёт: рабочие чертежи, спецификация, при необходимости сборочный чертёж и модель. Три мысли, которые стоит держать в голове.
Чертёж отвечает за то, чего нет в модели: резьбы, допуски точнее общих, шероховатость отдельных поверхностей. Общие допуски закрывают всё остальное. А комплект должен быть согласован внутри: спецификация, чертежи и модель говорят одно и то же.
Отправить комплект можно на странице «Пришлите чертёж»: срок расчёта там указан — 3 рабочих дня. О том, какие работы мы делаем, — в разделе изготовление деталей по чертежам. Сомневаетесь, что комплект полный, — пришлите как есть и напишите, что вызывает вопросы.
Частые вопросы
Чем деталировка отличается от спецификации?
Спецификация — перечень состава изделия, деталировка — рабочие чертежи отдельных деталей с размерами, допусками и требованиями. Строки спецификации ссылаются на эти чертежи по обозначениям.
Можно ли получить деталировку автоматически из 3D-модели?
САПР строит чертежи по модели, но резьбы, допуски точнее общих и шероховатость конкретных поверхностей всё равно нужно проставить на чертеже. Модель не заменяет чертёж и не должна ему противоречить.
Что входит в комплект документов для запуска детали в производство?
Как минимум рабочие чертежи деталей со спецификацией; для узла добавляют сборочный чертёж, а 3D-модель прикладывают, если она совпадает с чертежом. Форматы файлов уточняйте у подрядчика.
