Единицы измерения помогают прочитать значение величины: длины, массы, времени или давления. При переводе учитывают приставки, степени и состав единицы. В заказе деталей нужно согласовать размеры, массу и количество между чертежом, расчётом и заявкой. Ошибка в обозначении может изменить смысл числа.
Как читать число с единицей измерения
В записи «125 мм» нужно различать величину, числовое значение и единицу. Величина здесь — длина, числовое значение — 125, единица — миллиметр. Если заменить миллиметры метрами и оставить то же число, получится другая длина. Поэтому размер нельзя переносить в заявку отдельно от единицы или пояснения, в каких единицах составлен чертёж.
125 мм, 12,5 см и 0,125 м описывают один отрезок.
В формуле буква обозначает величину, а символ после числа — единицу. Например, в записи l = 125 мм буква l обозначает длину. Она не заменяет «мм».
Сравнивать числовые значения удобно после перевода в одну единицу. Так, 0,125 м = 125 мм. Числа различаются, длина остаётся прежней.
В заявке полезно сохранять связку «параметр — значение — единица». Запись «длина 125 мм» понятнее отдельного числа 125 в письме без заголовков.
Семь основных единиц СИ и их обозначения

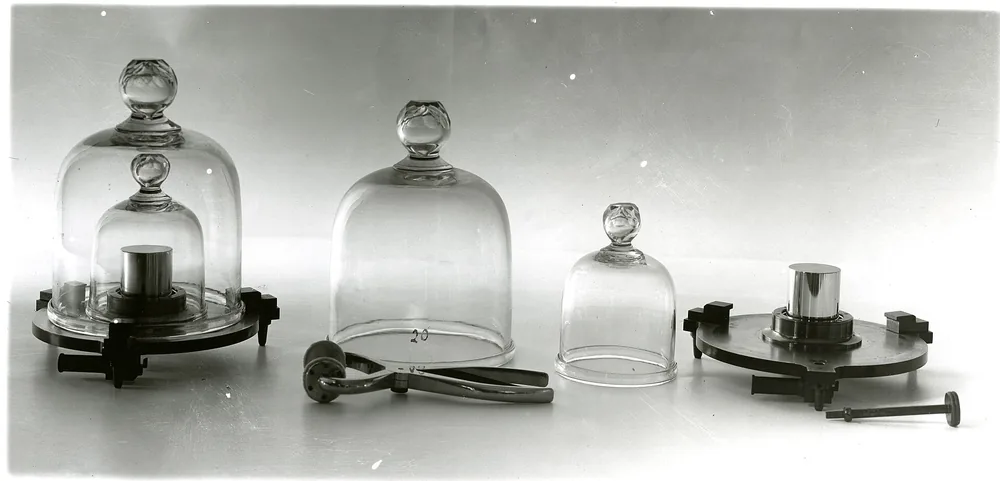

Килограмм № 20 — копия международного прототипа килограмма, служившая основным эталоном массы в США. Фото: National Institute of Standards and Technology · Public domain
В Международной системе единиц СИ семь основных единиц. Они соответствуют времени, длине, массе, силе электрического тока, термодинамической температуре, количеству вещества и силе света. Их названия и международные обозначения приведены в таблице основных единиц брошюры СИ [1]. Русские обозначения ниже даны рядом с международными, чтобы их было проще сопоставить при чтении документов.
| Величина | Единица | Русское обозначение | Международное обозначение |
|---|---|---|---|
| Длина | метр | м | m |
| Масса | килограмм | кг | kg |
| Время | секунда | с | s |
| Сила электрического тока | ампер | А | A |
| Термодинамическая температура | кельвин | К | K |
| Количество вещества | моль | моль | mol |
| Сила света | кандела | кд | cd |
Килограмм — основная единица массы, хотя его название содержит приставку «кило». Кратные и дольные единицы массы образуют от грамма. Например, миллиграмм обозначают «мг», международный символ — mg. Это исключение разобрано в разделе брошюры СИ о десятичных кратных и дольных единицах [1].
Символы единиц пишут без точки как знака сокращения. Точка в конце предложения при этом остаётся.
Латинские A и K внешне похожи на русские «А» и «К». При подготовке двуязычной спецификации стоит проверить символы во всём выражении, а не заменять отдельные буквы по внешнему виду.
Производные и внесистемные единицы: что встречается в расчётах
Производные единицы СИ выражают через основные. Единица площади получается из произведения двух единиц длины, единица скорости — из отношения длины ко времени. Некоторые производные единицы имеют специальные названия: ньютон, паскаль, джоуль, ватт. Их состав приведён в таблицах производных единиц брошюры СИ [1]. Название не меняет связи между величинами.
| Величина | Единица | Обозначение | Через другие единицы СИ |
|---|---|---|---|
| Площадь | квадратный метр | м² | м·м |
| Объём | кубический метр | м³ | м·м·м |
| Скорость | метр в секунду | м/с | м·с⁻¹ |
| Ускорение | метр на секунду в квадрате | м/с² | м·с⁻² |
| Сила | ньютон | Н | кг·м·с⁻² |
| Давление | паскаль | Па | Н/м² |
| Энергия | джоуль | Дж | Н·м |
| Мощность | ватт | Вт | Дж/с |
Метр — основная единица, ньютон — производная со специальным названием. Миллиметр и мегапаскаль образованы с помощью приставок.
Минута, час, литр и тонна не входят в СИ, но перечислены в брошюре среди внесистемных единиц, допускаемых к применению с СИ [1]. Там указаны соотношения: 1 мин = 60 с, 1 ч = 3600 с, 1 л = 1 дм³, 1 т = 1000 кг.
Перед подстановкой в формулу единицы согласуют.
Например, объём в кубических сантиметрах нельзя умножать на плотность в килограммах на кубический метр без пересчёта. Сначала нужно привести единицы объёма к одной шкале.
Приставки: как различать милли-, микро-, кило- и мега-

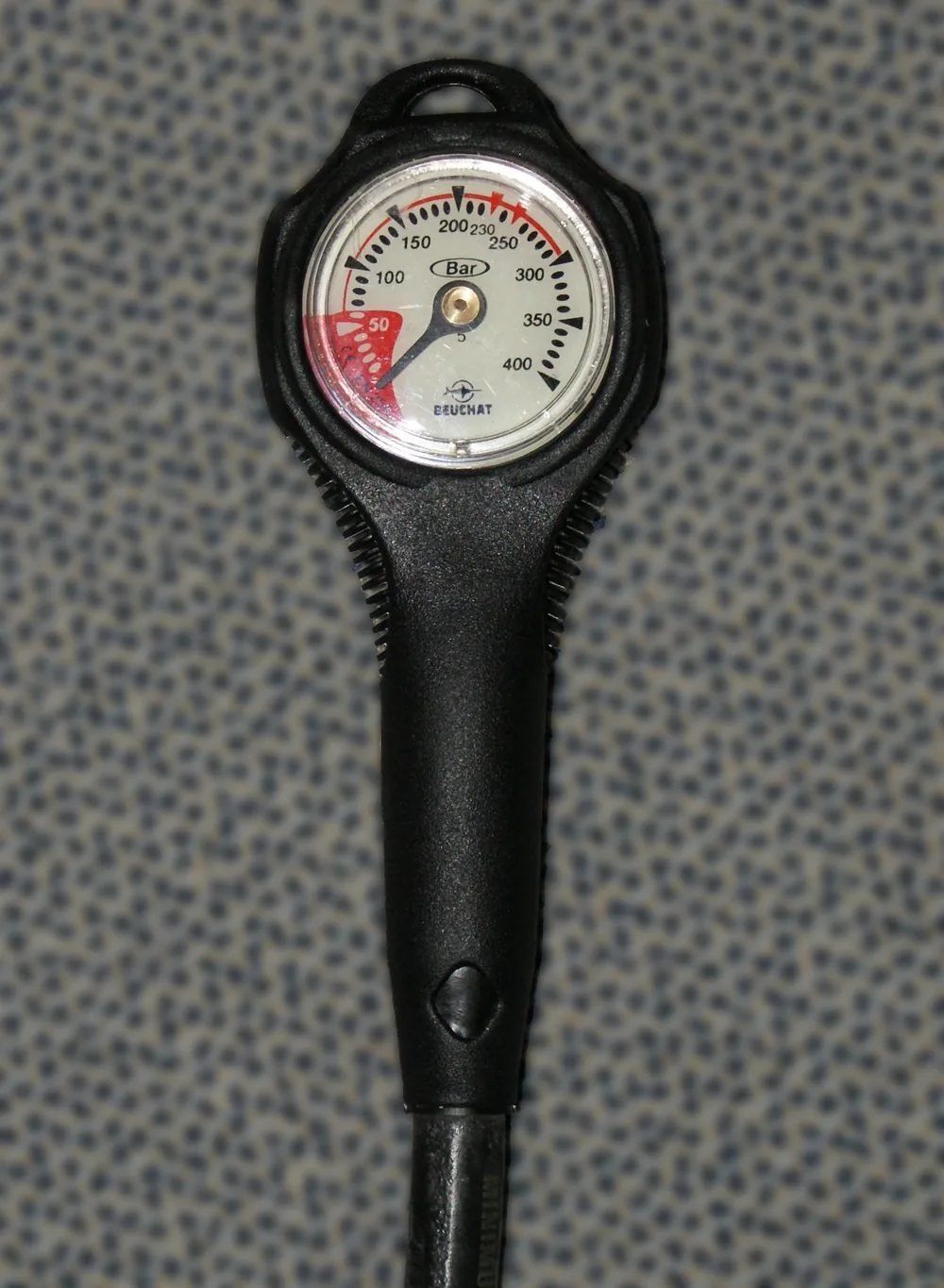

Манометр Beuchat для дайвинга: давление указано в барах, предел шкалы — 400 бар. Фото: Thomei08 20px|ich bin ein Kiwi · Public domain
Приставка задаёт десятичный множитель единицы. «Милли» означает множитель 10⁻³, «кило» — 10³. Поэтому миллиметр составляет тысячную долю метра, а километр содержит тысячу метров. Названия, символы и множители приставок приведены в разделе брошюры СИ о десятичных кратных и дольных единицах [1]. В таблице ниже собраны приставки для примеров этой статьи.
| Приставка | Русский символ | Международный символ | Множитель |
|---|---|---|---|
| гига | Г | G | 10⁹ |
| мега | М | M | 10⁶ |
| кило | к | k | 10³ |
| санти | с | c | 10⁻² |
| милли | м | m | 10⁻³ |
| микро | мк | µ | 10⁻⁶ |
| нано | н | n | 10⁻⁹ |
Регистр меняет смысл символа.
Международное m перед символом единицы означает «милли», а M — «мега». Например, mN — миллиньютон, MN — меганьютон. Отношение этих единиц равно 10⁹: это результат деления 10⁶ на 10⁻³.
Приставку пишут слитно с обозначением единицы. Степень относится ко всему обозначению вместе с приставкой. Поэтому см² означает квадратный сантиметр: (10⁻² м)² = 10⁻⁴ м².
Кило обозначают строчной буквой: k в международной записи, «к» в русской. Международный символ K обозначает кельвин.
Как переводить линейные, квадратные и кубические единицы
При переводе сохраняется сама величина, меняются единица и числовое значение. Для длины коэффициент пересчёта используют один раз, для площади возводят в квадрат, для объёма — в куб. Это следует из состава единиц: квадратный метр — произведение двух метров, кубический — трёх. Одинаковый коэффициент для длины, площади и объёма даст разные ошибки.
Порядок пересчёта удобно проверять по шагам:
- Запишите исходную единицу и единицу результата.
- Выразите исходную единицу через конечную.
- Учтите степень единицы.
- Умножьте число на полученный коэффициент.
- Проверьте обратным переводом.
Вот расчёты для условных значений:
| Исходное значение | Пересчёт | Результат |
|---|---|---|
| 250 мм | 250 × 10⁻³ м | 0,25 м |
| 250 мм² | 250 × (10⁻³)² м² | 0,00025 м² |
| 250 мм³ | 250 × (10⁻³)³ м³ | 0,00000025 м³ |
Для давления можно вывести полезное равенство. Паскаль равен ньютону на квадратный метр. Поскольку 1 мм² = 10⁻⁶ м², получаем: 1 Н/мм² = 10⁶ Н/м² = 1 МПа.
В составной единице отдельно переводят числитель и знаменатель. Например, 72 км/ч = 72 000 м / 3600 с = 20 м/с. Коэффициент перевода километров нельзя применить ко всей дроби, забыв о часах.
Обратная проверка возвращает исходное значение: 20 × 3600 / 1000 = 72 км/ч.
Как записывать единицы в тексте, формулах и на чертеже
В тексте и формулах число отделяют от символа единицы пробелом: 25 мм, 2,5 МПа, 20 °C. Исключение — надстрочные обозначения градуса, минуты и секунды плоского угла: 90°, 30′, 15″. Эти правила приведены в разделе брошюры СИ о записи значений величин [1]. Символ единицы пишут без точки сокращения.
Произведение единиц можно записать через среднюю точку: Н·м. Для отношения используют дробь, косую черту или отрицательную степень. Записи м/с² и м·с⁻² выражают одну единицу ускорения.
Различайте температуру и плоский угол: 20 °C пишут с пробелом, 20° — без него.
| Запись, которую нужно проверить | Исправление | Причина |
|---|---|---|
| 25мм | 25 мм | Нужен пробел между числом и единицей |
| 90 ° | 90° | Надстрочный знак плоского угла пишут слитно |
| 20°C | 20 °C | Обозначение температуры отделяют пробелом |
| N·м | N·m или Н·м | Не стоит смешивать алфавиты в одном выражении |
| м/с/с | м/с² | Запись с повторными косыми чертами лучше заменить однозначной |
На чертеже единица может быть задана общим пояснением, а не повторяться у каждого размера. При переносе числа в заявку нужно сохранить это пояснение. Если единица не обозначена и не установлена документацией, одно число не позволяет определить масштаб.
Обозначения резьбы разбирают отдельно: как читать обозначение резьбы на чертеже. Их нельзя целиком воспринимать как число с символом единицы.
СИ и ОКЕИ: чем единица отличается от её кода
СИ и ОКЕИ решают разные задачи. СИ описывает систему единиц физических величин и связи между ними. ОКЕИ — Общероссийский классификатор единиц измерения ОК 015-94 (МК 002-97), который ведёт Росстандарт [3]. Его трёхзначные коды единиц используют, например, при заполнении счёта-фактуры [4]. Для расчёта нужна сама единица, а для заполнения поля документа может потребоваться её код. Подменять одно другим нельзя.
В расчётной записи «масса — 5 кг» килограмм задаёт единицу массы. Код в отдельной графе документа не становится множителем и не участвует в формуле.
При подготовке заявки удобно разделить поля: название параметра, значение, единица и код единицы, если его требует форма. Такое разделение помогает заметить ситуацию, когда масса записана в килограммах, а соседняя графа относится к количеству деталей.
Код нельзя вычислить из символа единицы.
Внутренний идентификатор программы также не стоит автоматически считать кодом ОКЕИ. Для сопоставления нужна запись классификатора с наименованием единицы.
Какие единицы указывать при заказе деталей
В заявке полезно отдельно указать размеры, массу и количество. Для каждого параметра нужно пояснить, к чему относится значение: к одной детали, заготовке или всей партии. Единицы в заявке должны согласовываться с чертежом и расчётом. Если они различаются, рядом можно привести пересчёт, чтобы получателю не пришлось восстанавливать его самостоятельно.
| Параметр | Пример единицы | Где зафиксировать | Что пояснить |
|---|---|---|---|
| Линейный размер | мм | Чертёж и заявка | Единицы модели и чертежа |
| Масса одной детали | кг | Спецификация или заявка | Готовая деталь или заготовка |
| Масса партии | кг или т | Заявка | Число деталей, включена ли тара |
| Площадь покрытия | м² | Технические требования | Какие поверхности учтены |
| Объём заготовки | см³ или м³ | Расчёт заготовки | Включён ли припуск |
| Количество | шт. | Заявка | Что считается одной позицией: деталь, комплект или узел |
Это примеры оформления, а не обязательный набор единиц для любого заказа.
Для однородного материала массу рассчитывают как произведение плотности и объёма: m = ρV. При плотности в кг/м³ объём подставляют в м³. Если плотность выражена в г/см³, а объём — в см³, результат получится в граммах.
Массу заготовки и готовой детали лучше указывать раздельно. Иначе число без пояснения не показывает, учтён ли металл, который снимут при обработке.
Для изготовления деталей по чертежам исходные данные удобно собрать в одном комплекте: чертёж, количество и пояснения к единицам.
Как проверить единицы и найти ошибку в расчёте
Проверка единиц помогает обнаружить ошибку до использования результата. При сложении и вычитании величины приводят к одной единице. В произведениях и дробях преобразуют единицы вместе с числами. Затем проверяют размерность результата: например, произведение плотности в кг/м³ и объёма в м³ должно дать массу в килограммах. Это полезная проверка, но она не доказывает правильность всей формулы.
Если для перевода мм² в м² применить коэффициент 10⁻³ вместо 10⁻⁶, результат окажется завышен в тысячу раз. Ошибка видна из сравнения коэффициентов.
Совпадение размерностей не гарантирует верный ответ.
И ρV, и 2ρV имеют размерность массы. Проверка единиц не определит, нужен ли множитель 2. Для этого придётся проверить формулу и исходные условия.
Перед передачей расчёта полезно сверить:
- У каждого значения есть единица или однозначное пояснение.
- Приставка прочитана с учётом регистра.
- При переводе площади и объёма учтена степень.
- Единицы плотности и объёма согласованы.
- Масса одной детали отделена от массы партии.
- Количество деталей не подменено массой без расчёта.
Погрешность измерения проверяют отдельно: как рассчитать абсолютную и относительную погрешность. Правильный перевод единиц сам по себе не показывает точность исходного измерения.
Пришлите чертёж и количество деталей, указав единицы и пояснив, к чему относится масса: к заготовке, готовой детали или партии.
Частые вопросы
Как перевести градусы Цельсия в кельвины?
К числовому значению температуры в градусах Цельсия прибавляют 273,15. Например, 0 °C соответствует 273,15 K. Для разности температур сдвиг не нужен: изменение на 10 °C равно изменению на 10 K. Связь температурных шкал приведена в описании температуры Цельсия в брошюре СИ [1].
Что делать, если на чертеже часть размеров указана в дюймах?
При пересчёте используют точное соотношение: 1 международный дюйм = 25,4 мм. В приложении B к руководству NIST SP 811 приведён коэффициент перевода дюйма в метр: 2,54 × 10⁻² [2]. Например, 50 дюймов = 1270 мм. Обозначение дюймовой резьбы нельзя заменять простым пересчётом числа: сначала нужно определить, что именно обозначено на чертеже.
Где посмотреть приставки ронна и кветта, если их нет в таблице?
В полном перечне приставок брошюры СИ [1]. Там ронна обозначена символом R и множителем 10²⁷, кветта — Q и множителем 10³⁰. Таблица в этой статье сокращена: она охватывает приставки, которые используются в приведённых расчётах.
Источники
- 1. The International System of Units (SI Brochure) — Международное бюро мер и весов. Таблицы основных и производных единиц подтверждают обозначения и состав единиц; раздел о приставках — десятичные множители; таблица внесистемных единиц — соотношения для минуты, часа, литра и тонны. Раздел о записи значений величин устанавливает пробел между числом и символом единицы с исключением для надстрочных знаков плоского угла.
- 2. NIST Special Publication 811: Guide for the Use of the International System of Units (SI) — Национальный институт стандартов и технологий США. Приложение B, строка для дюйма: коэффициент перевода в метр — 2,54 × 10⁻², то есть 25,4 мм.
- 3. Изменение 18/2021 к ОК 015-94 (МК 002-97) ОКЕИ — приказ Росстандарта от 07.12.2021 № 1735-ст. Подтверждает полное название классификатора ОК 015-94 (МК 002-97) и то, что его изменения утверждает Росстандарт.
- 4. Код единицы измерения в счёте-фактуре — «Главная книга». Код единицы — трёхзначный цифровой код из разделов 1 и 2 ОКЕИ; например, метр — 006, литр — 112.
