Стоимость изготовления детали складывается из шести статей: материал, станко-час, труд оператора, наладка, инструмент и накладные. Калькуляцию считают заново на каждый чертёж. Поэтому похожие детали стоят по-разному. Иногда цех с более дорогим станком называет цену ниже.
Из чего складывается цена детали: шесть статей затрат
В контрактной обработке цену детали собирают из шести статей. Это материал, станко-час, труд оператора, наладка, инструмент и накладные расходы цеха. Доля каждой статьи зависит от операции и от станка.
Загрузка резанием — доля времени, когда шпиндель снимает металл. Остальное время станок ждёт смену инструмента или заготовки.
Цифры ниже — опыт одного цеха, Advance CNC. На вертикальном станке опытный оператор в удачный день мог держать два станка в резании 75% времени. На горизонтальных внимательный оператор в обычный день держал два станка в резании больше 90% времени. Пока одна палета в работе, вторую готовят к запуску.
Чем меньше станок режет, тем дороже минута полезной работы. Ставку часа поэтому считают по конкретному станку. Одна цифра на весь цех для этого слишком груба.
Факт. В цехе Advance CNC опытный оператор в удачный день держал на вертикальных станках два станка в резании 75% времени. На горизонтальных внимательный оператор в обычный день держал два станка в резании больше 90% времени.
Мнение. Одна ставка «рубль в час» на любую деталь и любой станок — грубая прикидка. Станко-час для расчёта привязывают к станку, на котором деталь будут делать.
Стоимость материала и коэффициент использования металла
Чугунный лом - основной материал, стоимость которого определяет расходы на производство деталей. Фото: User:Nino Barbieri · CC BY 2.5
Материал в чертеже задаёт марку и форму заготовки. От формы зависит, сколько металла уйдёт в стружку. В цену входит вся заготовка, вместе со стружкой и обрезью.
Долю отходов считают по технологической карте этой детали. Она зависит от геометрии и от раскроя. Средний процент отходов по отрасли про ваш чертёж почти ничего не говорит. Спросите коэффициент использования металла по своей детали.
Марка задаёт цену заготовки. Нержавеющая сталь, алюминиевый сплав и конструкционная сталь стоят по-разному. Цена заготовки входит в смету.
Что указать в заявке, чтобы материал не раздувал расчёт:
- точная марка стали или сплава, если «любая» для детали не годится
- допустимые аналоги, если основной материал в дефиците
- форма заготовки, если металл у вас уже есть
- требования к сертификату на металл, если они для заказа обязательны
Что приложить к заявке, чтобы технолог посчитал деталь, разобрано отдельно: как заказать деталь по чертежу.
Как считается стоимость станко-часа?
Станко-час в этом расчёте — стоимость часа для самого цеха. Нижняя граница — платёж по кредиту или лизингу за месяц, делённый на часы реальной работы станка.
В расчёт часа стоит включить и содержание станка. Плановое обслуживание, смазку, СОЖ и ремонт после поломки. Если оставить только лизинговый платёж, ремонт после поломки в базу не попадает.
Некоторые компании добавляют в стоимость часа ещё и площадь под станком. Имеет смысл спросить, так ли считает ваш подрядчик.
Одна ставка на простой фрезер и на обрабатывающий центр годится для грубой прикидки. Для расчёта конкретной детали её мало.
Дальше цифры одного цеха, Advance CNC. Цех поднял часовую ставку на работу на горизонтальных центрах на 50%. Детали при этом шли быстрее. Отпускные цены регулярно оказывались на 25% ниже лучшего уровня того же цеха, когда он работал только на вертикальных станках.
Трудоёмкость операции и стоимость труда оператора

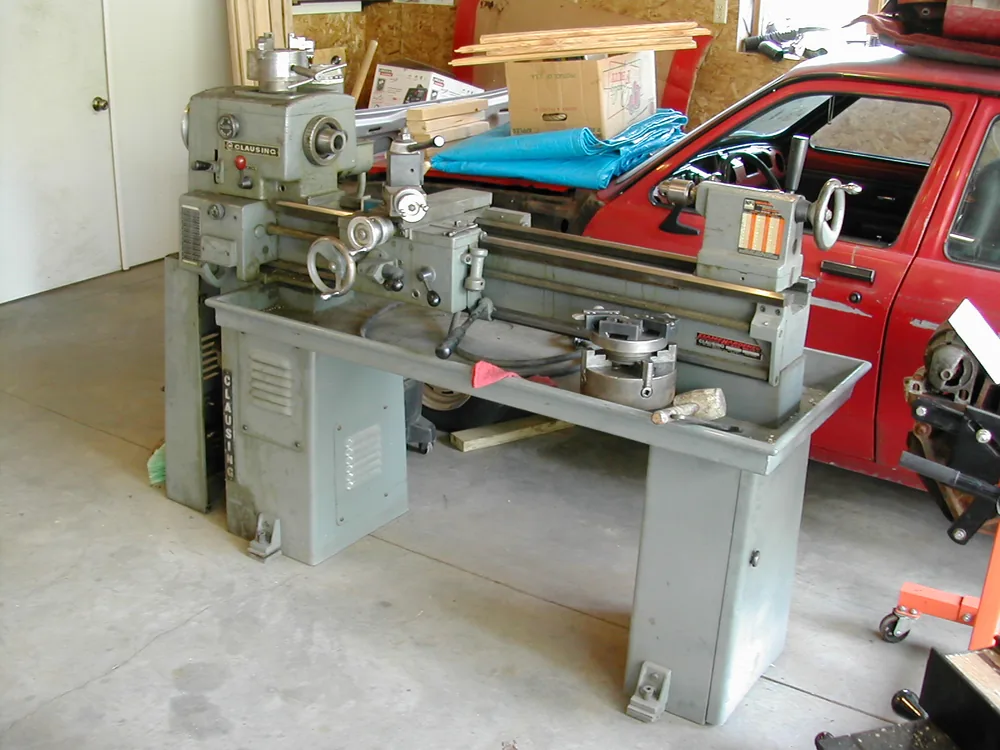

Токарный станок Clausing 5912 с диаметром обработки 12,25 дюйма и расстоянием между центрами 36 дюймов. Фото: Darron Birgenheier from Reno, NV, USA · CC BY 2.0
Стоимость часа оператора для компании шире его оплаты за час. В неё входят страховка, налоги с зарплаты и взносы в пенсионный фонд. Сумма этих начислений нередко равна ставке или превышает её. Когда раскладки льгот нет, Майк Линч в примерах для Modern Machine Shop берёт двойную часовую ставку.
Трудоёмкость задаёт чертёж. Число поверхностей, допуски, требования к чистоте. Чем больше ручной работы и контроля, тем выше доля труда в цене.
У экономии на многостаночном обслуживании есть потолок. Если один оператор ведёт два станка вместо отдельного человека на каждом, выигрыш за час не больше стоимости одного оператора.
Завышенная ставка оператора или заниженная ставка станка портят решение. На бумаге один человек на двух станках выглядит выгоднее, чем выходит по деньгам.
Почему число установок детали определяет цену?
Число установок — сколько раз деталь снимают и ставят заново. Так обрабатывают другую грань. Каждая установка добавляет выверку и пробные проходы. Это время оплачивается и на партии из одной штуки.
У того же цеха есть пример одной детали. Её там называли «коленом». Раньше она требовала семи операций на трёх вертикальных центрах. На горизонтальном центре те же поверхности закрывают две установки.
Время обработки этой детали сократилось с 14 часов до 6. В цифру не входит сэкономленная наладка. Срок сжался по двум причинам: меньше циклов и высокоскоростное фрезерование.
Шесть часов вместо четырнадцати — это время обработки. Сокращение часов ещё не равно такому же сокращению себестоимости. Ставка часа на горизонтальных станках у этого цеха была на 50% выше.
Долгая наладка делает мелкую партию неудобной для цеха. При долгой установке выгоднее закрыть весь объём за один заход. Смена палет и обработка нескольких граней за одну установку снимают часть этого ограничения. Партию тогда можно дробить под график заказчика.
Перед сравнением цен спросите у каждого подрядчика, сколько установок потребует деталь. Это время входит в смету отдельно от самой обработки.
Расход инструмента и охлаждающей жидкости
Инструмент и СОЖ в чертёж обычно не выносят. В цену операции они входят. В расчёте часа станка инструмент оставляют отдельной статьёй.
На одной круглой детали тот же цех заменил черновое точение фрезерованием. Одна концевая фреза сняла объём, на который раньше уходило с десяток кромок токарных пластин и больше.
Там же лёгкие проходы на высокой подаче часто давали более короткий цикл, чем глубокое фрезерование. Глубокий проход при этом выглядит производительнее. Режим меняет и время станка, и расход инструмента.
СОЖ тоже не константа в смете. Её закладывают в содержание станка, вместе со смазкой и обслуживанием. Переход на более производительный станок в том же цехе потянул другие траты: оснастку, инструмент и более подходящую СОЖ.
Накладные расходы цеха
Часть расходов не относится к одному заказу. Их разносят на все заказы цеха. Площадь под станком некоторые компании уже включают в ставку часа. Второй раз в накладные её тогда не кладут.
При тех же постоянных расходах большее число отработанных часов уменьшает долю этих расходов на одну деталь. Простой станка эту долю увеличивает.
Чем расчёт единичного заказа отличается от серии?
Партия снижает цену штуки, когда наладку и подготовку делят на все детали. Час наладки на одной детали ложится на неё целиком. Если деталей 50, на каждую приходится одна пятидесятая этого часа. Так распределяют время наладки по партии.
Когда наладка долгая относительно самой обработки, даже короткая партия заметно меняет цену штуки. С какого количества это станет заметно, решает техпроцесс вашей детали.
Если нужна именно мелкая партия, смотрите, как цех сокращает наладку. Зачем сначала короткий тираж, а не сразу большая серия, разобрано отдельно: опытная партия перед серией.
Пример расчёта себестоимости детали
Ниже учебная калькуляция на округлённых цифрах. Цена вашей детали будет другой. В сумме шесть слагаемых: материал, станко-час на время обработки, труд оператора, доля наладки на партию, инструмент и накладные.
| Статья затрат | Точёная деталь, партия 50 шт | Фрезерованная деталь, партия 20 шт |
|---|---|---|
| Материал | 120 ₽ | 340 ₽ |
| Станко-час × время | 280 ₽ | 950 ₽ |
| Труд оператора | 90 ₽ | 260 ₽ |
| Доля наладки на партию | 40 ₽ | 210 ₽ |
| Инструмент | 15 ₽ | 60 ₽ |
| Накладные расходы | 55 ₽ | 180 ₽ |
| Итого | 600 ₽ | 2000 ₽ |
Пример: точёная деталь из круга
В примере точёная втулка из круга Ø30 мм, партия 50 штук. Заготовка и станко-час дают 400 ₽ из 600 ₽. Наладка на эту партию — 40 ₽ на деталь. Чем короче цикл, тем заметнее в штуке доля заготовки, а не работы станка.
Пример: фрезерованная деталь по чертежу с несколькими гранями
В примере фрезерованная деталь, партия 20 штук, обработка нескольких граней. В таблицу заложен вариант с более коротким циклом, уже после сокращения числа установок. Если установок больше, растут станко-час и доля наладки. Каждая переустановка добавляет выверку. В строках этого примера станко-час и наладка вместе больше стоимости материала.
Типовые ошибки при расчёте стоимости заказа
Если в заявке нет допусков и требований к чистоте, подрядчик закладывает запас на более жёсткий вариант. Цена выходит выше, чем при ясных требованиях на чертеже.
Вторая ошибка — одна ставка станко-часа на всё оборудование. Простой фрезерный станок и станок с ЧПУ тогда получают одинаковый час. Для расчёта конкретного заказа такой ставки мало.
Третья ошибка — сравнивать предложения, не спросив про число установок и размер партии. Разная цена на одну деталь может означать разный техпроцесс и разный тираж в расчёте.
Как снизить цену заказа, не теряя в качестве?
Чтобы цена не раздувалась запасом, начните с чертежа. Укажите реальные допуски и чистоту поверхности. Дальше спросите число установок и способ обработки. Марка металла — не единственное, чем расходятся два предложения.
Если срок позволяет, соберите несколько мелких запусков в одну партию. Доля наладки на штуку падает.
Цены на металлообработку задают ориентир по видам работ. Точную калькуляцию считают по вашему чертежу. Пришлите его — разложим цену по статьям из этой статьи.
Частые вопросы
Почему одинаковые на вид детали стоят по-разному у разных подрядчиков?
Цену собирают из нескольких статей, и у цехов они разные. Своя ставка станко-часа, своя загрузка, свой техпроцесс, своё число установок.
Что дешевле — заказать одну деталь или партию?
В пересчёте на штуку партия дешевле, когда наладка заметна на фоне обработки. Её делят на все детали партии. Если наладка короткая, а почти всю цену составляет металл, разница меньше.
Как снизить стоимость заказа, не теряя в качестве детали?
Дайте чертёж с реальными допусками. Уточните число установок. Если срок позволяет, укрупните партию. Доля наладки и лишняя трудоёмкость в цене штуки при этом падают. Геометрию детали для этого менять не нужно.
