Сталь 40Х для деталей по чертежу: свойства, термообработка и контроль твёрдости

Сталь 40Х — конструкционная легированная сталь для валов, осей, втулок и других нагруженных деталей. Её твёрдость и прочность зависят от состояния поставки, термообработки и сечения детали. Для заказа по чертежу нужно задать конечные свойства и места контроля: одной записи «40Х» недостаточно.

Для каких деталей подходит сталь 40Х

Сталь 40Х рассматривают для валов, осей, втулок и нагруженного крепежа, когда свойства детали нужно получить термообработкой. Это конструкционная хромистая сталь: выбор марки связывают с нагрузкой, сечением и условиями эксплуатации. Для заказа по чертежу сначала определяют, что должна выдерживать деталь, затем назначают состояние материала и критерии приёмки.

У вала проверяют изгиб, кручение и работу посадочных поверхностей. У втулки — контактное давление и износ. Для шестерни или звёздочки отдельно рассматривают рабочую поверхность зубьев и сердцевину: требования к ним могут различаться.

Одного перечня применений для выбора недостаточно.

В подшипниковом узле из 40Х можно рассматривать вал или сопряжённую втулку. Рабочие кольца и тела качения требуют отдельного обоснования материала; универсальной замены подшипниковой стали здесь нет.

Возможность закалки полезна, если заказчик задаёт конечные свойства. Одновременно приходится учитывать деформации, защиту от коррозии и сварные соединения. Результат выбора — согласованный материал и требования, которые изготовитель сможет проверить на готовой детали.

Марку стали выбирают вместе с условиями работы и конечным состоянием детали. Название материала само по себе не задаёт требования к приёмке.

Состав стали 40Х и расшифровка марки

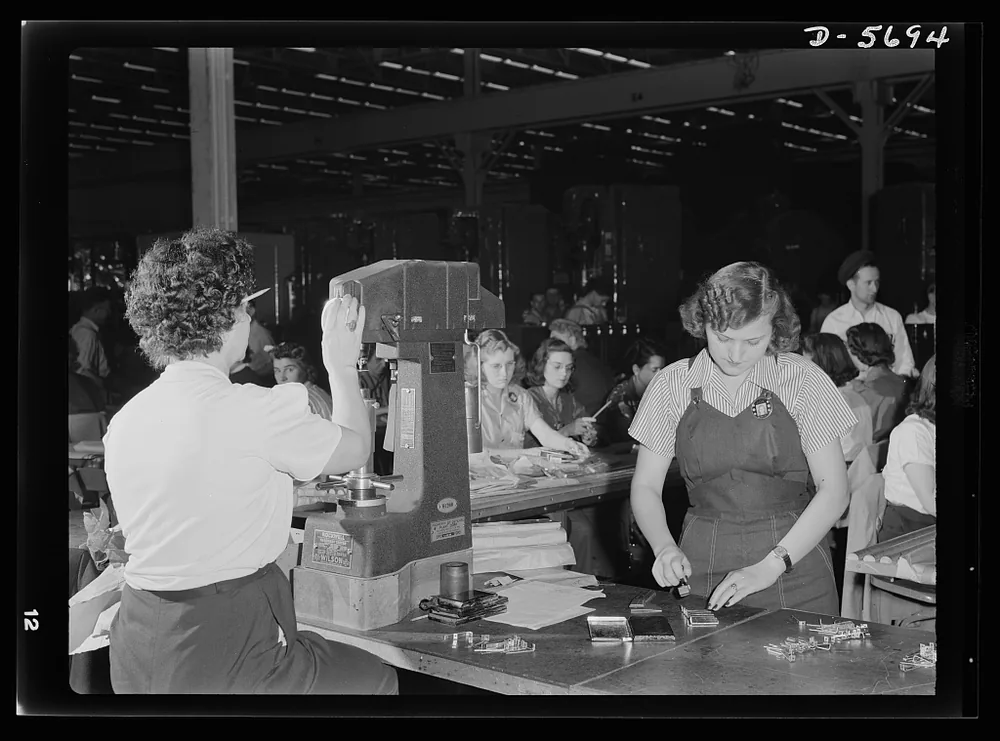

Опытные работницы завода Уиллоу-Ран работают на твердомере Роквелла, а начинающие нумеруют мелкие детали. Фото: Ann Rosener · Public domain

Сталь 40Х содержит углерод и легируется хромом. Начальная часть обозначения связана со средним содержанием углерода, буква «Х» обозначает хром. Условное обозначение марки помогает понять семейство материала, однако нормативные диапазоны состава нужно брать из применимого стандарта. Требования к химическому составу 40Х устанавливает ГОСТ 4543.

Углерод влияет на результат закалки и сочетание прочности с пластичностью. Хром повышает прокаливаемость — способность получать закалённую структуру в глубине сечения. Наличие хрома не делает 40Х нержавеющей: коррозионную стойкость детали оценивают отдельно.

Числовые диапазоны здесь требуют сверки с текстом стандарта.

Перед закупкой уточните действующую редакцию стандарта и её область применения. Состав плавки и допустимые отклонения в готовом прокате проверяют раздельно. Расхождение нижней границы углерода в справочниках нельзя разрешать усреднением: нужно установить источник каждого значения.

Твёрдость и механические свойства в разных состояниях

У стали 40Х нет одной неизменной твёрдости: термообработка меняет структуру и показания HBW или HRC. Характеристики следует читать вместе с состоянием материала, размером образца и условиями испытаний. Значение из справочника помогает оценить вариант обработки, но становится требованием к заказу только после согласования его применимости к детали.

Для разных состояний нужны отдельные подтверждения:

Предел прочности характеризует сопротивление растяжению перед разрушением. Предел текучести помогает оценить начало необратимой деформации. Относительные удлинение и сужение описывают пластичность испытанного образца; подменять ими допустимую деформацию готового узла нельзя.

Ударную вязкость записывают с обозначением KCU или KCV, типом образца, температурой испытания и единицами. Разная форма надреза меняет условия испытания, поэтому результаты нельзя объединять в одну безымянную строку.

HBW и HRC получают разными методами измерения. Приблизительный пересчёт пригоден для ориентирования; приёмку проводят по согласованной шкале. Нормативные требования отделяют от справочных результатов, полученных на конкретном образце.

Поверхностная твёрдость характеризует место измерения. Для вывода о свойствах сердцевины нужны отдельные основания.

Какие физические свойства учитывать при работе детали

Физические свойства 40Х нужны для расчёта массы, деформаций и посадок при нагреве. Плотность используют вместе с объёмом детали, модуль упругости — при оценке прогиба, коэффициент теплового расширения — при расчёте изменения размеров. Каждое числовое значение следует брать из проверенного источника с указанной температурой и единицами измерения.

Например, при нагреве вала и корпуса зазор зависит от расширения обоих материалов. Данных только по валу недостаточно. В чертеже или расчётной документации фиксируют условия, при которых посадка должна сохранять работоспособность.

Теплопроводность влияет на распределение температуры и скорость выравнивания нагрева. Вместе с теплоёмкостью она помогает оценивать переходные процессы; справочные значения при одной температуре нельзя автоматически переносить на весь рабочий диапазон.

Допустимую температуру эксплуатации устанавливают по совокупности условий: нагрузке, длительности нагрева, состоянию после отпуска, среде и требованиям к узлу. Одна таблица физических характеристик такого решения не даёт.

Как термообработка и сечение меняют результат

Термообработку 40Х выбирают по требуемым свойствам и геометрии детали. Отжиг применяют для подготовки структуры и облегчения обработки, нормализацию — для изменения исходного структурного состояния. Закалку сочетают с отпуском, который позволяет управлять свойствами после охлаждения. Улучшением называют закалку с высоким отпуском; режим согласуют для конкретной заготовки.

Прокаливаемость описывает глубину формирования закалённой структуры при заданных условиях охлаждения. Хром повышает прокаливаемость, однако результат всё равно зависит от сечения и теплоотвода. Поверхность массивного вала и его сердцевина охлаждаются по-разному.

Поэтому универсальный предельный диаметр для любой детали назначать нельзя.

Сечение втулки оценивают по толщине стенки и геометрии переходов. Для вала учитывают ступени, отверстия и зоны изменения диаметра. Когда свойства сердцевины влияют на расчётную нагрузку, заранее согласуют способ их подтверждения: образец, контрольную заготовку или иной предусмотренный технологией метод.

На схеме сечения полезно сопоставить рабочую поверхность, сердцевину и согласованные места измерения. Такая привязка помогает понять, какую часть детали подтверждает каждый результат контроля.

Температуры нагрева, выдержки и охлаждающие среды необходимо уточнить по технологическому источнику и возможностям оборудования. Критические температуры обозначают структурные превращения, а интервалы ковки относятся к горячей деформации. Эти данные требуют проверки и не заменяют готового маршрута изготовления.

Если расчёт детали опирается на свойства сердцевины, способ их подтверждения согласуют до запуска термообработки.

Как выбрать заготовку и состояние поставки

Заготовку из 40Х выбирают по форме детали, припускам и требованиям к материалу. Горячекатаный круг рассматривают для деталей вращения, калиброванный прокат — когда полезны заданные размеры и состояние поверхности заготовки. Поковку оценивают для геометрии и нагрузок, при которых способ получения материала важен для конечного результата.

Калиброванный пруток ещё предстоит обработать до размеров и посадок чертежа. Размер заготовки должен оставлять материал на удаление поверхностного слоя, черновые операции и последующую чистовую обработку.

Перед закупкой проверьте:

• Форму заготовки и возможность получить из неё геометрию детали.
• Размер с припуском на весь согласованный маршрут.
• Стандарт на материал и отдельные требования к виду продукции.
• Состояние поставки, от которого зависит обработка резанием.
• Допустимые поверхностные дефекты и условия их удаления.
• Документ о качестве и связь заготовки с партией материала.

Стандарт на марку стали не заменяет требования к сортаменту и поставке. Для листа или трубы из 40Х отдельно уточняют применимый стандарт и подтверждение изготовителя. Наличие таких заготовок у исполнителя нужно проверить до расчёта заказа.

Маршрут изготовления детали из стали 40Х

Пример маршрута детали из 40Х включает проверку материала, подготовку заготовки, черновую обработку, термообработку, контроль деформаций и чистовые операции. Последовательность выбирают по чертежу, конечной твёрдости и способу упрочнения. Для детали с локально обработанной поверхностью маршрут может отличаться от изготовления вала с требованиями ко всему сечению.

Входной контроль связывает заготовку с документом партии. Затем заготовка проходит механическую обработку: исполнитель формирует геометрию и оставляет согласованные припуски на дальнейшие операции.

После термообработки проверяют, достаточно ли припуска для получения окончательных размеров.

Нагрев и охлаждение могут изменить форму детали. Окалина и обезуглероженный слой тоже влияют на последующую обработку и контроль поверхности. Их учитывают при выборе припуска, места измерения твёрдости и необходимости шлифования.

Состояние стали влияет на резание, нагрузку на инструмент и стойкость режущей кромки. Скорость, подачу и глубину резания уточняют по документации изготовителя инструмента с учётом операции и оборудования.

Приёмка объединяет проверку размеров, шероховатости, твёрдости и согласованных документов. Такой маршрут удобно обсуждать при заказе на изготовление деталей по чертежам: требования определяют состав операций и контрольных точек.

Сварка, коррозия и риски термообработки

Для 40Х сварку и защиту от коррозии нужно согласовать до изготовления детали. Свариваемость ограничивает выбор технологии соединения; необходимость подогрева и последующей обработки определяют по конкретному соединению. Коррозионную защиту выбирают по среде, посадкам и условиям работы. Содержание хрома в марке не отменяет этого требования.

Сварочный нагрев меняет состояние материала возле шва. Если деталь уже прошла термообработку, соединение может потребовать пересмотра конечных свойств и дополнительного контроля. Температуры подогрева без подтверждённой технологии назначать нельзя.

Закалочные трещины и деформации связаны с геометрией, внутренними напряжениями и охлаждением. Переходы сечений, отверстия и острые концентраторы требуют внимания при разработке маршрута.

Риски отпускной хрупкости и флокенов уточняют по материалу, истории заготовки и технологическим источникам. Приписывать эти дефекты каждой детали из 40Х без проверки оснований нельзя.

Заказчик заранее задаёт требования к сварным швам, покрытиям и выявлению дефектов. Нужно также определить этап контроля: после упрочнения, сварки или нанесения покрытия результаты могут отвечать на разные вопросы.

Мнение. Если деталь работает во влажной среде или содержит сварные соединения, согласуйте защиту и технологию соединения до закупки заготовки.

40Х, сталь 45, 40ХН и зарубежные аналоги

Выбор между 40Х, сталью 45 и 40ХН начинается с одинаковых требований: нагрузки, сечения, состояния поверхности и свойств после обработки. Легирование влияет на прокаливаемость, но пригодность марки нужно подтвердить для конкретной детали. Замена материала требует согласования с ответственным за требования чертежа, даже когда составы выглядят близкими.

Сталь 45 можно рассматривать, если её конечные свойства удовлетворяют задаче. У 40Х оценивают пользу хромового легирования. Для 40ХН отдельно проверяют, нужны ли свойства, связанные с хромоникелевым составом.

Обозначения 41Cr4, AISI 5140 и 40Cr встречаются в таблицах соответствий. Их полную взаимозаменяемость необходимо уточнить по конкретным стандартам: сравнить состав, поставку, обработку и гарантируемые характеристики.

Соседние вопросы раскрывают материалы про твёрдость и выбор закалки стали 45 и выбор марки стали под условия работы детали.

Что указать в чертеже и заявке на изготовление

Чертёж детали должен задавать требования к материалу, конечной твёрдости и геометрии, а заявка — уточнять условия поставки и состав документов. Для HBW или HRC указывают диапазон и зоны измерения. Если расчёт зависит от сердцевины, отдельно согласуют её свойства и способ подтверждения: поверхностного измерения для этого недостаточно.

Проверьте комплект требований перед отправкой:

• Марка 40Х, стандарт материала и требования к виду заготовки.
• Состояние поставки и согласованная конечная термообработка.
• Диапазон твёрдости, шкала и доступные места измерения.
• Требования к сердцевине и способ проверки, если они нужны.
• Размеры, допуски, шероховатость и поверхности для обработки после нагрева.
• Документ о качестве с составом плавки, протоколы контроля и прослеживаемость материала.

Факт. Запись «40Х» сама по себе не содержит диапазона твёрдости, шкалы измерения или координат контрольных участков.

Если допустимо измерение на образце, согласуйте его связь с партией и режимом обработки. След от измерения на готовой детали тоже нужно учитывать: контрольная площадка должна быть доступна и допустима по назначению поверхности.

Состав операций, припуски и контроль объясняют, что влияет на цены металлообработки. Проверьте эти требования и отправьте чертёж для расчёта изготовления детали из 40Х.
