Чтобы создать проект нестандартной детали, нужны эскиз с размерами, 3D-модель и чертёж с допусками, материалом и шероховатостью. Метод обработки подрядчик подберёт сам, но только по полному комплекту. Ниже — путь от идеи до пробной партии и ошибки, из-за которых заказ возвращается с вопросами.
Что такое нестандартная деталь и когда её заказывают
Сломалась шестерня в редукторе, а купить такую уже нельзя: станок снят с производства, в каталогах её нет. Деталь придётся сделать заново. Это нестандартная деталь: её нет в каталогах стандартных изделий, и делают её под конкретный узел. Нет чертежа — нет и заказа: цех не сделает «такую же, только лучше» по описанию на словах.
Поводов заказывать обычно три: замена снятой с производства детали, новый узел, доработка существующего изделия. Во всех случаях работа начинается с проекта.
Проект детали — не презентация идеи. Это набор документов и решений: что деталь делает, из чего сделана, с какой точностью и как обрабатывается. Всё записано на чертеже, чтобы другой человек изготовил ту же деталь без звонков автору.
Путь от идеи до детали: шесть этапов

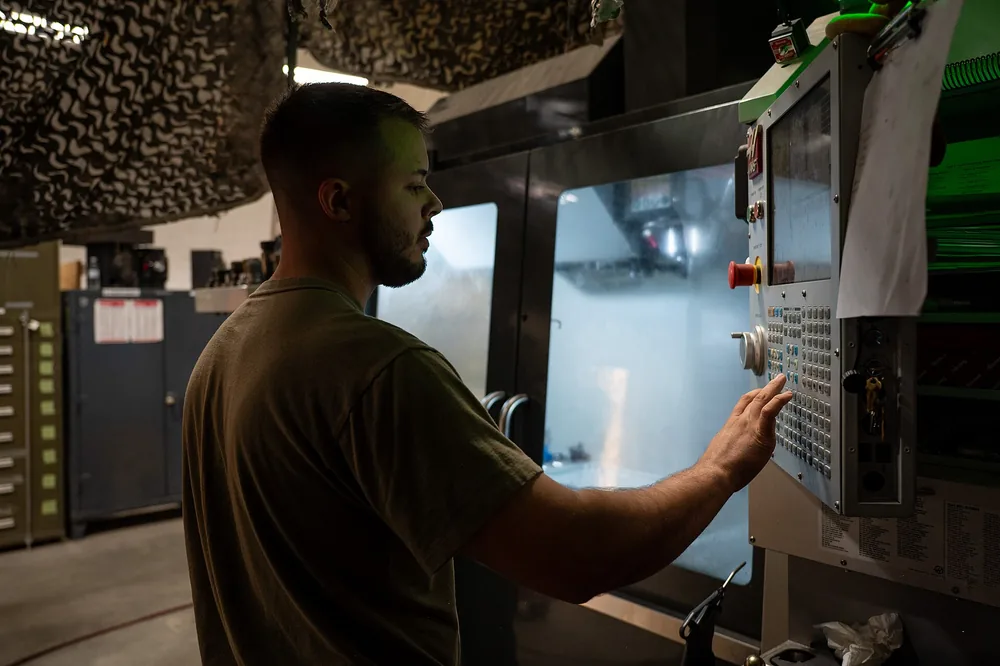

ЧПУ станок — основной метод обработки при производстве металлических деталей. Фото: U.S. Air Force photo by Senior Airman Erin Dunkleberger · Public domain
Путь состоит из шести этапов: задача, эскиз, 3D-модель, чертёж, расчёт у подрядчика и опытный образец. После образца идут пробная партия и серия. Первые четыре этапа заказчик проходит сам или с конструктором, пятый и шестой — вместе с подрядчиком.
- Задача и условия работы. Результат: записано, что деталь выдерживает и с чем соединяется.
- Эскиз. Результат: лист с формой и ключевыми размерами.
- 3D-модель. Результат: файл, в котором видны сопряжения с соседними деталями.
- Чертёж. Результат: документ с допусками, материалом и техническими требованиями.
- Расчёт и разбор технологичности. Результат: стоимость, срок и замечания подрядчика к конструкции.
- Опытный образец. Результат: деталь, проверенная в узле.
Маршрут можно сократить, если деталь простая, а материал известен: тогда модель необязательна, хватит эскиза и чертежа. Чертёж и расчёт пропускать нельзя. Без чертежа нечего изготавливать, без расчёта неизвестны цена и срок.
Этап закончен, когда есть его результат. Чертёж не готов — рано просить образец. Сроки этапов зависят от детали, их называет подрядчик после расчёта.
Эскиз и 3D-модель: с чего начать, если чертежа ещё нет

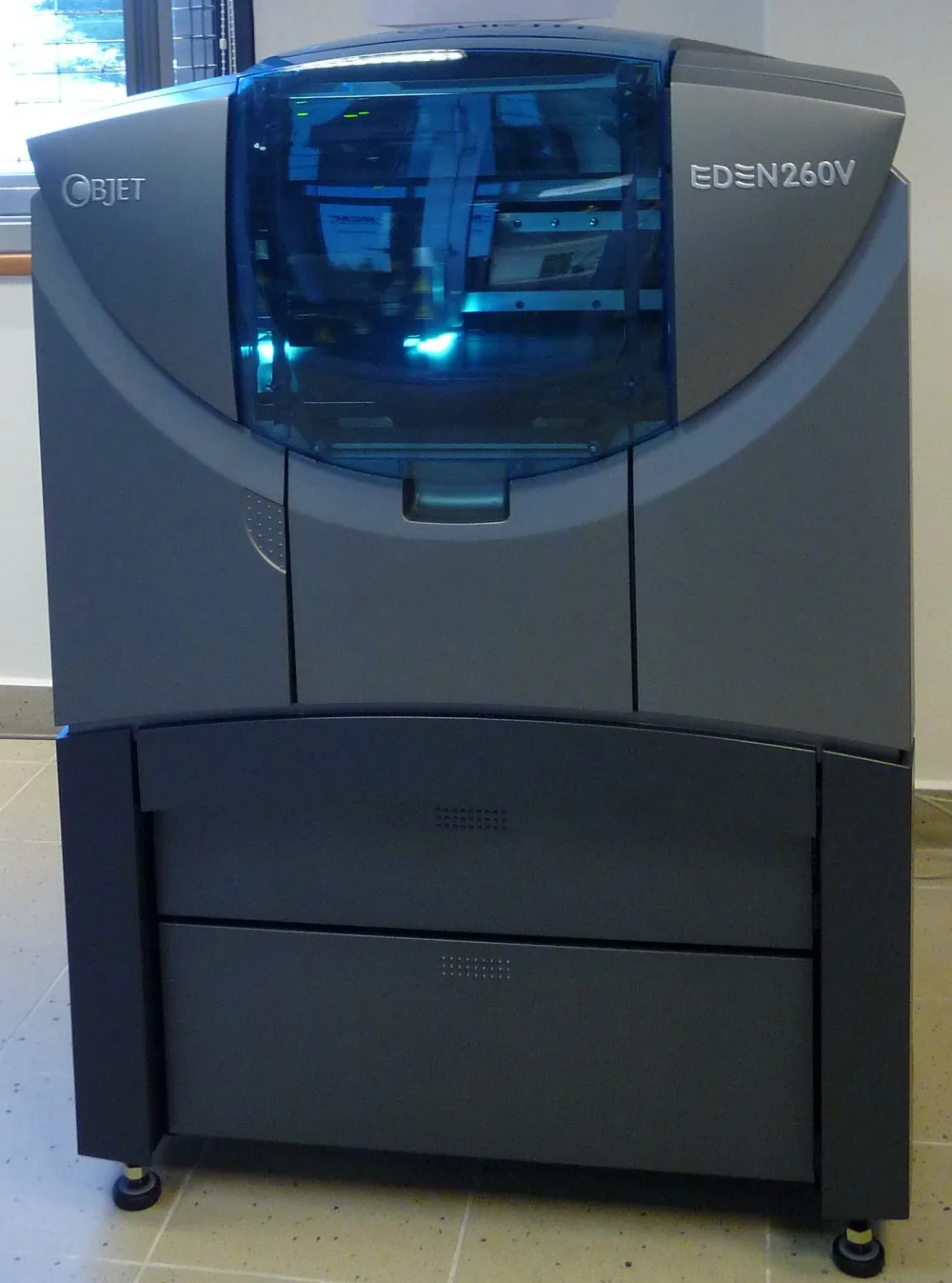

3D принтер Objet Eden 260V с технологией Polyjet — инструмент для быстрого прототипирования деталей. Фото: Vigh Előd · CC0 1.0
Если чертежа нет, начните с эскиза от руки: форма, ключевые размеры, посадочные места. Затем сделайте 3D-модель: она покажет, как деталь встанет рядом с соседними, и вскроет столкновения элементов. Модель дополняет чертёж, но не заменяет его: допуски, материал и шероховатость фиксирует чертёж.
Начинайте с функции. Ответьте на три вопроса: что деталь выдерживает, с чем сопрягается, где стоит. Ответы покажут, какие размеры критичны, а какие можно не уточнять.
Если есть образец, снимите размеры штангенциркулем и сфотографируйте деталь с нескольких сторон. Отметьте изношенные места: износ показывает, где реальная нагрузка. Эту часть заказчик вполне делает сам, без конструктора.
Модель показывает форму, чертёж фиксирует требования. Производство ведётся по чертежу.
Чертёж: что на нём должно быть, чтобы деталь получилась той же
Чертёж нестандартной детали оформляют по правилам ЕСКД. Деталь изготавливают по чертежу, и всё, чего на нём нет, подрядчику приходится выяснять или додумывать.
Перед отправкой проверьте по списку:
- Виды и разрезы показывают всю форму, скрытые полости не оставлены на догадку.
- Размеры проставлены так, что прочитать их можно одним способом, без «двойных» цепочек.
- В основной надписи указаны обозначение и марка материала.
- Допуски стоят там, где они нужны.
- Шероховатость указана на функциональных поверхностях.
- Технические требования записаны: термообработка, покрытие, острые кромки.
- Указаны версия и дата чертежа.
Чаще всего пропускают материал и версию. Без материала цех не рассчитает стоимость. Без версии при доработках неясно, по какой редакции идёт работа.
Материал, допуски и шероховатость: назначать по задаче, а не «с запасом»
Материал, допуски и шероховатость назначают по задаче детали. Допуск влияет на стоимость и срок изготовления: чем строже требование, тем больше операций и проверок. Строгие допуски и чистая поверхность нужны там, где деталь сопрягается или трётся. На остальных поверхностях они только удорожают работу.
Материал: что решить до чертежа
Исходите из условий работы: нагрузка, среда, температура. Материал влияет на метод обработки: от него зависят режимы резания, гибка и сварка. Если нужен аналог, согласуйте замену письменно и впишите марку в основную надпись чертежа.
Допуски и шероховатость: где нужны, а где нет
Точные размеры оставьте посадочным местам, для остальных укажите общие допуски в технических требованиях. Шероховатость проставьте на поверхностях, которые сопрягаются или трутся. Термообработку и покрытие вынесите отдельной строкой в технические требования. Численные значения и достижимую точность называет технолог подрядчика: они зависят от оборудования.
Чем строже допуск и чище поверхность, тем дороже и дольше. Ужесточайте только сопрягаемые места.
Технологичность: как форма детали определяет метод обработки
Технологичность конструкции определяет выбор метода обработки. Форма подсказывает способ: тело вращения точат, корпус с плоскостями и карманами фрезеруют, листовую заготовку режут и гнут, сборную конструкцию сваривают. Один узел часто можно сделать разными способами, но цена и срок у них разные.
| Метод | Для каких деталей подходит | Что усложняет |
|---|---|---|
| Токарная обработка | валы, втулки, фланцы | длинные тонкие детали, несоосные элементы |
| Фрезерная обработка | корпуса с плоскостями, пазами и карманами | глубокие узкие карманы, острые внутренние углы, тонкие стенки |
| Лазерная резка | плоские детали из листа | мелкие элементы контура относительно толщины листа |
| Гибка | листовые детали с изгибами | малый радиус гибки, отверстия рядом с линией сгиба |
| Сварка | сборные конструкции из нескольких заготовок | недоступный для горелки шов, коробление тонких деталей |
Токарная или фрезерная обработка
Тела вращения идут на токарный станок, корпусные детали — на фрезерный. Если деталь сочетает то и другое, её обрабатывают в два приёма. Недоступные для инструмента места лучше убрать из конструкции ещё на чертеже, иначе цех предложит переделку. Как выбрать маршрут обработки под деталь, помогает разобраться раздел «Технологии».
Лазерная резка, гибка и сварка
Листовые и сборные детали закладывают с учётом гибки и шва: радиусы сгиба и доступ к сварному соединению задают в чертеже заранее. Технологичность обсуждают с подрядчиком до утверждения чертежа, а не после: правка на бумаге ничего не стоит.
Что передать подрядчику, чтобы получить расчёт с первого раза
Для расчёта передайте PDF-чертёж, модель в нейтральном формате (например, STEP), для листовых деталей — DXF, а также материал, количество, термообработку и покрытие. Допуски и шероховатость уже на чертеже. Список форматов, которые принимает производство, уточните у технолога до отправки.
| Элемент пакета | Зачем нужен | Что без него |
|---|---|---|
| PDF-чертёж | по нему считают и изготавливают деталь | расчёт невозможен или идёт с допущениями |
| 3D-модель (STEP) | показывает форму и упрощает подготовку обработки | форму приходится читать только по видам |
| DXF для листовых деталей | задаёт контур для резки | контур строят по чертежу, растёт риск ошибки |
| Материал и марка | определяет метод и стоимость заготовки | уточняющие вопросы, потеря срока |
| Количество | цена единицы зависит от объёма | расчёт на одну штуку вместо партии |
| Термообработка и покрытие | отдельные операции | не попадают в цену и срок |
Если планируете партию, скажите об этом сразу. Цену единицы считают от объёма, и разовый расчёт для партии не подойдёт. Подробнее о заявке написано в статье как подготовить запрос на расчёт изготовления деталей.
Опытный образец, пробная партия, серия: как двигаться без лишних рисков
Опытный образец проверяет, что деталь встаёт на место и работает, а вместе с ней — технологичность конструкции. Замечания правят в чертеже, а не в голове: иначе следующая партия повторит ту же ошибку. Образец принимают по чертежу: сверяют размеры и посадки в узле, а не «на глаз».
Пробная партия нужна, когда деталей много или сборка чувствительна к разбросу размеров. Кроме размеров в ней смотрят повторяемость и то, как детали собираются в узел. Что указать подрядчику, разобрано в статье про пробную партию перед серийным заказом.
К серии переходят, когда образец принят, а чертёж исправлен. Сроки и стоимость называет подрядчик после расчёта.
Мнение. Если деталей нужно больше нескольких штук, начните с одного образца: ошибка в одной детали дешевле ошибки в партии.
Частые ошибки в чертежах и заданиях
Заказ возвращается с вопросами или деталь выходит негодной обычно по пяти причинам. Каждая стоит времени, а иногда и денег.
- Чертёж без материала или с неясной маркой. Цех не рассчитает стоимость и вернёт вопросы.
- Одинаково жёсткие допуски на все размеры. Цена и срок растут без пользы для узла.
- Модель не совпадает с чертежом. Цех не знает, чему верить, и запрашивает уточнение.
- В работе старая версия. Деталь делают по устаревшему чертежу, итог — брак.
- Конструкция, к которой инструмент не может подойти. Деталь придётся переделывать в чертеже.
Итог: что сделать сегодня
Перед отправкой ответьте на три вопроса. Понятна ли функция детали? Указаны ли размеры и материал? Зафиксирована ли версия чертежа? Если на все три ответ «да», комплект готов к расчёту.
Если чертежа нет, отправьте эскиз, образец или фото с размерами: технолог скажет, чего не хватает. После отправки будет расчёт, затем вопросы по конструкции и согласование. Когда комплект собран, пришлите его на страницу изготовления деталей по вашим чертежам: дальше расчёт и разбор технологичности берёт на себя подрядчик.
Частые вопросы
Как спроектировать деталь для изготовления на заказ?
Начните с функции: что деталь выдерживает и с чем соединяется. Затем сделайте эскиз, 3D-модель и чертёж с допусками, материалом и шероховатостью — по этому комплекту подрядчик считает цену.
Что считается нестандартной деталью?
Деталь, которой нет в каталогах стандартных изделий и которую изготавливают по чертежу заказчика под конкретную задачу.
