Для металлообработки «проектная документация» — это конструкторская документация по ЕСКД: чертёж детали, сборочный чертёж, спецификация и технические требования. Строительные стандарты сюда не относятся. Чтобы производство посчитало заказ без переписки, на чертеже должны быть размеры с допусками, шероховатость, материал и указания по резьбе и швам.
О какой документации речь: чертежи для станка, а не проект здания
Для изготовления детали нужна конструкторская документация (КД). Её правила задаёт ЕСКД — единая система конструкторской документации. Задача КД проста: цех делает деталь по чертежу и не звонит заказчику с вопросами. Строительная проектная документация описывает здание и идёт по другим стандартам.
Строительные стандарты к деталям неприменимы: они задают состав разделов проекта здания. Разницу проще увидеть в таблице.
| Параметр | Строительная ПД | КД по ЕСКД |
|---|---|---|
| Что описывает | Здание, объект строительства | Деталь, узел, сборку |
| Правила оформления | Стандарты строительной документации | Стандарты ЕСКД |
| Кому нужна | Застройщику, проектировщику здания | Заказчику детали, конструктору, технологу |
Заказчик приносит исходные данные, конструктор оформляет их по ЕСКД, технолог проверяет, можно ли деталь изготовить. Для одной детали обычно достаточно рабочей документации.
Что входит в комплект КД для производства
Комплект КД — это набор документов, по которому цех изготавливает изделие без уточнений. Минимум — один чертёж детали. Для узла добавляются сборочный чертёж и спецификация.
Каждый документ закрывает свой вопрос производства. Чертёж детали отвечает на вопрос «что делаем»: из него цех берёт форму, размеры, допуски и шероховатость. Сборочный чертёж показывает, как детали соединяются в узел. Спецификация перечисляет состав узла: детали, стандартные изделия, материалы. Если деталь одна и в сборку не входит, спецификация не нужна.
Технические требования пишут на поле чертежа: термообработка, покрытие, правила приёмки. Основная надпись фиксирует обозначение, материал, массу и масштаб.
Комплект КД — это всё, что нужно цеху, чтобы изготовить деталь и не звонить заказчику.
Как сделать чертёж: путь от образца, эскиза или модели

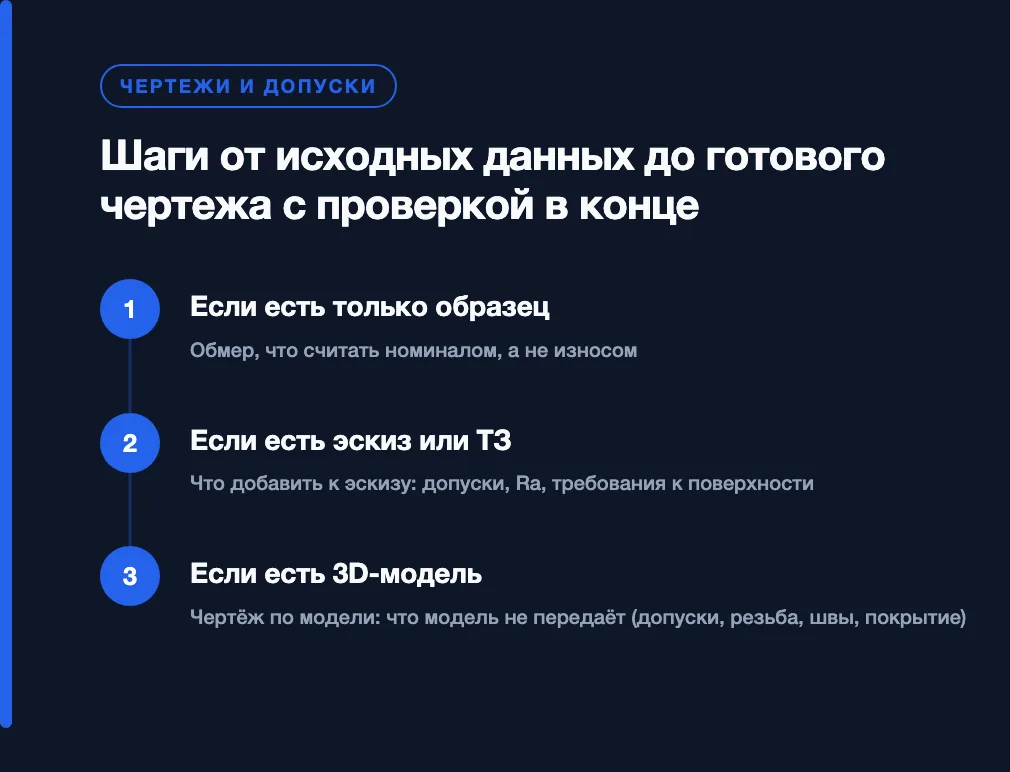

Шаги от исходных данных до готового чертежа с проверкой в конце
Чертёж по любым исходным данным делают в одном порядке. Сначала определите функцию детали, узлы, с которыми она сопрягается, и материал. Без этого не решить, какие размеры критичны.
- Обмерьте образец или откройте модель.
- Выберите виды, разрезы и сечения.
- Проставьте размеры.
- Назначьте допуски.
- Укажите шероховатость.
- Впишите материал и покрытие.
- Напишите технические требования.
- Заполните основную надпись.
Чертёж готов, если по нему можно изготовить деталь и не задать ни одного вопроса. Проверьте это: отдайте чертёж коллеге, который деталь не видел.
Если есть только образец
Обмерьте деталь и отделите номинал от износа: изношенную посадочную поверхность не копируйте как норму. Материал определите заранее, без марки расчёт невозможен. Марка неизвестна — скажите об этом сразу, технолог подскажет, как её установить.
Если есть эскиз или ТЗ
Дополните эскиз тем, чего в нём обычно нет: допусками, шероховатостью, требованиями к поверхности. Спорные размеры согласуйте до чистовика, а не после запуска в работу.
Если есть 3D-модель
Модель даёт форму, но не передаёт допуски, резьбы, сварные швы и покрытие. Эти данные вносят в чертёж по модели. Подробнее о файлах — в разделе про форматы ниже.
Что должно быть на чертеже, чтобы его понял производитель
Чертёж понятен производителю, когда на нём есть формат и линии по правилам ЕСКД, размеры с отклонениями, шероховатость, резьба, сварные швы, материал и требования к приёмке. Ниже — что должно быть на чертеже и что забывают чаще всего. Общую памятку держим в разделе что должно быть на чертеже, чтобы его посчитали без переписки.
| Элемент чертежа | Что чаще всего забывают |
|---|---|
| Форматы, масштабы, линии, шрифты | Указать масштаб и не смешивать типы линий |
| Виды, разрезы, сечения | Показать разрез там, где есть внутренние полости |
| Размеры и предельные отклонения | Отклонения на сопрягаемых размерах |
| Шероховатость | Значение для рабочих поверхностей |
| Резьба | Тип, шаг и глубину |
| Сварные швы | Тип шва и его размер |
| Материал, термообработка, покрытие, приёмка | Марку материала и вид покрытия |
Допуски и шероховатость: сколько указывать и откуда брать
Допуск — это разрешённое отклонение размера. Жёсткие допуски нужны там, где деталь что-то сопрягает: посадочные диаметры, пазы под шпонки, базовые плоскости. Остальное закрывает одна запись об общих допусках в технических требованиях.
Как читать квалитеты, разобрано в статье как читать допуски по квалитетам. Шероховатость Ra указывают на рабочих поверхностях, остальные закрывают знаком «остальное». Конкретные значения Ra и квалитета выбирают по функции детали и виду обработки.
| Вид обработки | Где чаще нужен жёсткий допуск | Что записать на чертеже |
|---|---|---|
| Точение | Посадочные диаметры, торцы | Квалитет и Ra посадочных поверхностей |
| Фрезерование | Базовые плоскости, пазы | Допуск на пазы, радиусы внутренних углов |
| Шлифование | Точнейшие посадки | Ra и допуск только там, где без шлифовки нельзя |
| Лазерная резка | Контур детали | Допуск на контур, требования к кромке |
| Гибка | Угол и размеры после гибки | Радиус гиба, допуск на угол |
Мнение. Если размер ничего не сопрягает, оставьте общий допуск: каждый лишний жёсткий допуск добавляет операции и контроль, а работе детали не помогает.
3D-модель и форматы файлов: что заменяет чертёж, а что нет
Модель заменяет чертёж лишь частично. Она даёт форму, но допуски, шероховатость, резьбу, швы и покрытие сама не передаёт. Эти требования фиксирует чертёж. Поэтому подрядчику лучше присылать оба файла.
Модель показывает форму, чертёж фиксирует требования, и присылать лучше оба.
Форматы подбирают под задачу: PDF для чертежа, DXF для плоских деталей под лазерную резку, STEP для модели. Если модель и чертёж расходятся, укажите, что главнее: иначе цех выберет сам или задаст вопрос. О том, как подготовить файл, читайте в статье подготовка 3D-модели для расчёта.
Ошибки в чертежах, из-за которых растут цена и брак
Пять ошибок встречаются чаще остальных, и каждая бьёт по цене, сроку или качеству. Часть из них видна только технологу, который знает, как идёт фрезерная обработка металла. Проверьте свой чертёж по списку.
- Избыточные допуски. Грозят лишними операциями и контролем. Оставьте жёсткий допуск только на сопряжениях.
- Нет радиусов во внутренних углах. Фреза круглая и острого угла не сделает, технолог вернёт чертёж с вопросом. Проставьте радиус, который допускает инструмент.
- Недостижимая или не указанная шероховатость. Цех либо добавит шлифование, либо будет гадать. Указывайте Ra там, где она влияет на работу, и сверяйте с видом обработки.
- Нет указаний по резьбе и швам. Для резьбы нужны тип, шаг и глубина, для шва — тип и размер.
- Нет материала и требований к сертификату. Без марки расчёт невозможен, без требования к сертификату материал придёт без подтверждения.
Сколько стоит и сколько занимает разработка чертежа
Цену и срок разработки чертежа называют после просмотра исходных данных: общей цифры для всех деталей нет. Точную оценку даёт расчёт по вашему образцу, эскизу или чертежу.
На цену и срок влияют четыре вещи. Первая — исходные данные. Чертёж по образцу требует обмера и определения материала, по ТЗ — ещё и расчёта размеров и выбора допусков, поэтому ТЗ обычно занимает больше времени. Вторая — сложность детали. Третья — число деталей в узле: каждой нужен свой чертёж и строка спецификации. Четвёртая — допуски: чем жёстче требования, тем больше проверок и правок.
Что приложить к чертежу, чтобы заказ посчитали за один заход
Для расчёта за один заход нужны шесть вещей. Если чего-то не хватает, расчёт встанет на вопросах, а срок сдвинется.
- Чертёж или 3D-модель. Лучше оба файла: чертёж даёт требования, модель — форму.
- Материал и марка. От них зависят цена и режимы обработки.
- Количество. Разовая деталь и партия считаются по-разному.
- Покрытие. Вид покрытия и требования к нему.
- Термообработка. Вид и нужная твёрдость.
- Приёмка. Нужны ли сертификат на материал и протокол контроля.
Факт. Расчёт по присланному чертежу занимает 3 рабочих дня.
Если чертежа ещё нет, пришлите образец или эскиз: технолог подскажет, чего не хватает. Когда комплект собран, можно отправлять: пришлите чертёж — расчёт за 3 рабочих дня.
Частые вопросы
Как сделать чертёж детали?
Соберите исходные данные: образец, эскиз или 3D-модель. Выберите виды и разрезы, проставьте размеры с допусками, шероховатость, материал и технические требования. Затем заполните основную надпись.
Что входит в комплект конструкторской документации?
Чертёж детали, сборочный чертёж со спецификацией и технические требования. Для одной детали, которая в сборку не входит, достаточно чертежа.
Подходят ли строительные стандарты для чертежей деталей?
Нет. Стандарты строительной проектной документации относятся к зданиям. Для деталей и узлов действует ЕСКД.
