Предел текучести — напряжение, после которого деталь не возвращается в исходную форму: остаётся необратимая деформация. Предел прочности — напряжение, при котором она разрушается. Форму и размеры детали держит первая цифра, поэтому запас считают по ней, а не по большей цифре из справочника.
Две цифры в справочнике: чем текучесть отличается от прочности
Скрепка после слабого изгиба распрямляется, а после сильного остаётся кривой. Такой остаточный изгиб означает, что напряжение превысило предел текучести. Материал ещё не разрушен, но деталь уже потеряла заданную геометрию.
Для кронштейна превышение предела текучести может сместить отверстие, нарушить соосность или ослабить посадку. После снятия нагрузки кронштейн не вернётся к размеру по чертежу. Поэтому при статическом расчёте размерных деталей ориентируются на предел текучести.
Предел прочности показывает максимальное напряжение, которое выдерживает образец при растяжении. Между началом пластической деформации и разрывом металл способен заметно удлиниться. Для готового узла этот участок часто уже неприемлем: вал погнут, посадочная поверхность смята, крепление смещено.
Обе величины записывают в МПа. Один мегапаскаль равен одному ньютону на квадратный миллиметр. В старой документации встречаются кгс/мм²: для перевода значение умножают на 9,80665.
Размеры и работоспособность детали ограничивает предел текучести. Предел прочности показывает более позднюю границу — разрушение образца.
Факт. Для металлов предел текучести обычно составляет 60–90 % предела прочности, но конкретное отношение зависит от материала и его состояния.
Мнение. Если деталь должна сохранить посадки и соосность после нагрузки, сравнивайте материалы по пределу текучести и не выбирайте марку только по большей величине предела прочности.
Диаграмма растяжения: где на ней текучесть и прочность

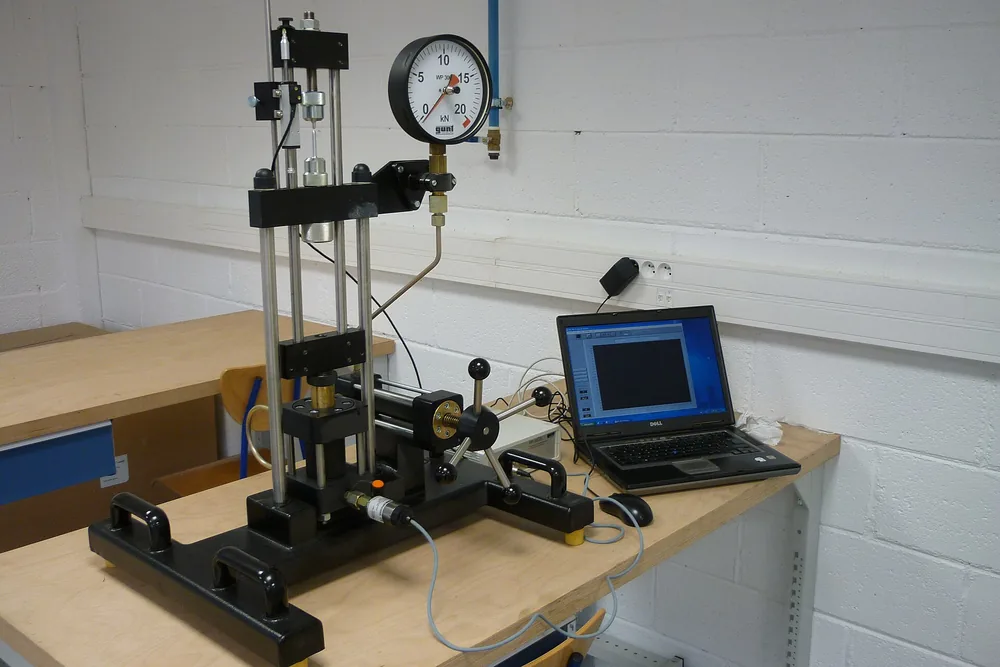

Испытательная машина WP300 применяется для образовательных целей при испытании материалов на растяжение. Фото: Cdang · Public domain
Диаграмма растяжения показывает, как образец отвечает на возрастающую нагрузку. Разрывная машина растягивает его, а измерительная система фиксирует силу и удлинение. После пересчёта получают зависимость напряжения от деформации.
На диаграмме предел текучести расположен раньше предела прочности. Кривая сначала идёт вверх по упругому участку, затем выходит к текучести, снова растёт при упрочнении и достигает максимума. Этот максимум соответствует пределу прочности. После него образуется шейка, а затем образец рвётся.
В документах встречаются старые и международные обозначения: σт, σ0,2, σв, а также ReH, ReL, Rp0,2 и Rm. При чтении сертификата нужно сопоставить обозначение с методом определения, а не выбирать похожее число.
Упругий участок и площадка текучести
На упругом участке деформация обратима: после разгрузки образец возвращается к исходной длине. У некоторых сталей затем появляется площадка текучести. Деформация на ней растёт при небольшом изменении нагрузки. Диаграмма растяжения тем самым прямо показывает переход к необратимому изменению формы.
Упрочнение, шейка и разрыв
После площадки металл упрочняется, поэтому для дальнейшего растяжения требуется большее напряжение. Вершина кривой — предел прочности Rm или σв. Затем деформация сосредотачивается в шейке. Сечение уменьшается, и образец разрушается.
Физический и условный предел текучести: почему у стали их несколько
Физический предел текучести можно определить, когда на диаграмме заметен переход к площадке. В документах для такого поведения встречаются верхний ReH и нижний ReL пределы. Первый соответствует началу текучести, второй — напряжению на её установившемся участке.
У легированных сталей, алюминиевых и других сплавов выраженной площадки может не быть. Тогда физическую границу нельзя снять с кривой одной точкой. Условный предел текучести σ0,2 заменяет физический предел: он задаёт единый способ измерения при плавном переходе к пластической деформации.
Для определения Rp0,2 на графике проводят линию, параллельную упругому участку и смещённую на 0,2 % деформации. Напряжение в месте пересечения этой линии с кривой принимают за условный предел текучести. В чертеже и сертификате индекс нельзя опускать: σ0,2 описывает конкретный критерий.
| Величина | Старое обозначение | Обозначение в новых документах | Где находят на диаграмме |
|---|---|---|---|
| Верхний предел текучести | σт | ReH | В начале падения или остановки роста напряжения |
| Нижний предел текучести | σт | ReL | На установившейся площадке текучести |
| Условный предел текучести | σ0,2 | Rp0,2 | В пересечении кривой с линией смещения 0,2 % |
| Предел прочности | σв | Rm | В максимуме инженерной диаграммы |
Редакцию стандарта и принятые в ней обозначения проверяют при подготовке требований. Номер без редакции не объясняет, по какой методике испытали материал.
По какой цифре считать деталь: σт, σв и их отношение

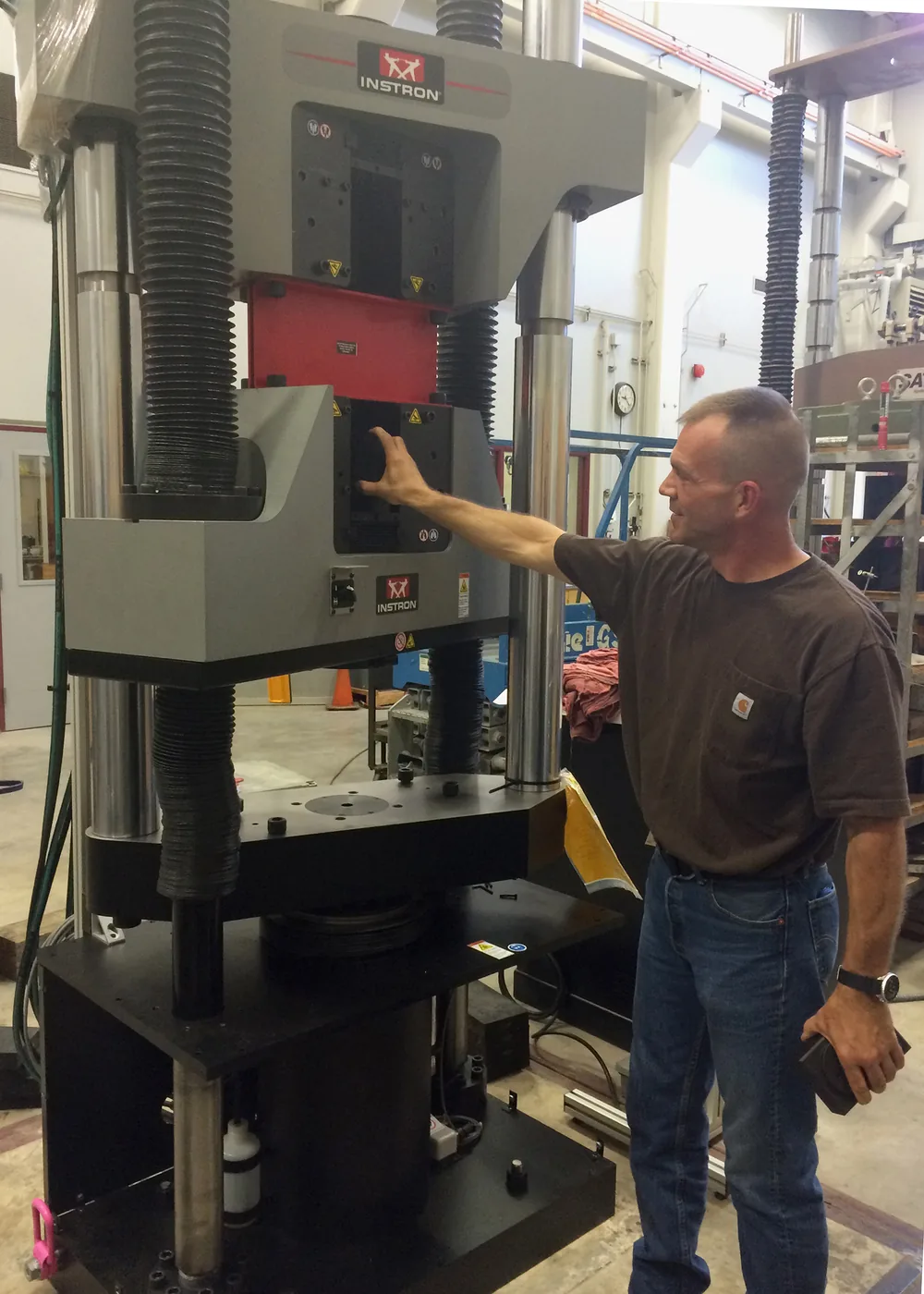

Испытательное оборудование для определения предела текучести и прочности материалов. Фото: Oregon Department of Transportation · CC BY 2.0
Для статически нагруженной металлической детали рабочее напряжение обычно сравнивают с σт или Rp0,2. Такой расчёт ограничивает остаточную деформацию. Предел прочности нужен для оценки разрыва и аварийной перегрузки, но не заменяет проверку по текучести.
У посадочного места или оси небольшая пластическая деформация меняет геометрию раньше разрушения. Узел может заклинить, получить биение или потерять натяг. Здесь решает предел текучести.
При однократной перегрузке предел прочности помогает оценить, дойдёт ли повреждение до разрыва. Однако высокий σв сам по себе не гарантирует сохранения формы. Две стали с близким пределом прочности могут иметь разные σт и разный запас до остаточного изгиба.
Отношение σт/σв показывает, сколько пластического резерва остаётся между началом текучести и разрушением. Чем ближе отношение к единице, тем уже этот интервал. Сравнивать его можно только для сопоставимых состояний поставки и условий испытания.
Одинаковый предел прочности не означает одинаковую работоспособность детали: размерную стабильность сравнивают по пределу текучести.
Циклическая нагрузка требует отдельной проверки. Повторяющиеся напряжения около предела текучести постепенно повреждают материал и ведут к усталостному разрушению. Для вала, рычага или крепежа одного статического σт недостаточно: нужны спектр нагрузок, геометрия переходов, качество поверхности и расчёт на усталость.
Где взять цифры: сертификат, ГОСТ на сортамент и маркировка в чертеже
Расчётное значение берут из стандарта на конкретный вид продукции и проверяют по сертификату партии. Таблица из общего справочника может описывать типичный образец, тогда как стандарт задаёт гарантируемый минимум для сортамента, толщины и состояния поставки.
Состояние поставки и термообработка определяют предел текучести вместе с маркой. Нормализация, закалка с отпуском, наклёп и поверхностное упрочнение меняют свойства. По данным инженерного источника, изменение прочности в зависимости от материала и процесса может достигать 50–200 %. Поэтому запись одной марки без состояния не фиксирует требуемое поведение детали.
Сертификат читают в таком порядке:
- Сверяют марку, номер плавки и вид проката с маркировкой заготовки.
- Находят состояние поставки и проведённую термообработку.
- Проверяют σт, Rp0,2 или ReL, затем σв или Rm.
- Сопоставляют толщину заготовки со строкой стандарта на продукцию.
- Сверяют гарантируемые требования с чертежом и расчётом.
Твёрдость помогает быстро оценить однородность материала при входном контроле. Она косвенно связана с прочностью, но не подтверждает измеренный предел текучести без установленной методики пересчёта.
После изготовления нужно принять партию и убедиться, что деталь соответствует чертежу. Сертификат подтверждает исходный металл, а контроль готовой детали — размеры, твёрдость и требования после обработки.
Допускаемое напряжение и запас: разбор на числах
Коэффициент запаса ограничивает рабочее напряжение относительно предела текучести. Для простой оценки используют формулу: допускаемое напряжение равно σт, делённому на n. Значение n выбирают по нормам конкретного изделия, последствиям отказа и достоверности нагрузок.
Рассмотрим условный кронштейн под статической нагрузкой. Числа ниже иллюстрируют порядок расчёта и не описывают реальные марки стали. Для варианта A примем σт = 300 МПа, для варианта B — 450 МПа. При одинаковом коэффициенте n = 2 получим 150 и 225 МПа.
| Условный материал | Состояние поставки | Принятый σт | Коэффициент запаса n | Допускаемое напряжение |
|---|---|---|---|---|
| Вариант A | Заданное в заявке | 300 МПа | 2 | 150 МПа |
| Вариант B | Заданное в заявке | 450 МПа | 2 | 225 МПа |
Допущения примера: статическая нагрузка, температура около 20 °C, отсутствие концентраторов и подтверждённые свойства заготовки. Замена A на B повышает допускаемое напряжение в полтора раза, но не доказывает пригодность детали без проверки геометрии, жёсткости и технологии.
В инженерной рекомендации рабочие напряжения закладывают на уровне 25–50 % предела текучести. Такой диапазон оставляет запас на разброс свойств и неучтённые нагрузки. Для ответственного изделия коэффициент берут из применимых норм, а не из универсальной таблицы.
Что меняет паспортное значение: надрезы, обработка, температура, удар
Паспортное значение относится к образцу и заданным условиям испытания. Реальная деталь содержит переходы сечений, следы обработки и остаточные напряжения. Эти факторы сокращают фактический запас до предела текучести.
- Концентраторы напряжений. У отверстий, надрезов и острых углов локальное напряжение может превышать среднее в 3–5 раз. Галтели и плавные переходы уменьшают пик; радиусы нужно задавать в чертеже.
- Остаточные напряжения. Холодная деформация, формовка и снятие большого припуска меняют распределение напряжений. Тонкую или несимметричную деталь может покоробить после обработки. Технологу нужны сведения о допусках и последующей термообработке.
- Нагрев. Около 200 °C сталь может потерять примерно 20 % прочности. Для горячего узла нельзя без проверки использовать значение, полученное при комнатной температуре. В заявке указывают рабочий диапазон температур.
- Удар. При быстром нагружении материал может показать повышенное сопротивление деформации, но разрушиться хрупко. Статический предел текучести не описывает способность поглощать энергию. Для ударной работы отдельно задают требования к ударной вязкости.
При выборе между холоднокатаной и горячекатаной сталью учитывают не только поверхность и точность заготовки. Важны состояние материала, остаточные напряжения и объём снимаемого припуска.
Что указать в заявке и чем проверить результат
Подрядчику нужны свойства детали после всех операций, а не только название сплава. Марка, состояние поставки и термообработка вместе определяют механические свойства. Эти данные связывают расчёт, закупку заготовки и контроль готовой партии.
Перед запуском подготовьте:
- марку материала и стандарт на нужный вид продукции;
- состояние поставки заготовки;
- режим последующей термообработки, если он задан конструктором;
- минимальный σт, Rp0,2 или твёрдость, когда это требует расчёт;
- рабочую температуру, характер нагрузки и наличие ударов;
- зоны концентраторов, критичные радиусы и требования к поверхности;
- перечень документов и испытаний для приёмки.
Частая ошибка — согласовать замену материала только по σв. Такая замена может уменьшить запас до остаточной деформации. Ещё один риск — заказать нужную марку в другом состоянии и получить иные свойства или коробление после снятия припуска.
Сертификат на заготовку подтверждает плавку и заявленные показатели партии. Твёрдость на готовой детали помогает проверить результат термообработки. Для критичного узла конструктор может предусмотреть испытание образцов-свидетелей по согласованной методике.
Марка без состояния поставки и термообработки не задаёт механические свойства готовой детали.
Если требования уже определены, передайте чертёж, материал и условия работы на изготовление деталей по чертежам. Подрядчик сможет проверить технологичность заготовки и состав контроля до запуска партии.
Частые вопросы
Как перевести кгс/мм² в МПа?
Один кгс/мм² равен 9,80665 МПа. Для практического пересчёта коэффициент часто округляют до 9,81. Перед сравнением старого чертежа с сертификатом приведите обе величины к одной системе единиц.
Что делать, если на диаграмме растяжения нет площадки текучести?
Используют условный предел текучести σ0,2, или Rp0,2. На диаграмме проводят линию со смещением 0,2 % деформации. Напряжение в точке её пересечения с кривой принимают за условный предел.
Что важнее для детали: предел текучести или предел прочности?
Для сохранения размеров и формы расчёт ведут по пределу текучести. Предел прочности показывает границу разрушения и помогает оценить разовую аварийную перегрузку. При циклической или ударной нагрузке дополнительно проверяют усталость и ударную вязкость.
