Размер без допуска на чертеже не значит «делайте как получится»: для него действуют общие допуски по ГОСТ 30893.1, но только если чертёж на этот стандарт ссылается. Нет ссылки — норма остаётся предметом спора. Стандарт делит допуски на классы f, m, c, v, а ссылку и класс записывают в технических требованиях.
Что значит «отклонения не указаны»
«Отклонения не указаны» значит, что у номинального размера нет собственного допуска, и его границы задаёт общий допуск. Это единая норма на все такие размеры чертежа. ГОСТ 30893.1 задаёт её для линейных и угловых размеров, но работает она только тогда, когда чертёж на стандарт ссылается.
Типичный спор выглядит так. Заказчик начертил корпус, у половины размеров допусков нет. Подрядчик сделал деталь с обычной для своего цеха точностью. Заказчик на приёмке промерил её по собственному представлению о «нормальных» отклонениях и нашёл выход. Обе стороны читали один чертёж и получили разные нормы.
Общий допуск нужен, чтобы конструктор не расписывал каждую цифру, а подрядчик не гадал. Это не разрешение делать как удобно: у размера остаются границы, они просто записаны не рядом с ним, а в технических требованиях.
Размер без допуска не свободный: его границы задаёт общий допуск, если чертёж на него ссылается.
Когда общий допуск действует, а когда нет
Шлифовка металла — операция обработки поверхности, выполняемая специализированным инструментом. Фото: Airman 1st Class Deana Heitzman · Public domain
Общий допуск действует, когда на чертеже есть ссылка на ГОСТ 30893.1 и у размера нет собственного допуска. Нет ссылки — стандарт к чертежу не привязан, и норму приходится согласовывать отдельно. Проверять это нужно до запуска в производство, а не на приёмке.
Проще всего мыслить развилкой из трёх вопросов. Есть ли у размера собственный допуск? Если да, он решает всё: индивидуальный допуск на размер исключает действие общего. Если нет, есть ли в технических требованиях ссылка на ГОСТ 30893.1 и класс? Если да, норма понятна. Если нет, нужно действовать самим.
Что делать, когда ссылки нет:
- письменно согласуйте с подрядчиком, какая норма действует: ГОСТ 30893.1 с конкретным классом или его собственные заводские нормы;
- внесите решение в заказ или в чертёж, лучше в оба места;
- получите подтверждение в той же переписке.
Мнение. Если подрядчик отвечает «у нас всё делается по обычной точности» и не называет класс, просите назвать. Фраза без класса — та же неопределённость, только устная.
Четыре класса точности и как выбрать под способ обработки
ГОСТ 30893.1 делит общие допуски на четыре класса: f — точный, m — средний, c — грубый, v — очень грубый. Класс выбирают по обычной точности производства: тому, что цех держит без особых ухищрений. Чем точнее класс, тем дороже оснастка и контроль, и тем дольше идёт заказ.
Полезнее цифр знать, что определяет разброс и что спросить у подрядчика.
| Способ обработки | Что чаще всего определяет точность | Что уточнить у подрядчика |
|---|---|---|
| Точение, фрезеровка | жёсткость заготовки, вылет, число установов | какой класс достижим без доработки |
| Лазерная резка | толщина листа, тепловые деформации | какой класс на контуре и на отверстиях |
| Гибка листа | угол гиба, пружинение | класс на размерах после гиба |
| Сварной узел | усадка и деформации | какие размеры узла нужны с индивидуальным допуском |
Токарная и фрезерная обработка
Разброс зависит от жёсткости заготовки, вылета инструмента и числа установов. Каждая переустановка добавляет погрешность, поэтому размеры, связанные между собой, лучше получать за один установ.
Лазерная резка и гибка листа
Резку и гибку считают отдельно. После гиба линейные и угловые размеры набирают дополнительный разброс, и общий допуск, годный для плоского контура, для гнутой детали может не подойти.
Сварные узлы
После сварки узел усаживается и деформируется. Поэтому размеры сварных узлов часто выносят в индивидуальные допуски, а общий класс оставляют для второстепенных.
На какие размеры общие допуски распространяются, а на какие нет

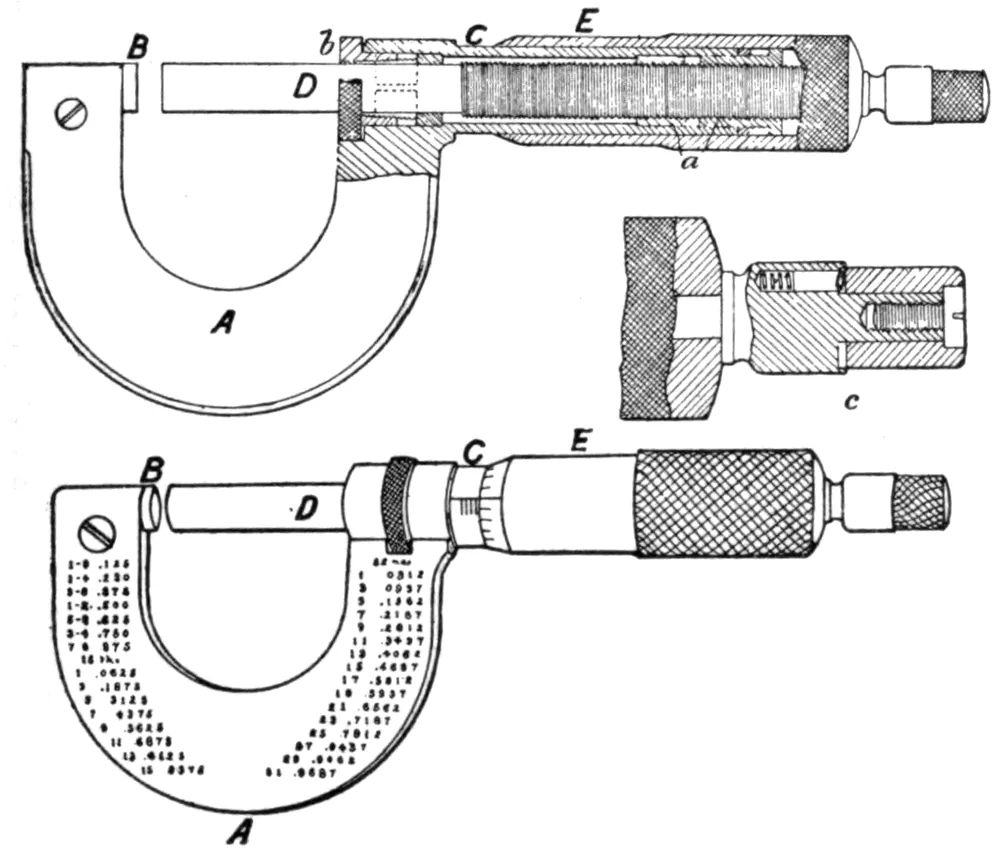

Микрометр с винтовым механизмом — инструмент для прецизионного измерения размеров. Фото: Encyclopædia Britannica · Public domain
Общие допуски распространяются на размеры, у которых нет собственного допуска: линейные, угловые, радиусы скругления и фаски. Не распространяются они на справочные и теоретически точные размеры.
Распространяются:
- линейные размеры — длина, ширина, диаметр без допуска, например длина 45 мм;
- радиусы скругления и фаски — если допуск на них не указан;
- угловые размеры — если допуск на угол не указан.
Не распространяются:
- справочные размеры — на чертеже они помечены звёздочкой и служат только для информации;
- теоретически точные размеры — те, что стоят в рамке и задают положение для допуска формы;
- размеры со ссылкой на другие стандарты — например, размеры резьбы, их допуски определяет свой стандарт.
Ошибка чаще всего в том, что справочный размер меряют как рабочий и предъявляют претензию по допуску, которого у него нет.
Как записать общий допуск на чертеже и как читать записи
Запись общего допуска — одна строка в технических требованиях: ссылка на стандарт и буква класса, например «ГОСТ 30893.1-m». Читать её нужно так: все линейные размеры без допуска идут по таблице класса m для своего интервала. Есть и вторая запись — через квалитеты. Рассмотрим обе, а затем сведём вместе.
Запись через класс точности
В технических требованиях указывают ссылку на ГОСТ 30893.1 и букву класса. Одной строки достаточно, если класс подходит для всех размеров без допуска. Для остальных размеров ставят индивидуальные допуски.
Запись через квалитеты
Запись «H14, h14, ±IT14/2» говорит: отверстия — по H14, валы — по h14, остальные элементы — с симметричным отклонением ±IT14/2. «Отверстие» и «вал» здесь термины ЕСДП, они относятся не только к цилиндрам. Отклонения направлены «в тело» детали: припуск не растёт, зазор в паре не появляется.
| Запись на чертеже | Как читать |
|---|---|
| ГОСТ 30893.1-m | линейные размеры без допуска идут по таблице класса m |
| H14, h14, ±IT14/2 | отверстия по H14, валы по h14, остальное симметрично по квалитету 14 |
Числовые значения по интервалам размеров здесь не приведены: берите их из таблиц 1–3 текста ГОСТ 30893.1. Заметьте: классы f, m, c, v и квалитеты — две разные системы, и числа в них не совпадают.
Что общий допуск не ограничивает и что делать при выходе за него
Общий допуск ограничивает размер, но не форму. Он контролирует местные размеры и ничего не говорит о плоскостности, прямолинейности или расположении поверхностей. Если форма важна для сборки, задайте допуски формы и расположения отдельно на чертеже.
Отсюда практический вывод: деталь может уложиться во все размеры и всё равно не встать в узел из-за коробления. Размер и форма — разные требования, и проверяют их по-разному.
Выход за общий допуск — это отклонение от чертежа. Годна ли такая деталь, решает заказчик: собирается ли она и работает ли в изделии. Решение фиксируйте письменно: в акте, письме или протоколе отклонения.
Общий допуск ограничивает размер, но не форму. Выход за него — отклонение от чертежа, и решение о приёмке фиксируется письменно.
Факт. ГОСТ 30893.1 делит общие допуски на четыре класса: f, m, c, v.
Как общие допуски проверяют на приёмке
На приёмке контролёр идёт от размера к таблице, а не наоборот: определяет интервал, класс и допустимое отклонение, затем измеряет. Проверяется местный размер, то есть расстояние между двумя точками поверхностей в конкретном месте детали. Порядок такой:
- Найдите размер без допуска и убедитесь, что он не справочный и не в рамке.
- Определите интервал номинального размера.
- Возьмите класс из технических требований чертежа.
- Найдите допустимое отклонение в таблице стандарта.
- Измерьте местный размер и сравните с границами.
- Если размер спорный, составьте протокол измерений.
Допуск размера и отклонение формы контролируют отдельно: деталь может пройти по одному и не пройти по другому.
Споры возникают чаще всего в трёх местах: не совпали интервал и класс, размер оказался справочным, форму приняли за размер. Протокол с фактическими значениями снимает половину таких споров: обе стороны смотрят на одни числа.
Чек-лист заказчика перед отправкой чертежа
Перед отправкой чертежа подрядчику проверьте семь вещей. Тогда его можно рассчитать без переписки, а приёмка пройдёт без споров о норме. Всё ниже сверяется по чертежу по пунктам:
- в технических требованиях есть ссылка на ГОСТ 30893.1 и класс одной строкой;
- размеры, важные для сборки, вынесены в индивидуальные допуски;
- класс точности выбран по обычной точности производства, а не «на всякий случай» точнее;
- у подрядчика уточнено, какой класс достижим без потери цены и срока;
- если важна форма или расположение поверхностей, для них заданы отдельные допуски;
- справочные размеры помечены звёздочкой, размеры в рамке — теоретически точные;
- решение о нестандартных случаях записано в заказе.
О том, что ещё должно быть на чертеже, чтобы его посчитали без переписки, читайте в разделе о чертежах и допусках. Как читать допуски по системе ЕСДП, разобрано в статье про допуски по квалитетам, а как не переплачивать за лишнюю точность — в материале про допуски без лишних переплат.
Частые ошибки при неуказанных допусках
Самая дорогая ошибка — оставить норму неуказанной, а не выбрать слишком грубый класс. Грубый класс хотя бы известен обеим сторонам, а неуказанная норма превращается в спор на приёмке. Остальные ошибки тоже сводятся к тому, что кто-то что-то счёл очевидным.
Самая дорогая ошибка — оставить норму неуказанной. Даже грубый класс лучше, чем неопределённость.
- Нет ссылки на стандарт. Последствие: подрядчик работает по своим нормам, заказчик принимает по своим, начинается спор.
- Ссылка есть, класса нет. Последствие: норма неопределённа, так как у стандарта четыре класса.
- Классы f, m, c, v путают с квалитетами. Последствие: числа не совпадают, и деталь принимают по чужой таблице.
- Общий допуск считают гарантией формы. Последствие: деталь в размерах, но коробленая, а претензию предъявить не на чем.
Чтобы не выяснять норму после изготовления, закрепляйте её до запуска. Если сомневаетесь в классе для своей детали, отправьте чертёж на расчёт и спросите, какой класс достижим: укажите вопрос в сопроводительном письме.
Частые вопросы
Что делать, если на чертеже нет допусков и нет ссылки на ГОСТ 30893.1?
Согласуйте с подрядчиком письменно, какая норма действует, и добавьте ссылку на стандарт и класс точности в чертёж или заказ. Без этого границы размеров каждая сторона понимает по-своему.
Какой класс точности выбрать: m или другой?
Выбирают по обычной точности производства: той, что цех держит без особых ухищрений. Класс m — средний, f — точный. Точный класс берите только там, где он нужен для сборки, потому что он дороже.
Деталь вышла за общий допуск — это брак?
Это отклонение от чертежа. Годна ли деталь, решает заказчик: собирается ли она и работает ли в изделии. Решение фиксируйте письменно: в акте или протоколе отклонения.
