Квалитет точности размеров задаёт величину допуска вместе с номинальным размером детали. Чтобы найти предельные размеры отверстия или вала, нужно также знать положение поля допуска: его обозначают буквой, например H или h. Покажем, как читать таблицу квалитетов и почему одинаковый квалитет не означает одинаковые предельные размеры.
Как найти допуск по квалитету и размеру детали
Величину допуска находят на пересечении строки с интервалом номинальных размеров и столбца нужного квалитета. Квалитет — ступень точности размеров в системе допусков. Для поиска нужны номинальный размер и номер квалитета. Чтобы рассчитать допустимый диапазон размеров, потребуется ещё буквенное обозначение поля либо числовые отклонения, которые конструктор указал на рабочем чертеже.
Номинальный размер служит отправной точкой расчёта. Допуск показывает ширину разрешённого диапазона: разность наибольшего и наименьшего допустимых размеров. Положение этого диапазона относительно номинала задаёт основное отклонение.
Например, в обозначении H7 буква H описывает положение поля, а цифра 7 — квалитет. Одной цифры недостаточно, чтобы определить, насколько фактический размер может отличаться от номинального в каждую сторону.
Разделять эти понятия нужно конструкторам, технологам и заказчикам деталей. Конструктор задаёт требование, технолог выбирает маршрут изготовления, заказчик проверяет, что подрядчик получил однозначное задание. Если в документации указан только квалитет, положение поля ещё предстоит уточнить.
Перед расчётом заказа полезно выписать для каждого сопрягаемого размера номинал, буквенное поле и номер квалитета. Такой набор позволяет проверить чертёж без догадок о замысле конструктора.
Квалитет и номинальный размер определяют величину допуска. Предельные размеры зависят также от положения поля допуска.
Таблица квалитетов точности: допуски по номинальному размеру

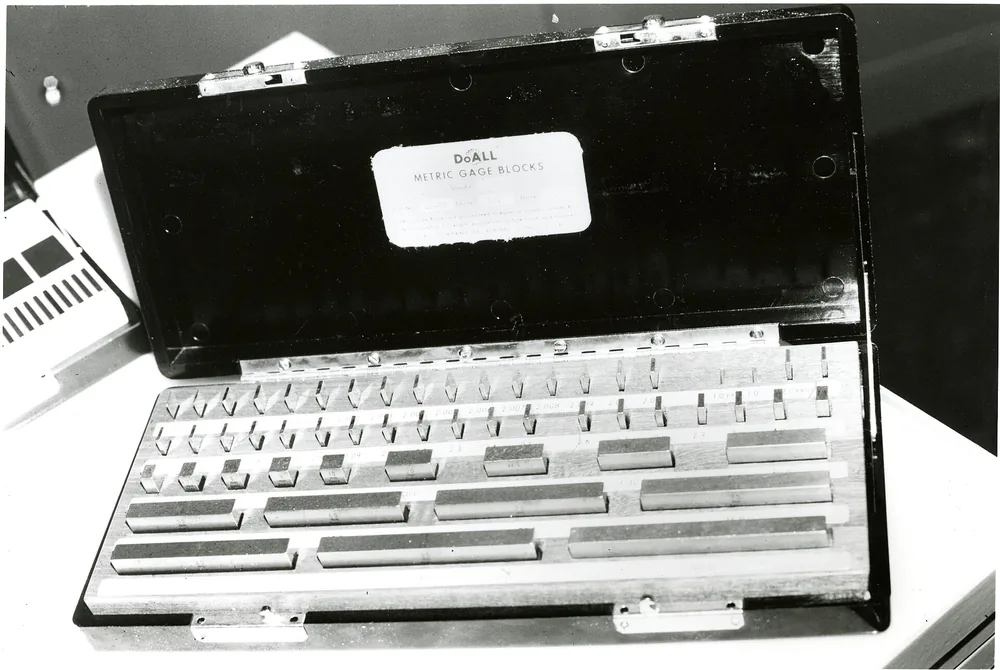

Концевые меры длины в метрической системе единиц. Фото: National Institute of Standards and Technology · Public domain
Таблица квалитетов точности связывает интервалы номинальных размеров со стандартными допусками IT. В ISO 286-2 приведены табличные значения допусков и предельных отклонений отверстий и валов. При работе с выдержкой нужно проверить документ, редакцию, номер таблицы и единицы: таблица величин допусков сама по себе ещё не даёт полного расчёта размера детали.
Числовая выдержка IT5–IT12 для размеров до 80 мм требует сверки с нормативным первоисточником. Здесь она не приведена: доступного проверенного фрагмента документа с этими значениями нет. Подставлять числа из памяти или неподписанной справочной картинки нельзя.
Для чтения нормативной таблицы используйте такую схему:
| Элемент таблицы | Что он означает | Что проверить |
|---|---|---|
| Интервал номинальных размеров | Строку для исходного размера детали | Нижнюю и верхнюю границы, условия их включения |
| Столбец IT5–IT12 | Выбранный квалитет точности | Совпадение номера с рабочим чертежом |
| Значение на пересечении | Величину допуска размера | Единицу, указанную в заголовке |
| Примечание к таблице | Условия применения значений | Ограничения диапазона и специальные случаи |
| Таблица отклонений | Положение конкретного поля допуска | Букву поля, номинальный размер и квалитет |
Если источник приводит допуски в микрометрах, перед сложением с размером в миллиметрах переведите значения в миллиметры. Заодно запишите единицу рядом с промежуточным результатом: так ошибка масштаба останется заметной.
Размеры и квалитеты за пределами выдержки ищите в полной нормативной таблице. Продолжать числовой ряд по соседним ячейкам или пропорционально увеличивать допуск нельзя: выбранное значение должно соответствовать конкретной строке и столбцу источника.
Как выбрать строку таблицы и не перепутать единицы
Строку таблицы выбирают по номинальному размеру, независимо от результата измерения готовой детали. Если номинал совпадает с границей интервала, решение зависит от подписей «свыше» и «до … включительно» в источнике. Столбец выбирают по квалитету, затем проверяют единицу найденного значения и только после этого переходят к расчёту отклонений.
Порядок чтения таблицы:
- Возьмите номинальный размер из рабочего чертежа.
- Найдите интервал, который включает этот размер по правилам таблицы.
- Выберите столбец IT с номером указанного квалитета.
- Выпишите величину допуска вместе с единицей.
- Приведите допуск и номинальный размер к одной единице измерения.
На границе особенно легко ошибиться. Если источник подписывает строку «свыше A до B включительно», размер B относится к этой строке. Следующая строка, начинающаяся «свыше B», размер B исключает. Проверять нужно заголовок интервала целиком.
Измеренный размер для выбора строки не подходит: отклонение готовой детали от номинала не меняет исходное требование чертежа.
Ещё одна проверка касается знака ±. Табличный допуск описывает полную ширину диапазона. Запись ±T разрешает отклонение на T в каждую сторону и потому задаёт другую ширину. Симметричное поле можно назначить отдельно, но нельзя получить его простым добавлением знака ± перед табличным значением.
Чем отличаются допуски отверстий и валов

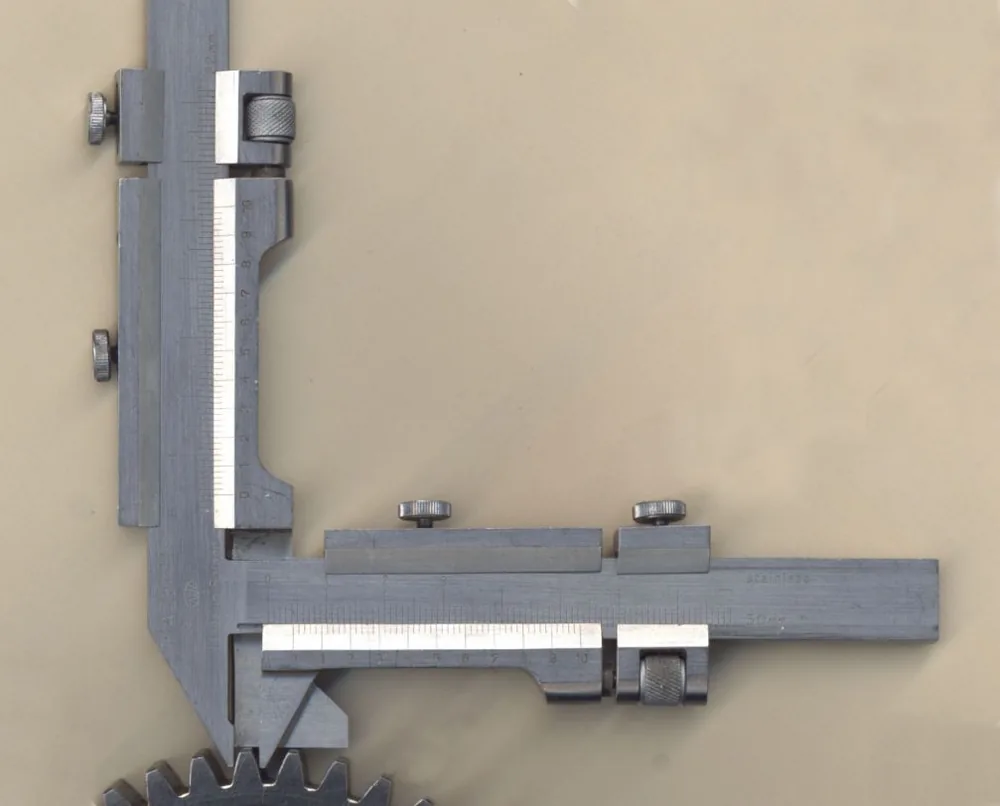

Штангенциркуль для измерения зубчатых колёс. Фото: Rrudzik · CC0 1.0
При одинаковом номинальном размере и одинаковом квалитете величина допуска отверстия и вала совпадает. Различаться может положение поля относительно номинала. В обозначениях отверстий используют прописные буквы, валов — строчные: H7 относится к отверстию, h6 — к валу. Здесь одновременно различаются и буквенное обозначение, и номер квалитета.
Чтобы сравнить именно отверстие и вал, возьмите одинаковый квалитет: например, H7 и h7 при одном номинале. Ширина полей совпадёт, но разрешённые диапазоны окажутся по разные стороны от номинального размера.
Для отверстия H нижнее отклонение равно нулю. Поэтому минимальный допустимый размер совпадает с номиналом, а верхняя граница зависит от допуска выбранного квалитета. Для вала h нулю равно верхнее отклонение: максимальный размер совпадает с номиналом, нижняя граница находится ниже.
Основное отклонение задаёт положение поля допуска; величина допуска задаёт его ширину.
Эти правила относятся к H и h. Для других букв положение поля нужно определять по соответствующим нормативным данным. Переносить на них правило нулевого отклонения нельзя.
Подробности записи вынесены в материал о том, как читать обозначения допусков на чертеже. Он пригодится, если на чертеже одновременно встречаются буквенные поля, числовые отклонения и общие указания по точности.
Цифра в обозначении задаёт квалитет, буква — положение поля допуска. Одинаковая цифра ещё не означает одинаковые предельные размеры.
Как рассчитать предельные размеры отверстия и вала
Предельные размеры получают сложением номинального размера с соответствующими отклонениями. Для отверстия верхнее отклонение обозначают ES, нижнее — EI; для вала используют es и ei. Знаки сохраняют при подстановке: отрицательное отклонение уменьшает размер. Все величины в расчёте должны иметь одинаковую единицу измерения, иначе результат не описывает требование чертежа.
Формулы для отверстия: Dmax = Dном + ES и Dmin = Dном + EI. Для вала: dmax = dном + es и dmin = dном + ei.
Для H7 и h6 при одном номинале N расчёт можно записать символически. T7 и T6 здесь обозначают допуски, которые нужно взять из проверенной строки нормативной таблицы и привести к единице номинала.
| Обозначение | Нижнее отклонение | Верхнее отклонение | Минимальный размер | Максимальный размер | Проверка допуска |
|---|---|---|---|---|---|
| N H7 | EI = 0 | ES = T7 | N | N + T7 | (N + T7) − N = T7 |
| N h6 | ei = −T6 | es = 0 | N − T6 | N | N − (N − T6) = T6 |
Это схема расчёта, а не числовой нормативный пример. Числа для конкретного номинала нужно подтвердить по ISO 286: величину допуска — по таблице стандартных допусков, положение поля — по данным для H или h.
Факт. Разность максимального и минимального допустимых размеров равна ширине разрешённого диапазона — допуску размера.
После подстановки проверьте результат обратным действием. Если разность предельных размеров не совпадает с выбранным допуском, проверьте перевод единиц, знаки отклонений и строку таблицы. Простая арифметическая проверка помогает обнаружить ошибку до передачи задания в производство.
Почему квалитет сам по себе не определяет посадку
Посадку определяет сочетание полей допуска отверстия и вала при общем номинальном размере. Для проверки нужны предельные размеры обеих деталей: по ним находят возможный зазор или натяг. Номер квалитета одной детали описывает только ширину её поля и не отвечает на вопрос, как детали соединятся между собой.
При посадке с зазором допустимые размеры обеспечивают зазор, который в предельном случае может быть нулевым. При посадке с натягом сочетание размеров предусматривает натяг. Переходная посадка допускает зазор или натяг в зависимости от фактических размеров деталей.
Проверять сопряжение удобно через разности. Минимальный зазор рассчитывают как Dmin − dmax, максимальный — как Dmax − dmin. Положительный результат соответствует зазору, отрицательный показывает натяг для выбранного сочетания пределов.
Нулевой результат тоже нужно учитывать: он описывает граничное сочетание размеров.
Выбор посадки требует данных о работе узла. Нужно знать, должны ли детали перемещаться, передавать усилие, разбираться для обслуживания или сохранять положение после сборки. Влияют также материалы, температура, нагрузки и способ монтажа. Универсальная рекомендация по одному обозначению квалитета оставит эти условия без ответа.
Для выбора посадки нужны поля допуска обеих сопрягаемых деталей. Квалитет одной детали не определяет зазор или натяг.
Как выбрать квалитет без лишнего удорожания детали
Квалитет выбирают по функции конкретной поверхности: сопряжению, базированию, креплению или размеру, который не участвует в сборке. Сначала конструктор определяет допустимое изменение размера для работы узла, затем назначает поле допуска. Ужесточение требования может изменить маршрут обработки и контроль, поэтому стоимость нужно рассчитывать по чертежу, материалу, геометрии и партии.
Например, посадочная поверхность и свободный наружный размер могут требовать разной точности. Назначение одинаково узких допусков на все размеры добавляет условия, функциональную необходимость которых ещё предстоит обосновать.
При уменьшении допуска технологу может понадобиться дополнительная операция, другая схема закрепления или отдельный контроль. Фиксированной прибавки к цене из номера квалитета не следует.
Не закрепляйте квалитет за способом обработки как обещание результата. Названия «точение» или «фрезерование» недостаточно: значение имеют состояние оборудования, материал, вылет детали, жёсткость закрепления и последовательность операций.
Мнение. Если размер не влияет на сборку и работу узла, сначала обоснуйте его допустимый диапазон. Ужесточать требование без функциональной причины не стоит.
Подробнее о согласовании требований — в статье как назначить допуски без лишнего удорожания. Ориентиры для обсуждения заказа можно посмотреть на странице цен на металлообработку, а окончательный расчёт привязать к документации конкретной детали.
Ошибки при назначении и проверке допусков
Ошибки в допусках меняют допустимый диапазон размеров или оставляют подрядчику несколько трактовок задания. Перед передачей чертежа проверьте единицы, интервал номинального размера, буквенное поле и числовые отклонения. Отдельно проверьте требования к форме, расположению поверхностей и шероховатости: квалитет размера не заменяет эти условия и не подтверждает их выполнение.
Используйте короткий чек-лист:
- Допуск приняли за отклонение. Предельные размеры изменились; проверьте, что их разность равна полной ширине поля.
- Перепутали микрометры и миллиметры. Масштаб требования изменился; подпишите единицы и приведите все слагаемые к одной единице.
- Выбрали соседний интервал. В расчёт попало другое значение; сверьте номинал с обеими границами строки.
- Поле и числовые отклонения противоречат друг другу. Требование стало неоднозначным; согласуйте одну непротиворечивую запись.
- Квалитетом заменили требования к поверхности. Размер может соответствовать чертежу, а отдельное условие — отсутствовать; проверьте форму, расположение и шероховатость.
Если обнаружено противоречие, исправьте рабочий чертёж до запуска заказа. Устная договорённость затруднит приёмку: изготовитель и заказчик должны сверять деталь с одной согласованной редакцией документа.
Особенно внимательно проверяйте изменённые размеры. При правке номинала прежние отклонения и связанные требования могли остаться в чертеже без повторного расчёта.
Что проверить перед передачей чертежа в изготовление
Рабочий чертёж должен однозначно задавать номинальные размеры, поля допуска и предельные размеры там, где они нужны для изготовления и приёмки. Выделите сопрягаемые поверхности и условия, критичные для сборки. Если заказ требует определённого способа подтверждения размеров, согласуйте его вместе с документацией, чтобы подрядчик учёл контроль при расчёте.
Для подготовки заказа соберите:
- Чертёж с допусками: согласованную редакцию без противоречий между буквенными и числовыми обозначениями.
- Материал: обозначение и состояние заготовки, если состояние влияет на обработку.
- Количество: объём партии, для которой нужен расчёт.
- Сопряжения: требования к соединению с другими деталями.
- Приёмку: проверяемые параметры и документы, которые должны сопровождать поставку.
Если нужное поле допуска пока не выбрано, обозначьте этот вопрос отдельно. Подрядчик должен понимать, какие требования уже утверждены, а какие требуют согласования.
Передайте подготовленный чертёж на расчёт изготовления деталей по чертежам. Приложите данные о материале, партии и приёмке — они помогут обсудить заказ по конкретным требованиям.
Частые вопросы
Что означает цифра в обозначении H7?
Цифра 7 — номер квалитета, он задаёт ширину поля допуска при данном номинальном размере. Буква H показывает положение поля относительно номинала. Для расчёта предельных размеров нужны обе части обозначения.
Одинаковый квалитет у отверстия и вала — значит одинаковые предельные размеры?
Нет. Ширина допуска при одном номинале и одном квалитете совпадает, но поля расположены по-разному: у отверстия H нижнее отклонение равно нулю, у вала h нулю равно верхнее отклонение.
Можно ли выбрать допуск по квалитету, не зная номинального размера?
Нет. Величину допуска находят на пересечении строки с интервалом номинальных размеров и столбца нужного квалитета, поэтому без номинала строку таблицы выбрать нельзя.
Почему в статье нет числовых значений допусков?
Числа нужно брать из нормативной таблицы стандарта ISO 286 нужной редакции и проверять единицы измерения. Подставлять значения по памяти нельзя: ошибка в строке таблицы меняет предельные размеры.
