Базы на чертеже: что это и как выбрать базу детали

База на чертеже — поверхность, ось или точка, от которой задают положение детали и допуски расположения. По ней деталь ставят в приспособление и на неё опирают контроль. Конструктор выбирает базу по работе детали в узле и по тому, как её закрепят на станке.

Что такое база на чертеже и зачем она нужна

Возьмите деталь без единого знака базы и попробуйте повторить один и тот же замер. Мерить можно от любой точки поверхности, и второй результат чуть уедет. База на чертеже задаёт общую точку отсчёта для конструктора, станочника и контролёра.

По ГОСТ 21495-76 база — это поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию и используемая для базирования. Размер сам по себе базу не заменяет. Отверстие с полем допуска читается вместе с указанием, от какой плоскости или оси это поле задано.

Допуск формы описывает сам элемент: прямолинейность, плоскостность, круглость, цилиндричность. Допуск расположения — ориентацию, место и биение — задают относительно базы. Нужна ли база у конкретного допуска, ГОСТ Р 2.308-2023 отсылает к ГОСТ Р 53442: ответ зависит от вида допуска.

База проходит через три этапа. Конструктор связывает ею поверхности так, как деталь стоит в узле. Технолог по той же логике выбирает, за что закрепить заготовку в приспособлении. Контролёр ставит деталь так, как база задана на чертеже, иначе замер разойдётся с расчётом.

Допуск расположения без указанной базы контролёр не привяжет к одной и той же установке: неясно, от чего мерить.

База и базовый элемент: чем они отличаются

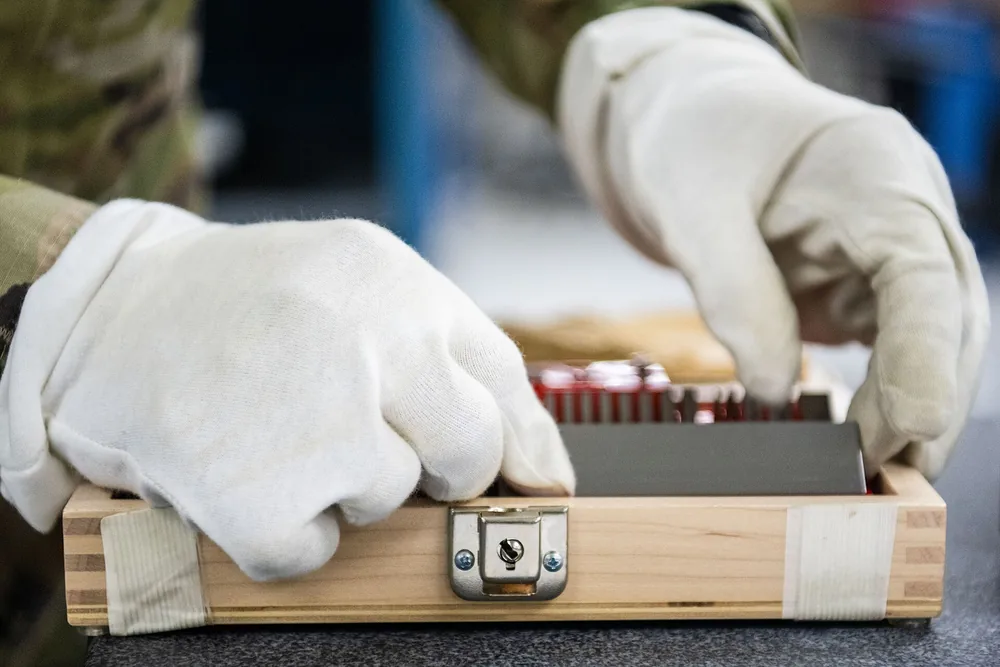

Калибровочные плитки используются при калибровке оборудования для прецизионных измерений в лаборатории. Фото: U.S. Air Force AFCENT by Senior Airman Zachary Foster · Public domain

В ГОСТ Р 2.308-2023 это разные объекты. Базовый элемент — реальный полный элемент, от которого произведена база. База — производный элемент, относительно которого ставят допуск ориентации или месторасположения.

Если базовый элемент — поверхность, базой может быть плоскость, прямая или точка, прилегающая к этой поверхности. На металле плоскость после фрезерования шероховатая. Прилегающая плоскость строится по выступам, и именно она держит отсчёт при измерении.

ГОСТ 21495-76 эту пару так не называет. Там другое деление. Явная база — реальная поверхность, разметочная риска или точка пересечения рисок. Скрытая база — воображаемая плоскость, ось или точка.

Рядом стоят ещё два термина того же стандарта. Проектная база выбрана при проектировании изделия или техпроцесса. Действительная база — та, которой фактически пользуются в конструкции, при изготовлении, эксплуатации или ремонте.

На поверочной плите шероховатая грань касается плиты в нескольких выступах. Эти точки и задают, где окажется прилегающая плоскость. Чем грубее базовый элемент, тем дальше замер от идеальной плоскости на чертеже.

Конструкторские, технологические и измерительные базы

У одной детали бывает три назначения базы. ГОСТ 21495-76 разводит их по задаче.

Конструкторская база определяет положение детали или сборочной единицы в изделии. Фланец, который центрируется отверстием и прижимается торцом, держится в узле именно этими элементами.

Технологическая база определяет положение заготовки при изготовлении или ремонте. Деталь зажимают в патроне за наружный диаметр, в тисках за две грани или сажают на оправку по отверстию. Выбор диктуют заготовка и станок.

Измерительная база задаёт взаимное положение детали и средства измерения. Щуп, индикатор или координатно-измерительная машина ставят ноль на неё.

На простой детали три назначения часто сходятся на одних поверхностях. На сложной они расходятся, и в размерную цепь попадает лишнее звено. Как оно считается, разобрано ниже, в разделе о погрешности базирования.

Основные и вспомогательные конструкторские базы

Основная база — конструкторская база самой детали: по ней деталь занимает место в изделии. Пример — посадочное отверстие корпуса подшипника, которым корпус центрируется в станине.

Вспомогательная база — конструкторская база, по которой ставят уже присоединяемое изделие. У того же корпуса это поясок под крышку. Крышка садится на поясок, а корпус в станину садится по основной базе.

Основную базу выбирают по посадке детали в узел. Вспомогательную — по тому, что к детали крепят дальше. Путаница здесь даёт лишние допуски на сборке.

Почему «установочная» — не синоним технологической

Технологическая база должна быть доступна на станке и достаточно большой, чтобы деталь не сдвинулась под резанием. На фрезере это часто плоскость и два отверстия под пальцы. На токарном станке — наружный диаметр под патрон.

Измерительная база обслуживает контроль. Она может не совпасть с технологической: зажать деталь за одну грань, а мерить от другой.

Слово «установочная» в значении технологической базы стандарт не принимает: в ГОСТ 21495-76 это недопустимый синоним технологической базы. Отдельный термин «установочная база» означает другое — базу, которая снимает три степени свободы. Так же не годятся замены «сборочная» вместо конструкторской и «контрольная» вместо измерительной. У обеих в стандарте стоит помета недопустимого синонима.

Сколько степеней свободы снимает база

У твёрдого тела шесть степеней свободы: три перемещения вдоль осей и три поворота вокруг них. По ГОСТ 21495-76 для обеспечения неподвижности заготовки или изделия в избранной системе координат на них необходимо наложить шесть двусторонних геометрических связей. Их создаёт комплект баз.

Комплект баз по тому же стандарту — совокупность трёх баз, которые образуют систему координат заготовки или изделия. Если по службе изделию нужна подвижность, соответствующее число связей снимают. Гладкий вал, которому всё равно, как он повёрнут вокруг своей оси, — такой случай.

В цехе шесть связей часто называют правилом шести точек: одна опорная точка изображает одну связь. Лишняя точка контакта дублирует связь. Деталь тогда либо пружинит в зажиме, либо одна из баз повторяет другую.

Факт. Для обеспечения неподвижности заготовки или изделия в избранной системе координат ГОСТ 21495-76 требует наложить шесть двусторонних геометрических связей. Комплект, который их создаёт, состоит из трёх баз.

Как читаются пять типов

Установочная база снимает три связи сразу: перемещение вдоль одной оси и повороты вокруг двух других. На призматической детали это широкая плоскость с тремя опорными точками.

Направляющая добавляет две связи: перемещение вдоль второй оси и поворот вокруг третьей. Обычно это узкая длинная грань и две точки.

Опорная снимает одну связь. По определению стандарта это либо перемещение вдоль оси, либо поворот вокруг оси. Хватает одной опорной точки: торец, буртик или упор в отверстие.

Двойная направляющая заменяет две плоские базы на длинной цилиндрической поверхности: четыре связи, два поперечных перемещения и два поворота. Двойная опорная на коротком цилиндре снимает только два поперечных перемещения.

Почему сумма должна сходиться

Шесть связей — потолок неподвижной установки. Седьмая точка контакта новой свободы не отбирает: тело уже сидит. Она давит в лишнее место, и деталь уходит из формы.

Состав комплекта можно менять. У призмы это установочная, направляющая и опорная базы: три, две и одна связь. У вала в комплект входит двойная направляющая. Сумма связей для неподвижной детали остаётся равна шести, а баз в комплекте — три.

Типовые схемы базирования: призма, вал, диск, фланец

Форма детали почти сразу подсказывает комплект. Призматическую корпусную деталь ставят по трём взаимно перпендикулярным плоскостям. Вал, диск и фланец держат за цилиндр и торец: трёх широких плоскостей на круглой заготовке нет.

Корпус физически ложится на плоскость, прижимается к боковому упору и подпирается торцом. Вал и диск сажают на цилиндр и торец. Под типовую схему приспособление проще, чем под редкую комбинацию баз, поэтому конструктор при прочих равных берёт её.

Схема 3-2-1 для призматической детали

Схема 3-2-1 — цеховое имя комплекта из установочной, направляющей и опорной баз.

Три точки на главной плоскости — установочная база. Она снимает вертикальное перемещение и два поворота. Плоскость берут самую большую и ровную.

Две точки на боковой грани — направляющая база. Она снимает одно горизонтальное перемещение и ещё один поворот. Грань берут подлиннее, чтобы направление село точнее.

Одна точка на торце — опорная база, шестая связь. Три плюс две плюс одна — шесть, как требует комплект для неподвижной детали.

Вал и диск: длинный цилиндр и короткий

Вал зажимают в патроне или ставят в центрах по длинной цилиндрической поверхности. Это двойная направляющая база, четыре связи: два поперечных перемещения и два поворота. Торец добавляет опорную связь вдоль оси.

Поворот вокруг собственной оси гладкому валу часто оставляют. Если на валу нет лыски, паза и отверстия, этот поворот положение поверхности не меняет. Шпоночный паз, отверстие или лыска эту связь уже требуют. Тогда в комплекте появляется третья база.

Диск и короткая втулка сидят иначе. Широкий торец работает как установочная база и снимает три связи. Короткая цилиндрическая поверхность — двойная опорная база, два поперечных перемещения. Вместе пять связей. Поворот вокруг оси, если он нужен сборке, снимает отдельный элемент: паз, отверстие, лыска.

Стандарт различает эти базы по числу связей. Какую поверхность считать длинной, технолог решает по конкретной установке.

Как обозначить базу на чертеже по ГОСТ Р 2.308

Правила знака задаёт ГОСТ Р 2.308-2023. Базу обозначают прописной буквой русского или латинского алфавита. Букву заключают в рамку и ставят параллельно основной надписи.

Рамку соединяют с базовым элементом сплошной тонкой линией. Линия заканчивается зачернённым треугольником. На чертеже, выпущенном из САПР, этот треугольник допускается не зачернять.

Если база — полный элемент, основание треугольника ставят на контур поверхности или на её продолжение. Соединительная линия при этом не продолжает размерную линию. Если база — ось, плоскость симметрии или точка, треугольник ставят на продолжении размерной линии. При нехватке места треугольник заменяет стрелку размерной линии.

Та же буква попадает в третью часть рамки допуска. Там она связывает допуск ориентации или месторасположения с этой базой. Высота цифр, букв и знаков внутри рамок равна высоте шрифта размерных чисел.

Общая база и комплект: дефис и отдельные части рамки

Одна база из одного элемента — одна буква в третьей части рамки допуска.

Общая база собрана из двух или более базовых элементов, которые рассматривают одновременно. Типичный случай — общая ось двух отверстий или общая плоскость симметрии. У каждого элемента свой знак базы. В третьей части рамки их буквы пишут через дефис.

Комплект из двух или трёх баз записывают иначе. Каждая буква стоит в своей части рамки, с третьей и дальше. Порядок букв совпадает с порядком приоритета.

Первичная база ограничивает ориентацию вторичной и третичной. Вторичную указывают, когда нужно снять у поля допуска больше связей, чем снимает первичная. Третичную добавляют, когда двух первых связей поля допуска мало.

Путаница дефиса и отдельных частей рамки меняет установку на контроле. Дефис означает одну общую базу. Отдельные части рамки означают последовательный комплект. Если при приёмке партии схема установки неочевидна, смотрите раздел о контроле качества. Там собран входной контроль и проверка на координатно-измерительной машине.

ГОСТ 2.308-2011 и ГОСТ Р 2.308-2023: что действует

Для нового чертежа, который пойдёт в работу в России, знак базы берут из ГОСТ Р 2.308-2023. В карточке федерального фонда у этого стандарта указана дата введения в действие — 01.03.2024.

ГОСТ 2.308-2011 в той же карточке фонда имеет ограниченный срок действия до 01.03.2024. Прямая формулировка карточки: на территории РФ пользоваться ГОСТ Р 2.308-2023. Старые чертежи могут ещё нести прежний знак. Новый комплект для российского производства оформляют по действующему стандарту.

Издание ГОСТ Р 2.308-2023 июля 2025 года вышло с поправкой. Её опубликовали в информационном указателе «Национальные стандарты» № 8 за 2025 год. Состав поправки смотрите в тексте стандарта.

Смысл геометрических допусков ГОСТ Р 2.308-2023 отсылает к ГОСТ Р 53442. В нормативных ссылках этот стандарт указан как ГОСТ Р 53442 (ИСО 1101:2012). Знак базы, общая база и комплект баз прописаны в самом ГОСТ Р 2.308-2023. Смотрите пункты 6.2, 6.10 и 6.11.

Погрешность базирования: откуда берётся и как прикинуть

По ГОСТ 21495-76 погрешность базирования — отклонение фактически достигнутого положения заготовки или изделия от требуемого. Сдвиг возникает в момент установки, ещё до того, как станок начал резать.

Один частый источник — зазор между базовым отверстием и жёстким установочным пальцем. Другой — несовпадение технологической базы с конструкторской или измерительной: деталь обработали от одной поверхности, а размер на чертеже задан от другой.

Сравнивать этот сдвиг с допуском размера стоит после того, как поле допуска прочитано. Как устроены квалитеты, разобрано отдельно: допуски по квалитетам на чертеже.

Пример на жёстком пальце

Для установки на жёсткий палец наибольший диаметральный зазор равен разнице наибольшего отверстия и наименьшего пальца. Так считают зазор этой пары. Определение погрешности базирования в стандарте шире: любое отклонение достигнутого положения от требуемого.

Цифры ниже взяты для счёта и к квалитету не привязаны. Отверстие примем от 20,00 до 20,04 мм. Палец — от 19,98 до 19,99 мм.

Пусть допуск размера от этой базы равен 0,03 мм. Схема его не удержит: наибольший зазор 0,06 мм уже шире. Нужен палец без зазора или другая база.

Мнение. Если зазор установочного пальца уже сопоставим с допуском размера, схему меняют до обработки. Иначе предел точности задаст установка.

Принципы совмещения и постоянства баз

Два цеховых правила уменьшают погрешность базирования без отдельного исследования. Первое — по возможности совместить конструкторскую, технологическую и измерительную базы. Второе — не менять технологическую базу от операции к операции.

Оба правила убирают лишние звенья размерной цепи. Каждое несовпадение баз добавляет слагаемое. Каждая смена базы между операциями тащит за собой погрешность взаимного положения двух поверхностей. В ГОСТ 21495-76 такая замена названа сменой баз: одни базы меняют на другие, сохраняя принадлежность к конструкторским, технологическим или измерительным.

Оба правила сразу выполняются не всегда. Заготовку часто сначала крепят по чёрной поверхности, а измерительная база на чертеже уже чистовая. Тогда погрешность несовпадения закладывают в допуск, как в примере с пальцем. Конструктор, который видит это при простановке размеров, экономит технологу пересчёт, а заказчику — переделку приспособления.

Совмещение баз

При совмещении конструкторская, технологическая и измерительная базы — одна и та же поверхность. Слагаемое от несовпадения баз тогда пропадает: мерить и обрабатывать начинают от одной поверхности. Зазор пальца или призмы при этом никуда не девается, если установка по-прежнему с зазором.

Совместить базы удаётся не на всякой детали. Тонкая нежёсткая поверхность может быть конструкторской базой, а станок потребует жёсткий упор. Технологическую базу тогда берут другую, и несовпадение входит в расчёт допуска.

Постоянство баз

Постоянство баз — одна технологическая база на всех операциях техпроцесса. Фрезеровка от одной плоскости и сверление от другой добавляют в цепь погрешность взаимного положения этих плоскостей.

Смена оправдана, когда первая операция как раз готовит поверхность под все следующие установки. Черновая обработка плоскости под чистовое базирование — такой случай. Смена здесь разовая и записана в техпроцесс.

Типичные ошибки при назначении баз и чек-лист для заказчика

Три ошибки на чертежах встречаются чаще остальных, и каждая стоит времени на согласование.

Первая: базу взяли «какая плоскость ближе», без учёта того, как деталь стоит в узле. Допуск тогда висит на поверхности, которая сборку не определяет.

Вторая: комплект не закрывает нужные связи. Точек меньше, чем требует неподвижная установка, и при повторном замере деталь садится по-разному.

Третья: измерительная база разошлась с конструкторской, а допуск этого не учитывает. Деталь по своей базе в поле, а контролёр бракует её, потому что мерил от другой поверхности.

Заказчику, который собирает комплект перед запуском в производство, имеет смысл проверить базы до отправки. Переделка чертежа после старта партии срывает станок и повторную наладку.

Пять проверок перед отправкой чертежа

1. Найдите все знаки баз и сверьте буквы: у допуска расположения, ориентации и биения в рамке есть ссылка на базу. У допуска формы базы может не быть — так и задумано, если вид допуска её не требует.
2. Прочитайте порядок букв в рамке. Отдельные части рамки идут по приоритету. Дефис внутри одной части означает общую базу.
3. Проверьте, что базовые поверхности доступны для установки. За них можно опереть деталь в приспособлении.
4. Сверьте измерительную базу с конструкторской. Если они разные, прикиньте зазор или сдвиг установки и сравните его с допуском размера.
5. Спросите технолога, совпадает ли назначенная база с удобной для станка. Расхождение дешевле закрыть на чертеже, чем после запуска партии.

Разбор чертежа: как читать базы на примере фланца

Возьмём типичный фланец: центральное отверстие, шесть крепёжных отверстий по окружности, уплотнительный поясок. Такие фланцы в контрактной обработке заказывают часто. Комплект на таком фланце обычно записывают тремя буквами в отдельных частях рамки.

База А — торец, которым фланец прижимается к ответной детали. Торец широкий, это установочная база: три связи. Она задаёт, на каком расстоянии и под каким углом фланец встанет в узел. В рамке она первая, потому что прилегание для сборки важнее остальных связей.

База Б — центральное отверстие. У фланца оно короткое, поэтому это двойная опорная база: два поперечных перемещения, центровка. Направляющей её называть не стоит: направляющая в стандарте — узкая плоскость с двумя связями другого состава.

База В — одно крепёжное отверстие. Это опорная база, и здесь она снимает поворот вокруг оси фланца, чтобы отверстия под болты совпали с ответной деталью.

Порядок выбран от функции. Торец контактирует с сопрягаемой деталью по плоскости и держит прилегание. Отверстие центрирует. Угловая ориентация нужна в последнюю очередь: от неё зависит только совпадение крепежа.

Если приоритет перевернуть и сделать главной базой крепёжное отверстие, контроль может закрыться по этому отверстию. Прилегание торца при этом останется без той связи, которая нужна сборке. Узел получит перекос там, где размер от новой базы формально в допуске.

На этом примере видно главное. База кодирует, как деталь работает в узле.

Если на вашем чертеже комплект баз вызывает сомнение, пришлите чертёж. Разберём приоритет баз и зазор схемы установки до запуска в работу.
