Как выбрать листогибочный станок под ваши детали и сравнить модели

Листогибочный станок выбирают под материал, длину гиба и геометрию деталей: одной максимальной толщины из каталога недостаточно. Для покупки сравните модели на одинаковом задании, проверьте ограничения оснастки и посчитайте затраты на запуск. Обзор поможет подготовить вопросы поставщику и понять, когда своё оборудование оправдано.

Какой листогибочный станок нужен под ваши детали

Начните выбор с чертежей деталей, которые планируете выпускать: укажите материал, толщину листа, длину гиба, размеры полок, радиусы и допуски. Добавьте объём партий и частоту смены изделий. Такой набор нужен собственнику мастерской, технологу и закупщику: он позволяет обсуждать с поставщиком конкретный результат и отсеивать оборудование, пригодность которого поставщик пока не подтвердил.

Листогибочный станок выполняет гибку листового металла. При выборе важна вся последовательность операций: заготовку нужно разместить, закрепить, согнуть, переустановить и извлечь готовую деталь.

Для первичного отбора подготовьте открытый профиль, короб и деталь с несколькими последовательными гибами, если такие изделия есть в ваших заказах. У открытого профиля проверьте полки и радиус. Для короба попросите показать доступ инструмента к последним стенкам. На детали со встречными гибами проверьте возможность переустановки.

Возьмите также чертёж изделия, которое чаще всего вызывает трудности. Удобный демонстрационный образец поставщика может не раскрыть ограничения вашего маршрута.

Пригодность листогиба проверяют по конкретной детали, включая последний гиб и извлечение заготовки.

Для каждой детали запишите ожидаемый результат проверки: какие размеры нужно выдержать, где недопустимы следы прижима и какие поверхности контролировать. Это станет основой задания на подбор и испытание станка.

Как сравниваем модели и что ещё нужно проверить

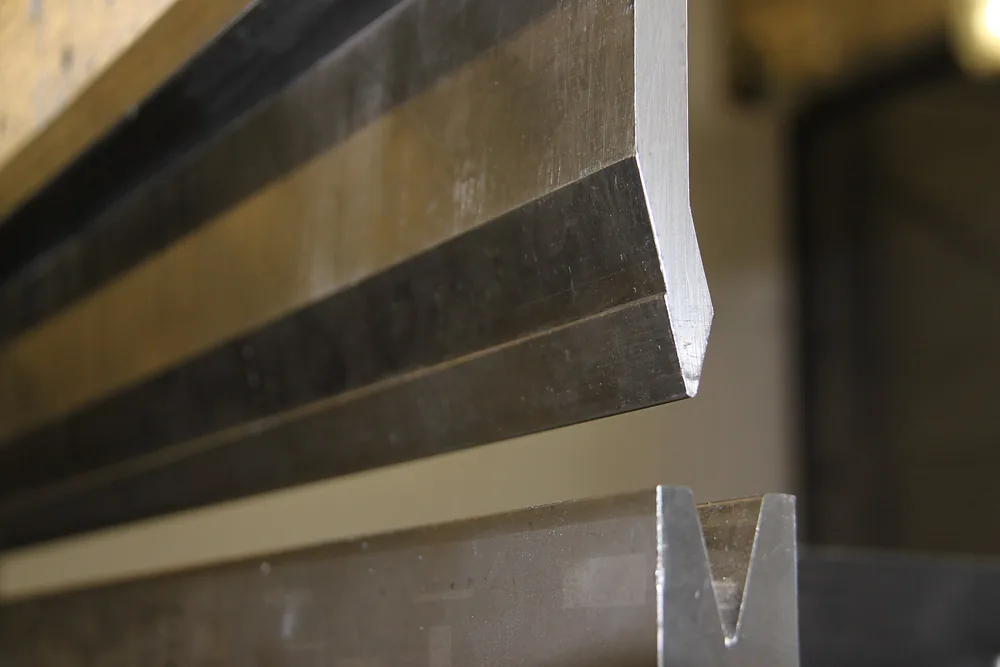

Оснастка для гибочного пресса. Фото: Contour · CC0 1.0

Сравнивать модели нужно по одному заданию: одинаковому материалу, длине гиба, толщине, геометрии и требованиям чертежа. Технические характеристики проверяйте по паспорту станка и руководству производителя; цену, комплектацию и поставку — по предложению продавца. Пробная гибка отдельно показывает, соответствует ли полученная деталь чертежу при выбранной оснастке и настройках.

Для этого материала не предоставлены паспорта конкретных моделей, предложения поставщиков и протоколы испытаний. Пробная гибка для обзора не проводилась. Поэтому здесь дана методика выбора; подборка моделей остаётся неподтверждённой и требует заполнения по документам.

Факт. Во входных материалах нет паспортов моделей и результатов пробной гибки: числовые характеристики оборудования в этом обзоре не подтверждены.

Соберите отдельную папку на каждого кандидата:

• Паспорт станка — технические характеристики и идентификация исполнения.
• Руководство — условия работы, установка, обслуживание и ограничения.
• Коммерческое предложение — состав поставки, цена и обязательства продавца.
• Протокол пробной гибки — результаты измерений и условия испытания.

Отзыв владельца используйте как повод задать вопрос. Сообщение о проблеме с упором стоит проверить на демонстрации; общая похвала не подтверждает точность вашей детали.

Рядом с каждым параметром записывайте документ, страницу и условия применения. Если значение известно только со слов продавца, пометьте его «уточнить». Отсутствие данных нельзя считать соответствием требованиям.

Ручной листогиб, поворотный станок или гибочный пресс

Поворотный листогиб и листогибочный пресс — разновидности листогибочных станков с разными способами формирования гиба. Для выбора конструкции попросите поставщика показать маршрут ваших деталей, доступ инструмента и переналадку. Затем сравните привод и управление: ручное исполнение, механизация и ЧПУ описывают разные стороны оборудования, поэтому сами названия ещё не дают готового ответа покупателю.

У поворотного листогиба прижим удерживает лист, а гибочная балка формирует полку. В прессе работают пуансон и матрица. Проверять нужно возможности конкретного исполнения с конкретной оснасткой.

Сегментная балка входит в состав гибочной оснастки. Возможность переставлять сегменты рассматривайте вместе с доступом к детали. Гидравлический привод, сегментная оснастка и управление с ЧПУ могут описывать один станок; это не взаимоисключающие категории.

Электромагнитный прижим тоже проверяйте как отдельную особенность конструкции: запросите ограничения по заготовкам и условия эксплуатации.

Видео производителя помогает понять кинематику. Для решения о покупке запросите демонстрацию с вашим материалом и зафиксируйте действия оператора: подачу, поддержку, переустановку и извлечение изделия.

Рабочая длина и толщина: для какого металла они указаны

Максимальную толщину листа проверяйте вместе с материалом, его состоянием, длиной гиба и оснасткой. Попросите поставщика указать, где производитель описал эти условия и распространяется ли значение на полную рабочую длину. Если ограничение дано для стали без марки или прочностных характеристик, пригодность станка для вашего металла остаётся вопросом для уточнения.

Не переносите каталожное значение для стали на нержавейку или алюминиевый сплав. В запросе укажите марку и состояние материала из документации на заготовку. Для алюминиевых деталей сначала уточните, как выбрать алюминиевый сплав для детали, затем согласуйте условия гибки.

Длина станка и длина конкретного гиба должны фигурировать в сравнении отдельно.

Для листогибочного пресса запросите расчёт требуемого усилия с исходными данными: материалом, толщиной, длиной гиба, раскрытием матрицы и способом гибки. Поставщик должен назвать используемую методику и проверить допустимую нагрузку выбранной оснастки.

Расчёт пресса не переносите на поворотный листогиб. Для поворотной конструкции запросите ограничения производителя именно на выбранное исполнение.

Максимальная толщина полезна для выбора только вместе с условиями, при которых производитель разрешает гибку.

Попросите поставщика письменно подтвердить обработку самого требовательного сочетания материала, толщины и длины из вашего задания. Подтверждение более короткого образца не закрывает вопрос о детали с длинным гибом.

Геометрия детали: полка, радиус, короба и встречные гибы

При проверке геометрии нужно подтвердить минимальную полку, внутренний радиус, доступ инструмента и возможность извлечь изделие после последнего гиба. Достаточная рабочая длина ещё не подтверждает весь маршрут. Передайте поставщику чертёж детали и попросите показать последовательность операций с выбранной оснасткой, включая переустановку заготовки и работу с уже сформированными стенками.

Начните с открытого профиля: обозначьте полку и внутренний радиус. Затем разберите короб, у которого стенки могут ограничить доступ к следующей линии гиба. Встречные гибы проверяйте в том порядке, в котором их планируют выполнять.

Сегментная балка помогает подбирать рабочие участки прижима, но её наличие само по себе не подтверждает изготовление любого короба. Попросите показать расположение сегментов и положение детали на каждой операции.

Согласуйте определения параметров.

Глубину подачи, зев и подъём балки сравнивайте по схемам производителя: одинаковое название может описывать разные расстояния. Уточните также, что означает указанный угол — поворот балки или угол готовой детали.

Упругий возврат материала учитывайте при настройке и проверке результата. Требуемый угол берите из чертежа, а способ его получения подтвердите на образце.

Задний упор используйте в проверке позиционирования: согласуйте, от какой поверхности оператор задаёт размер и сохраняется ли доступ к этой поверхности после очередного гиба. Проверьте поддержку листа и возможность разместить руки оператора вне опасной зоны. Допуск детали нужно подтвердить измерением готового изделия, а не только паспортным параметром упора.

Какие данные нужны для сравнения моделей Stalex, Schechtl, RAS, Jorns и BerTech

Stalex, Schechtl, RAS, Jorns и BerTech можно включить в запрос на подбор оборудования, но готового рейтинга этих производителей здесь нет. Для сравнения нужны точные обозначения моделей и документы на выбранные исполнения. Без них нельзя заполнить рабочую длину, толщину, состав оснастки и ограничения геометрии так, чтобы покупатель мог опереться на таблицу.

Проверенные модели во входных материалах отсутствуют. Поэтому таблица показывает пробелы, которые нужно закрыть перед публикацией подборки и решением о покупке.

Направьте всем поставщикам одинаковый комплект чертежей. Попросите подобрать исполнение, указать необходимые опции и приложить подтверждающие страницы документации.

Если поставщик предлагает другую конструкцию, сравните её по результату изготовления деталей, времени переналадки и действиям оператора. Машину для отдельной операции оставьте в самостоятельной группе.

Цена без состава поставки тоже не даёт основания для ранжирования.

Отдельно запросите наличие оборудования, срок поставки и условия демонстрации. Название линейки не подтверждает доступность нужного исполнения.

Цена покупки и полная стоимость запуска

Полная стоимость запуска включает станок, необходимую оснастку и расходы до выпуска проверенных деталей. Соберите предложения с одинаковым составом поставки: иначе более дешёвая машина может потребовать дополнительных вложений перед первой партией. Уточните налоги, оплату, срок поставки и распределение обязанностей между продавцом и покупателем.

В запрос поставщику включите:

• Оборудование и опции — точное исполнение, управление, упоры и поддержка листа.
• Оснастку — базовый комплект и инструмент для всех выбранных деталей.
• Доставку и разгрузку — маршрут, упаковку, подъёмные средства и ответственного.
• Подготовку места — требования к основанию, проходам и размещению заготовок.
• Подключение — питание и другие необходимые коммуникации.
• Ввод и обучение — состав работ, участников и критерии завершения.
• Гарантию и сервис — исключения, порядок обращения и доступность запчастей.

Питание, массу и габариты проверьте по документам выбранной модели. Учтите весь путь перемещения станка до рабочего места.

Текущие расходы считайте отдельно: труд оператора, переналадку, обслуживание, расходные материалы, ремонт и контроль деталей. Запросите регламент обслуживания, чтобы понимать состав работ.

Уточните, какие запасные части поставщик держит в наличии и кто выполняет ремонт.

Если часть расходов продавец не рассчитал, оставьте её отдельной строкой «уточнить». Нулевая сумма в таком месте создаёт ложное впечатление, что запуск уже полностью посчитан. Сохраняйте предложение вместе с условиями, при которых поставщик назвал цену.

Что проверить на пробной гибке и при приёмке станка

Пробная гибка позволяет проверить соответствие детали чертежу на выбранном станке, с конкретным инструментом и настройками. Перед испытанием согласуйте материал, заготовки, измеряемые размеры, требования к поверхности и критерии приёмки. Попросите выполнить весь маршрут: отдельный удачный гиб не подтверждает возможность получить готовое изделие.

Зафиксируйте порядок проверки:

1. Передайте чертёж, сведения о материале и согласованные образцы заготовок.
2. Проверьте последовательность гибов, поддержку листа и доступ инструмента.
3. Измерьте размеры и углы, осмотрите поверхность согласованной серии.
4. Запишите оснастку, настройки, действия оператора и результаты измерений.
5. Сверьте комплектность станка, руководство, защитные устройства и документы о соответствии.

Допустимый разброс возьмите из требований к изделию. Паспортную точность станка храните отдельно от результатов измерения деталей.

Для разбора отклонений пригодятся причины брака при обработке металла: замечания превращайте в проверяемые вопросы к процессу.

Попросите поставщика подтвердить применимость ТР ТС 010/2011 к конкретному оборудованию и предоставить соответствующие документы. Требования регламента для этого обзора не проверены.

Приёмку защит согласуйте с обученным специалистом. Изменение или обход защитных устройств не включайте в условия успешного испытания.

Кому покупать станок, а кому сравнить покупку с подрядом

Покупку листогибочного станка стоит рассматривать после подтверждения пригодности оборудования и ожидаемой загрузки. Для сравнения с подрядом нужны затраты на одинаковый объём годных деталей за одинаковый период. В расчёт включите оператора, место, оснастку, переналадку, обслуживание и контроль; для подрядчика — согласованную цену, логистику и приёмку результата.

Ручной станок рассмотрите, если поставщик подтвердил геометрию деталей, а измеренная трудоёмкость подходит вашему графику. Механизированное оборудование оценивайте по потребности производства: загрузке, повторяемости заданий, действиям оператора и организации потока заготовок.

Мнение. Если заказы нерегулярны и собственного оператора пока нет, сначала сравните подряд с полной стоимостью владения станком.

Контрактную гибку выполняют по чертежу детали. В запросе подрядчику согласуйте материал, объём партии, контроль, упаковку и порядок работы с отклонениями.

Для расчёта покупки соберите план выпуска, время операций и переналадок, расходы на труд, обслуживание и ожидаемые потери. Окупаемость остаётся неподтверждённой, пока этих данных нет.

Сравнивайте затраты на годные детали: цена машины и цена одной операции описывают разные части производственного решения.

Если спрос меняется, посчитайте несколько сценариев загрузки. Укажите, какие заказы подтверждены, а какие входят только в прогноз. Проверьте также последствия простоя: кто выполнит заказ при ремонте станка или отсутствии оператора.

Для альтернативного расчёта используйте цены на металлообработку, уточняя состав операций. Если рассматриваете изготовление деталей по чертежам, отправьте чертёж, материал и объём партии — возможность выполнения требуемой гибки нужно согласовать отдельно.
