Азот — это химический элемент с обозначением N. Его простое вещество обычно состоит из молекул N₂: газ используют для создания технологических атмосфер, а жидкость — для охлаждения. В металлообработке азот выбирают под материал и операцию. Низкая активность газа при комнатной температуре не означает, что он подходит для любого нагретого металла.
Что такое азот: элемент N, газ N₂ и его соединения
Слово «азот» обозначает и химический элемент, и простое вещество, поэтому в технической документации важна формула. Обозначение N относится к элементу, N₂ — к молекулярному азоту. Аммиак NH₃ тоже содержит азот, но это другое вещество. Свойства аммиака нельзя переносить на газ для лазерной резки.
| Обозначение | Что оно означает | Где встречается |
|---|---|---|
| N | Химический элемент азот | В формулах простых веществ и соединений |
| N₂ | Молекулярный азот, простое вещество | В воздухе и системах подачи технического азота |
| NH₃ | Аммиак, соединение азота с водородом | В химическом производстве |
Жидкий и газообразный азот имеют один химический состав. Различается агрегатное состояние.
В заказе газа одной формулы недостаточно: нужны требования к примесям и условиям подачи. Паспорт аммиака или другого соединения азота такую информацию для N₂ не заменяет.
Где встречается азот и почему молекула N₂ малоактивна

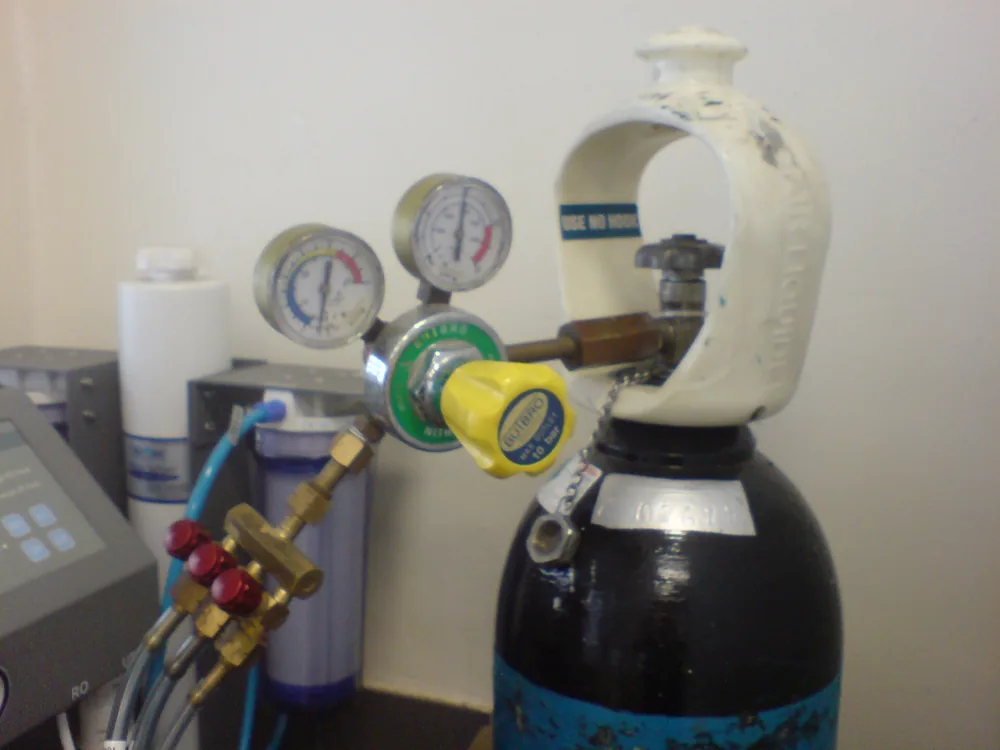

Редуктор на баллоне с азотом: подача газа через три выхода регулируется игольчатыми вентилями. Фото: Rifleman 82 · Public domain
Молекулярный азот составляет основную часть земной атмосферы. В белках, нуклеиновых кислотах и минеральных соединениях тот же элемент связан с другими атомами. Эти формы нельзя считать взаимозаменяемыми: свойства вещества зависят от его состава и строения. Наличие азота в удобрении ничего не говорит о пригодности вещества для защиты металла.
В молекуле N₂ атомы соединены прочной тройной связью. Для многих реакций с её участием нужно преодолеть высокий энергетический барьер. Поэтому при комнатной температуре азот малоактивен.
Но малоактивность не равна полной химической инертности.
При нагреве, в электрическом разряде или при участии катализатора возможны реакции, которые в обычных условиях идут крайне медленно. Для металлообработки это принципиально: поведение газа в помещении и в зоне резки различается.
Физические свойства газообразного и жидкого азота
Газообразный азот не имеет цвета и запаха и слабо растворяется в воде. Жидкий азот — то же вещество при низкой температуре. При испарении он переходит в газ, сохраняя состав N₂. Поэтому жидкость можно хранить как запас для газоснабжения, но перед подачей на оборудование её нужно испарить.
Для расчёта подачи важны условия, при которых указаны характеристики. Плотность газа зависит от температуры и давления. Объём газа после испарения тоже нельзя сравнивать с объёмом жидкости без оговорки об условиях измерения.
| Параметр | Что нужно знать для расчёта |
|---|---|
| Плотность газа | Температуру и давление |
| Температура кипения | Давление, при котором она определена |
| Газовый эквивалент запаса жидкости | Условия, к которым приведён объём газа |
| Расход | Единицы измерения и условия приведения объёма |
| Давление подачи | Точку измерения и вид давления: абсолютное или избыточное |
Запас жидкости и доступный расход газа — разные характеристики.
С чем реагирует азот и когда образуются нитриды
Жидкий азот испаряется при кипении. Фото: NataliiaBashmakova · CC BY 4.0
Азот может образовывать соединения с водородом, кислородом и рядом металлов. Условия этих реакций различаются: для одного процесса нужен катализатор, для другого — нагрев или электрический разряд. Из самого названия газа нельзя вывести температуру реакции или подходящий режим обработки. Значение имеют конкретные вещества и условия их контакта.
Соединения азота с металлами называют нитридами. Их образование может быть целью обработки или нежелательным изменением поверхности. Это зависит от материала и требований к детали.
При азотировании поверхность насыщают азотом по выбранному технологическому процессу. Для этого могут использовать разные азотсодержащие среды; подача чистого N₂ сама по себе не описывает технологию азотирования.
Защитную атмосферу выбирают с учётом возможной реакции с металлом.
Особенно важно это для нагретой детали, расплава и зоны плазмы. Здесь нельзя переносить вывод о низкой активности азота при комнатной температуре на весь процесс.
Аммиак, аммоний, оксиды и нитраты: чем они отличаются
Соединения азота различаются составом, строением и свойствами. Аммиак содержит азот и водород. Ион аммония входит в состав солей, а оксиды азота содержат кислород. Азотная кислота и её соли относятся к другим группам веществ. Ни одно из этих названий не служит заменой обозначению технического азота N₂.
| Название | Формула | Что обозначает |
|---|---|---|
| Аммиак | NH₃ | Соединение азота с водородом |
| Ион аммония | NH₄⁺ | Положительно заряженный ион в солях аммония |
| Диоксид азота | NO₂ | Один из оксидов азота |
| Азотная кислота | HNO₃ | Кислоту |
| Нитрат-ион | NO₃⁻ | Ион, входящий в состав нитратов |
Фраза «содержит азот» не описывает опасность вещества.
У газа N₂, аммиака и азотной кислоты разные свойства и способы обращения. Для поставки важны точное наименование, состав продукта и его паспорт безопасности. Документы на одно вещество нельзя использовать для другого.
Как получают технический азот и задают требования к нему
Промышленный азот получают из воздуха криогенным разделением, адсорбцией или с помощью мембран. Криогенный процесс позволяет получать жидкий азот. Адсорбционные и мембранные установки дают газовый поток, обогащённый азотом. Способ получения выбирают вместе с требованиями к составу, расходу и давлению, а также с учётом потребности в жидкости.
В адсорбционных установках компоненты воздуха разделяют благодаря различию их поглощения сорбентом. В мембранных — благодаря разной скорости прохождения газов через мембрану.
Название способа не подтверждает чистоту конкретной партии.
Для закупки и подключения оборудования в спецификации полезно отдельно указать:
- операцию, для которой нужен азот;
- объёмную долю азота и допустимые примеси;
- остаточное содержание кислорода;
- влажность или точку росы с условиями измерения;
- расход и давление в согласованной точке;
- документ, подтверждающий характеристики поставки.
Требования к газу связывают с документацией оборудования и технологией обработки. Одинаковая заявленная доля азота ещё не означает, что два продукта одинаково подходят для операции: могут различаться влажность и состав примесей.
Где применяют азот: от упаковки продуктов до охлаждения
Газообразный азот используют для вытеснения воздуха и создания технологической атмосферы, жидкий — для охлаждения. Отдельное направление — химическое производство, где азот служит сырьём для получения соединений. Эти задачи требуют разных установок и способов контроля. Одного слова «азот» для выбора системы снабжения недостаточно.
В пищевой упаковке азот входит в состав газовых сред, которые ограничивают контакт продукта с кислородом. Сам по себе он не стерилизует содержимое.
В химическом производстве азот используют при продувке оборудования и защите продукта от контакта с воздухом. В электронике технологическая атмосфера помогает ограничивать окисление при отдельных операциях. Жидкий азот применяют для охлаждения и хранения материалов при низкой температуре.
Область применения не делает газ универсальным.
Для каждой задачи отдельно определяют состав среды, условия подачи и допустимость контакта с материалом. Требования упаковочной линии нельзя автоматически переносить на лазерный станок или печь.
Азот в металлообработке: резка, термообработка и ограничения
При лазерной резке азот используют как вспомогательный газ: поток удаляет расплав из реза и ограничивает контакт нагретой кромки с кислородом. Выбор зависит от металла, толщины и требований к поверхности. В термообработке роль азота другая: он входит в состав атмосферы, взаимодействие которой с деталью оценивают для конкретного процесса.
| Операция | Для чего используют азот | Что определяет пригодность |
|---|---|---|
| Лазерная резка | Удаление расплава и ограничение окисления кромки | Материал, толщина, параметры станка, требования к резу |
| Термообработка | Создание атмосферы печи | Марка металла, температура, состав среды |
| Азотирование | Получение азотсодержащего поверхностного слоя | Выбранная технология и требования к слою |
| Охлаждение | Отвод тепла при использовании жидкого азота | Материал, конструкция детали, маршрут обработки |
Азот не гарантирует готовую кромку без последующей обработки.
Результат зависит также от состояния заготовки, настройки станка и режима резки. Параметры давления и расхода для одной конфигурации нельзя считать нормой для всех станков.
При выборе материала полезно учитывать свойства алюминия и особенности конкретной марки стали, например состав и свойства стали 40Х.
Почему запаса азота недостаточно для стабильной подачи
Количество азота в ёмкости показывает запас, но не производительность системы. Между хранением жидкости и подачей газа на станок есть отдельный этап — испарение. Даже при достаточном запасе система может не обеспечивать нужный поток. Поэтому вместимость сосуда проверяют отдельно от возможностей испарителя и линии подачи.
В статье The Fabricator о периодическом потреблении азота с высоким давлением и расходом прямо разобрано это ограничение. Автор указывает: если расход превышает производительность испарения криогенного сосуда, нужен внешний испаритель.
Это вывод о схеме подачи, а не универсальный расчёт её мощности.
Производительность зависит от характеристик оборудования и условий эксплуатации. На доступное давление у станка влияют также потери в трубопроводе, арматуре и соединениях. Давление у источника не описывает подачу на вход оборудования.
В расчёте снабжения учитывают пиковое потребление, длительность работы и средний расход. Экономику баллонов, жидкой поставки или генератора сравнивают по условиям конкретной площадки. Универсального порога окупаемости здесь нет.
Безопасность и проверка требований перед заказом
Азот не имеет запаха и может вытеснять кислород из воздуха, создавая опасную для дыхания среду: по бюллетеню CSB, азот безопасен для дыхания только в смеси с достаточным количеством кислорода, а обеднённую кислородом атмосферу выявляют лишь специальными приборами. Жидкий азот опасен также контактом с холодной жидкостью и поверхностями. При испарении в замкнутом объёме растёт давление. Поэтому безопасность зависит от конструкции системы, условий помещения и порядка работы с оборудованием.
Наличие азота нельзя оценить по запаху.
Для площадки отдельно определяют вентиляцию, контроль кислорода и защиту от превышения давления. Этот перечень не заменяет проект и инструкции по эксплуатации. Продувка ёмкости азотом также не означает, что внутрь можно входить.
Для расчёта обработки детали нужны марка и толщина материала, чертёж и требования к поверхности. Если предполагается использование азота, к ним добавляют параметры газа и сведения о системе подачи. Важно заранее определить, кто обеспечивает газоснабжение и где проверяют давление и расход.
Приложите эти данные к заявке на изготовление деталей по чертежам, чтобы согласовать маршрут обработки и требования к результату.
Частые вопросы
Что такое азот?
Азот — химический элемент с обозначением N. Его простое вещество обычно состоит из молекул N₂. Этот газ отличается по свойствам от соединений азота, например аммиака или диоксида азота.
Чем жидкий азот отличается от газообразного?
Это одно вещество в разных агрегатных состояниях. Жидкий азот используют для охлаждения или хранят как запас для газоснабжения. Для подачи на оборудование в газообразном виде его испаряют.
Можно ли использовать азот для любого металла?
Нет. При нагреве азот может взаимодействовать с некоторыми металлами. Пригодность газа оценивают по марке материала, температуре и технологии обработки.
Почему газ подаётся с перебоями, хотя жидкость в сосуде ещё есть?
Запас жидкости не определяет доступный расход газа. Причиной может быть недостаточная производительность испарения или ограничение в линии подачи. Систему проверяют по характеристикам её узлов и параметрам потребления.
Источники
- Achieving efficiency with occasional high-pressure, high-flow nitrogen use — инженерный разбор подачи азота для лазерной резки. Подтверждает необходимость внешнего испарителя при превышении производительности испарения сосуда.
- NIST Chemistry WebBook: Nitrogen — карточка азота N₂ (CAS 7727-37-9) со справочными термодинамическими данными и данными о фазовых переходах.
- CSB Safety Bulletin No. 2003-10-B: Hazards of Nitrogen Asphyxiation — бюллетень Совета по расследованию химических аварий США: азот безопасен для дыхания только в смеси с достаточным количеством кислорода, обеднённую кислородом атмосферу выявляют только специальными приборами.
