Длина заготовки при гибке равна сумме наружных размеров полок минус вычет на изгиб. Вычет считают через K-фактор, то есть через положение нейтрального слоя в толщине металла: оно не выходит за 0,5. Без известного внутреннего радиуса и способа гибки любой расчёт остаётся прикидкой.
Почему нельзя просто сложить размеры полок
Г-образная деталь после гибки имеет наружные полки 50,8 и 76,2 мм. Их сумма равна 127 мм, но заготовка такой длины получится длиннее нужной. Наружные размеры полок отсчитывают до вершины наружного угла, а в плоской заготовке этой вершины нет: путь по дуге нейтрального слоя короче пути через вершину.
Развёртка листового металла нужна до запуска лазерной резки и подготовки ЧПУ-программы. По ней считают расход листа и размещают детали в раскрое. Ошибка на этом этапе переходит в гибку: оператор получает заготовку неверной длины и уже не может исправить её настройкой угла.
Чтобы найти длину заготовки, нужно определить внутренний радиус, положение нейтрального слоя, припуск на изгиб и вычет. Для наружных размеров полок применяется вычет BD. Для внутренних прямых участков используется припуск BA.
Заготовка с гибом короче суммы наружных размеров полок. Разницу задаёт геометрия гиба: радиус, толщина, угол и положение нейтрального слоя.
Что происходит с металлом в зоне гиба

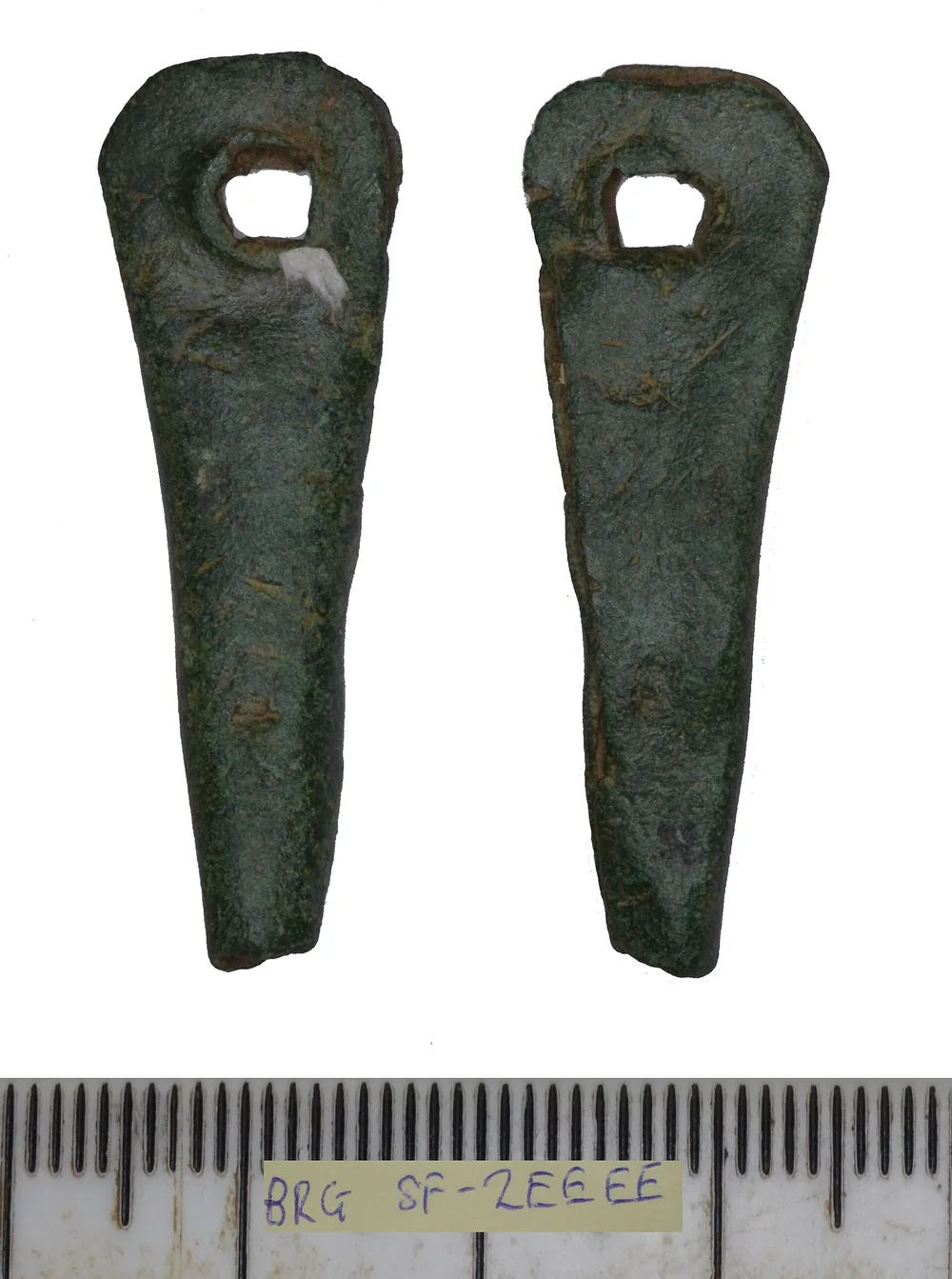

Средневеколовый медный ключ из согнутой полосы листового металла. Фото: Suffolk County Council, Anna Booth, 2017-09-06 10:45:15 · CC BY 2.0
Наружная часть листа при гибке растягивается, внутренняя сжимается. Между ними проходит нейтральный слой, длина которого почти не меняется. Именно по его дуге считают металл, занятый изгибом.
До деформации нейтральный слой расположен около середины толщины. При гибке он смещается к внутренней поверхности. От этого смещения зависит длина дуги нейтрального слоя, а значит, и припуск BA.
Положение слоя зависит от толщины листа, марки и состояния материала, отношения внутреннего радиуса к толщине, направления проката и способа формования. При замене материала или оснастки расчётный результат требуется проверить повторно.
В формулах нужен угол поворота металла по наружной стороне гиба. Угол между готовыми полками может описываться по другой системе. Поэтому в модели, чертеже и расчёте следует заранее зафиксировать обозначение угла. Для прямого гиба обе стороны расчёта обычно сходятся на 90°, а на острых и тупых углах путаница уже меняет BA и BD.
K-фактор: что это и где его предел
K-фактор задаёт положение нейтрального слоя. Его считают как отношение расстояния от внутренней поверхности листа до нейтрального слоя к толщине материала:
K = t / s,
где t — расстояние до нейтрального слоя, s — толщина листа.
Например, K = 0,4 означает, что нейтральный слой проходит на расстоянии 40% толщины от внутренней поверхности. Внутренний радиус влияет на положение этого слоя, поэтому K нельзя отрывать от отношения R/s. Материал, направление проката и способ гибки тоже меняют результат.
Факт. K-фактор не превышает 0,5: значение выше этой границы в параметрах CAD или формуле указывает на ошибку.
Универсального K для стали, нержавеющей стали и алюминия нет. Таблица без указания материала, толщины, радиуса и способа гибки даёт только стартовую оценку. Для повторяющейся детали надёжнее выполнить пробные гибы и получить свой коэффициент для конкретного сочетания листа и оснастки.
K-фактор входит в формулу припуска BA. Ошибка в коэффициенте меняет длину дуги нейтрального слоя, затем вычет BD и итоговую длину заготовки.
Припуск, вычет и наружный отступ: три разные величины
BA, BD и OSSB описывают разные элементы одного гиба. Припуск BA равен длине дуги по нейтральному слою. Вычет BD показывает, сколько нужно убрать из суммы наружных размеров. Наружный отступ OSSB равен расстоянию от точки касания радиуса до теоретической вершины угла.
| Величина | Что означает | Откуда считается | Как применяется |
|---|---|---|---|
| K-фактор | Положение нейтрального слоя в долях толщины | От внутренней поверхности листа | Входит в расчёт BA |
| BA | Длина дуги по нейтральному слою | Между точками касания радиуса | Прибавляется к внутренним прямым участкам |
| OSSB | Наружный отступ до вершины гиба | От точки касания полки и радиуса | Используется дважды при расчёте BD |
| BD | Разница между наружной суммой и развёрткой | Для одного гиба | Вычитается из наружных размеров полок |
Связь величин записывают так:
BD = 2 × OSSB − BA.
Следовательно, вычет требует рассчитанного припуска, а припуск зависит от K-фактора. Наружный отступ тоже входит в расчёт BD. Подмена одного параметра другим даёт неверную заготовку даже при правильно измеренных полках.
В чертеже или заявке стоит написать название передаваемой величины, значение и единицы. Записи «коэффициент гиба 0,4» недостаточно: подрядчику нужно понимать, указан K, BA или BD и для какого материала рассчитано число.
Формулы и расчёт длины заготовки для Г-образной детали
Для расчёта обозначим толщину как s, внутренний радиус как R, K-фактор как K, а наружный угол гиба как β.
BA = (π / 180) × β × (R + K × s)
OSSB = tan(β / 2) × (R + s)
BD = 2 × OSSB − BA
L = A + B − BD
Возьмём лист толщиной 2 мм, внутренний радиус 2 мм, K = 0,4 и гиб 90°. Наружные размеры полок равны 40 и 60 мм.
| Параметр расчёта | Подстановка | Результат |
|---|---|---|
| BA | (π / 180) × 90 × (2 + 0,4 × 2) | 4,40 мм |
| OSSB | tan(45°) × (2 + 2) | 4,00 мм |
| BD | 2 × 4,00 − 4,40 | 3,60 мм |
| Длина заготовки | 40 + 60 − 3,60 | 96,40 мм |
Второй способ использует внутренние прямые участки до точек касания радиуса. Их длина равна 36 и 56 мм. Получаем 36 + 56 + 4,40 = 96,40 мм. Оба способа дают один итог, если не смешивать внутренние и наружные размеры.
Встречается и эмпирическая запись:
BA = [(0,017453 × R) + (0,0078 × s)] × β.
В коэффициенте 0,0078 заложен K ≈ 0,4469. Для своего K этот член заменяют выражением 0,017453 × K × s.
CAD должен показать 96,4 мм при тех же R, s, K и угле. Другое значение означает, что в модели заданы иные параметры гиба или таблица припусков.
Внутренний радиус зависит от способа гибки
Внутренний радиус нужно определить до расчёта развёртки. При воздушной гибке лист не прижимается ко всей поверхности матрицы, поэтому радиус формируется как доля её V-образного раскрытия. На него влияют материал, толщина и фактическая оснастка.
При гибке в упор, калибровке и чеканке профиль сильнее зависит от радиуса носа пуансона. Замена инструмента меняет реальный радиус, а вслед за ним K-фактор, BA, BD и длину заготовки.
Радиус определяют оснастка, материал и способ гибки. Ошибка в исходном радиусе проходит через всю расчётную цепочку.
Упругий возврат меняет полученный угол после снятия нагрузки. Его компенсируют режимом и настройкой пресса, но эта поправка не заменяет расчёт длины по нейтральному слою.
Мнение. Если деталь пойдёт серией на одной оснастке, пробный гиб полезнее справочного K: он учитывает материал, инструмент и реальный режим производства.
Несколько гибов, простановка размеров и ограничения конструкции
Для детали с несколькими гибами BD применяют к каждому изгибу. Рассмотрим П-образный профиль из листа толщиной 2 мм с двумя гибами 90°. Пусть R = 2 мм, K = 0,4, наружная ширина основания равна 80 мм, а наружная высота каждой боковой полки — 30 мм.
Для одного гиба BA равен 4,40 мм, OSSB — 4 мм, BD — 3,60 мм. По наружным размерам длина равна:
30 + 80 + 30 − 2 × 3,60 = 132,80 мм.
По внутренним прямым участкам получаем две полки по 26 мм и основание 72 мм:
26 + 72 + 26 + 2 × 4,40 = 132,80 мм.
В CAD-модели с теми же параметрами развёртка должна иметь длину 132,8 мм. Расхождение указывает на другую таблицу гибов, радиус или K-фактор.
Перед передачей чертежа проверьте:
- размеры идут от одной базы;
- указано, внутренние размеры или наружные;
- заданы материал, толщина и внутренний радиус;
- отверстия и пазы не попадают в деформируемую зону;
- длина полок подходит для имеющейся матрицы;
- предусмотрены рельефные вырезы у пересечения гибов;
- направление проката учтено при пробном гибе.
Минимальную полку, расстояние до отверстия и радиус сверяют с документацией оснастки и технологом. Выбрать подходящий маршрут помогает сравнение методов обработки листа: гибки, штамповки и лазерной резки. Доступное оборудование под маршрут детали лучше проверить до выпуска окончательной модели.
Типичные ошибки при расчёте развёртки
Большинство расхождений появляется из-за неверных исходных данных. Онлайн-калькулятор повторит введённые параметры, поэтому сам по себе не проверит радиус, способ гибки или систему размеров.
- Один K используют для разных материалов и толщин — готовые полки уходят от размера.
- В CAD задают K выше 0,5 — развёртка строится на ошибочном положении нейтрального слоя.
- Радиус берут из справочной таблицы, а деталь гнут другой матрицей — меняются BA и BD.
- BA подставляют вместо BD — наружные размеры дают неверную длину заготовки.
- В одной формуле смешивают внутренние и наружные полки — ошибка возникает уже на первом гибе.
- Не указывают систему отсчёта угла — острые и тупые гибы считают по разным значениям.
- Игнорируют направление проката и упругий возврат — пробный образец расходится с моделью.
- Складывают погрешности нескольких гибов без проверки допуска — крайний размер профиля выходит за чертёж.
Для серийной детали расчёт стоит сверить с внутренним стандартом цеха и измерениями образца. Допуски нельзя назначать по общей таблице без учёта маршрута, числа гибов и доступного контроля.
Как уточнить K-фактор и что передать подрядчику
Собственный K-фактор получают по образцу из того же материала и той же толщины. Пробу гнут на оснастке, которая пойдёт в заказ, иначе измерение не описывает будущую деталь.
- Подготовьте образцы с известной длиной и отметьте направление проката.
- Выполните гиб на выбранных пуансоне, матрице и режиме.
- Измерьте полки, угол и фактический внутренний радиус штифтами или шаблоном.
- Найдите BA по длине образца и прямым участкам.
- Вычислите коэффициент:
K = [BA / (β × π / 180) − R] / s. - Повторите замеры и запишите K вместе с материалом, толщиной, радиусом и оснасткой.
В заявку передают марку и толщину листа, внутренний радиус, способ гибки и систему размеров. Если развёртка уже рассчитана, нужно назвать переданную величину: K, BA или BD. Для нескольких гибов также указывают базу размеров и допуски на контрольные расстояния.
Если подрядчик строит развёртку самостоятельно, спросите, какой радиус, инструмент и K заложены в модель. Это позволяет сравнить две расчётные цепочки до раскроя партии.
Чтобы проверить конструкцию и получить расчёт стоимости и сроков за три рабочих дня, пришлите чертёж на расчёт.
Частые вопросы
Чему равен K-фактор при гибке листового металла?
K-фактор показывает положение нейтрального слоя в долях толщины листа и не превышает 0,5. Конкретное значение зависит от материала, отношения радиуса к толщине, направления проката, оснастки и способа гибки. Для серии коэффициент лучше уточнить по пробным образцам.
Чем отличается припуск на изгиб от вычета на изгиб?
Припуск BA равен длине дуги по нейтральному слою. Вычет BD убирают из суммы наружных размеров полок. Величины связаны формулой BD = 2 × OSSB − BA, где OSSB — наружный отступ одного гиба.
Как посчитать длину заготовки при гибке?
Из суммы наружных размеров вычитают BD каждого гиба. Второй вариант: сложить внутренние прямые участки до точек касания и прибавить BA каждого гиба. При одинаковых исходных данных результаты совпадают.
Как определить K-фактор для своего материала?
Нужно согнуть образец на рабочей оснастке, измерить полки, угол и внутренний радиус, затем решить формулу BA относительно K. Результат записывают вместе с маркой материала, толщиной, радиусом и способом гибки.
