Деталь дорожает из-за решений в чертеже: стенки тоньше 1,6 мм, глубокие карманы, допуски «на всякий случай», резьба на всю глубину. Каждое такое решение заставляет цех брать другой инструмент, делать лишние установы или переделывать оснастку. Ниже — что именно меняется и как поправить чертёж до запуска.
Почему ошибка в чертеже дороже, чем кажется
Когда вы в последний раз спрашивали у цеха, какая строка чертежа делает деталь дороже? По чертежу цех выбирает инструмент, число установов и припуски, поэтому технологичность конструкции задаёт стоимость детали ещё до запуска. Ориентир статьи — фрезерование и лист, предел станка назовёт технолог.
Решение на чертеже превращается в другой инструмент, лишний установ и лишние минуты станка. В цехе это смена фрезы или спор на приёмке. Технологичность конструкции снижает стоимость детали, когда такие решения убирают до заказа инструмента.
Если деталь не выходит в допуск, когда оснастка уже стоит в прессе, переделка обходится дорого и сдвигает срок. Физику формовки металла не переписать, поэтому технолога зовут до проектирования оснастки.
Оснастка входит в стоимость детали вместе с материалом и машинным временем. Если её не учесть заранее, сумма всплывёт на запуске. Как собрана цена: из чего складывается цена детали.
Цена детали закладывается в чертеже. В цехе её уже считают по инструменту, установам и машинному времени.
Тонкие стенки, глубокие карманы и острые углы

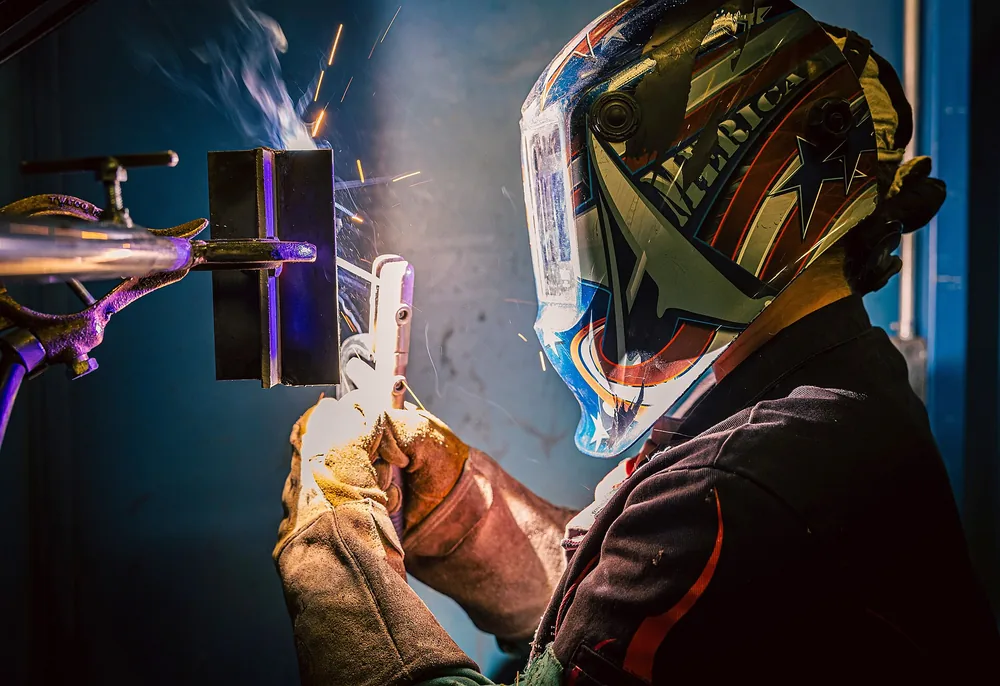

Сварка металлических деталей — важный этап производства, требующий контроля качества соединения. Фото: Juan F. Jimenez, Army · Public domain
Тонкая стенка, глубокий карман и острый внутренний угол мешают фрезе держать жёсткость. Отсюда рост стоимости детали.
Стенка тоньше 1,6 мм
Тонкая стенка прогибается под фрезой, и инструмент вибрирует. Сильнее всего это мешает, когда стенка стоит вертикально, перпендикулярно столу станка.
Заложите не меньше 1,6 мм (0,0625 дюйма). Это ориентир фрезерования, к ГОСТ он не привязан.
Факт. Стенка тоньше 0,0625 дюйма (около 1,6 мм) при фрезеровании прогибается: вибрация инструмента оставляет на поверхности следы.
Карман глубже шести диаметров фрезы
Глубокий карман увеличивает стоимость детали: растут вылет фрезы и машинное время. Длину к диаметру держат не больше 6:1. Фреза 12,7 мм режет до 3 дюймов, около 76 мм. Удлинённый или переточенный инструмент достанет глубже, но заметно добавит машинного времени и стоимости. Уменьшите глубину кармана или заранее согласуйте с технологом длинный инструмент.
Острый внутренний угол
Фреза оставляет в углу свой радиус. Острый угол закрывают электроэрозией, и цена растёт. Сделайте разгрузочную выемку, если ответная деталь это позволяет. На чертеже выемку покажите явно и согласуйте до запуска.
Резьба и отверстия: где чертёж требует лишнего
Резьбовое отверстие дорожает, когда резьба глубже, чем нужно сборке, или когда к нему не подобраться с одной установки.
Метчик нестабильно нарезает резьбу при глубине больше 2,5 диаметра. В чертеже укажите рабочую длину резьбы. Формулировку «на всю глубину» уберите.
Если резьба проходит плиту толщиной около 25 мм, оставьте рабочую длину зацепления, а остальную глубину раскройте расточкой или зенковкой.
Перед запуском сверьте каждое резьбовое отверстие по трём вопросам:
- Какая рабочая длина резьбы нужна сборке.
- Подходит ли метчик к отверстию с одной установки.
- Можно ли остальную глубину раскрыть расточкой.
Отверстие на боковой грани добавляет установ. Если сборка позволяет, разверните ось к шпинделю и укажите сторону захода.
Листовой металл: гиб, полки и отверстия у гиба

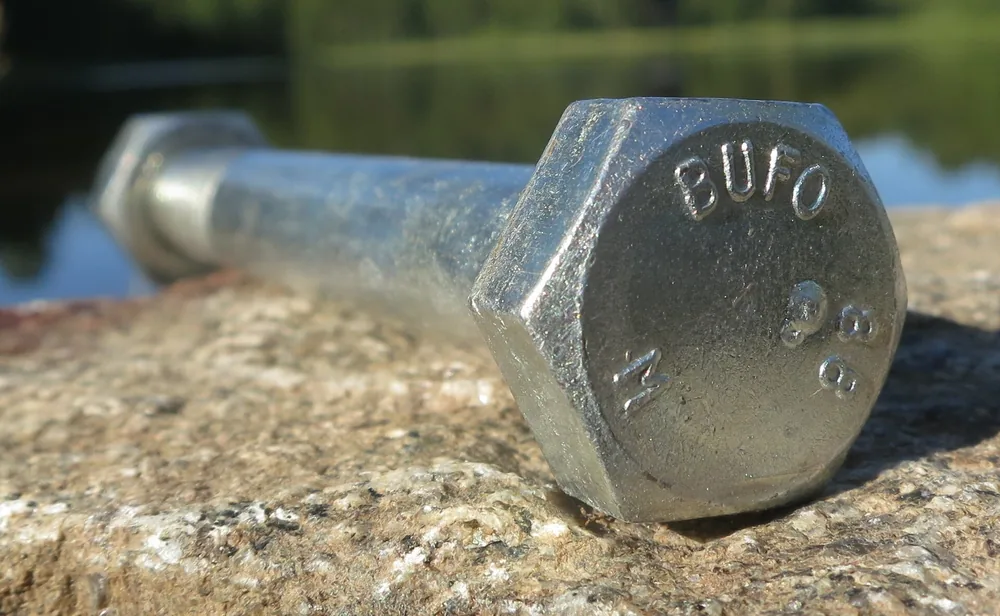

Болт с метрической резьбой M12, шестигранная головка, длина 110 мм, класс 8.8. Фото: R. Henrik Nilsson · CC BY 4.0
В штамповке листа цена уходит в оснастку: кулачок входит в стоимость детали. Пример ниже — кронштейн из низколегированной стали повышенной прочности, лист 2 мм, прогрессивный штамп. Число ударов взято из штамповки, на лазере и листогибе его не переносите. Радиус гиба и отступ отверстия от линии гиба спросите у технолога.
Отверстие на отогнутой полке
Пробивка отверстия на отогнутой полке требует кулачка, механического или гидравлического. Это поднимает стоимость оснастки и её обслуживание. Сильно выступающий пуансон легко сломать. В чертеже перенесите отверстие в плоскую зону до гиба или укажите кулачок в заявке отдельной строкой.
Паз вместо круглого отверстия
Паз пробивается в плоской заготовке до гибки, без кулачка. В чертеже замените круг на паз, если болту нужна фиксация только по одной оси.
Радиус и длинная полка
У листа 2 мм полка около 8 мм с радиусом 1,5–2 мм потребовала четыре удара штампа. Радиус около 3 мм и полка около 6 мм свели формовку к одному удару. Если полка длиннее, чем нужно сборке, укоротите её.
Слишком длинные полки могут не влезть в позиции прогрессивного штампа. Когда толщину увеличили с 2 до 4 мм и поменяли форму, правки в детали позволили сохранить прежнюю раскладку полосы.
Допуски, шероховатость и базы: ошибки внутри самого чертежа
Допуск на размер, шероховатость поверхности и базы решают, сколько проходов сделает цех и чем закончится приёмка.
Допуск ±0,002 дюйма (около ±0,05 мм) на свободном периметре расширьте, если точность не нужна. На контуры без своего допуска ставьте общие допуски. ГОСТ 2.307-2011 задаёт нанесение размеров и отсылает неуказанные отклонения к ГОСТ 30893.1.
Жёсткий допуск нужен там, где он влияет на работу узла.
Мнение. Если размер не входит в посадку и не держит нагрузку, расширяйте допуск: поле около ±0,05 мм на свободном контуре лишь поднимает стоимость детали.
Без баз станочник и контролёр могут мерить от разных граней. По ГОСТ 2.307-2011 один размер замкнутой цепи делают справочным, отклонения у него не указывают. Число размеров оставляют минимальным, но достаточным для контроля.
Если на чертеже нет материала, состояния поставки, термообработки или покрытия, цех возьмёт то, что есть на складе, или остановит запуск. Шероховатость ставьте по функции поверхности, а не одной строкой на весь чертёж. Оформление модели — в материале про форматы чертежей, CAD и требования ГОСТ для цеха. В заявке укажите, какой документ главный при расхождении модели и чертежа.
Материал и заготовка: когда чертёж выбирает дорогой путь
Заготовка влияет на стоимость детали ещё до первого реза. Плиту 1,6 мм со стойками дешевле собрать со стойками-проставками, чем фрезеровать стойки из гораздо более толстой заготовки. Стойки ставят отдельными деталями, основание оставляют листом.
Тонкую плиту и стойки дешевле сделать разными деталями, чем вырезать стойки из толстой заготовки: экономятся материал и машинное время.
Редкая марка сдвигает старт на срок поставки. Если расчёт позволяет, возьмите марку, которая уже есть у цеха. Замену по прочности и коррозии подтвердите расчётом.
Сварка и термообработка могут повести деталь. Припуск под финиш оставьте там, где размер нужен после отпуска или шва, и впишите его отдельной поверхностью. Величину коробления назовёт технолог.
Как задумал заказчик: стойки заодно с основанием 1,6 мм из толстой плиты. Как технологичнее: лист 1,6 мм и отдельные стойки с посадкой в отверстия. Второй вариант приложите к заявке, если узел его допускает.
Семь ошибок: что происходит в цехе и как поправить
Семь ошибок можно сверить по чертежу за один проход. Технологичность конструкции здесь видна по столбцу правки.
| Ошибка | Что происходит в цехе | Как исправить |
|---|---|---|
| Стенка тоньше 1,6 мм | Стенка прогибается, фреза вибрирует, остаются следы | Заложить толщину от 1,6 мм |
| Глубокий карман | Нужна длинная фреза, растёт машинное время | Держать глубину до 6 диаметров фрезы |
| Острый внутренний угол | В маршрут может попасть электроэрозия | Сделать разгрузочную выемку, если сборка позволяет |
| Резьба на всю глубину | Метчик нестабилен глубже 2,5 диаметров | Оставить рабочую длину, остальное расточить |
| Лишний допуск | Точность, которой функция не требует | Расширить поле на свободном контуре |
| Отверстие на отогнутой полке | В штампе нужен кулачковый привод | Перенести отверстие в плоскую зону или сделать паз |
| Толстая заготовка вместо плиты и стоек | Лишний металл и машинное время | Поставить стойки отдельными деталями |
Толщину стенки, глубину кармана, длину резьбы и свободный допуск можно поправить в файле самостоятельно. Отверстие на полке, радиус гиба и составную деталь согласуют с работой узла.
Как проверить технологичность до запуска
Проверка технологичности до запуска — разговор с технологом по готовому пакету, пока чертёж ещё можно изменить без переделки оснастки. В таком разговоре видно, какой допуск можно расширить.
- Соберите PDF чертежа, модель в STEP или DXF, марку, состояние поставки и количество.
- Отправьте пакет на проверку до заказа инструмента и оснастки.
- Ответьте, как деталь работает, какие поверхности критичны и какой допуск нужен по функции.
- Поправьте радиус, глубину, резьбу или положение отверстия и пометьте, какой файл главный.
- Для новой гибки, сварки или большой серии сначала сделайте пробную деталь, затем запускайте партию.
Пробная деталь нужна для непроверенного процесса: первый гиб листа повышенной прочности, глубокая формовка, размеры после термообработки.
Срок согласования и рост цены после запуска зависят от загрузки и от того, заказан ли инструмент. Обе цифры назовёт технолог по вашему пакету.
Чек-лист перед отправкой чертежа в цех
Перед отправкой пройдите чертёж по десяти пунктам. Правка в файле обходится дешевле лишнего инструмента.
- Проверьте стенки: от 1,6 мм, вертикальные только по функции.
- Ограничьте глубину кармана шестью диаметрами фрезы цеха.
- Замените острый угол разгрузочной выемкой.
- Оставьте у резьбы рабочую длину.
- Уберите отверстие с отогнутой полки или замените его пазом.
- Уточните радиус гиба и отступ отверстия от линии гиба.
- Расширьте допуск на контуре вне посадки и нагрузки.
- Назначьте шероховатость по функции поверхности.
- Укажите базы, материал, состояние поставки, термообработку и покрытие.
- Сверьте модель, спецификацию и чертёж и напишите, какой документ главный.
Стенки, карманы, резьбу, допуски, базы и материал можно закрыть самому. Радиус гиба и вопрос составной детали отдайте технологу. Резьбу на всю глубину и допуск «на всякий случай» не закладывайте.
Как разложить файлы в заявке, описано в материале как составить заявку на расчёт изготовления деталей. Когда PDF и модель собраны, пришлите чертёж на расчёт до заказа инструмента.
Частые вопросы
Нужно ли показывать чертёж технологу до запуска?
Да, до заказа оснастки. Если выяснится, что деталь не держит допуск, когда штамп уже в прессе, переделка бьёт и по сроку, и по деньгам. Технолог на этом шаге смотрит доступ инструмента, гибы и поля, которые можно расширить без потери функции.
Как проверить чертёж перед отправкой в цех?
Пройдите стенки, глубину карманов, резьбу, допуски, шероховатость, базы, материал и состояние поставки. Затем отправьте PDF вместе с моделью в STEP или DXF и строкой, какой файл главный при расхождении.
К чему приводят ошибки в чертеже?
К другому инструменту, лишним установам, большему машинному времени и переделке оснастки. Всё это попадает в цену и срок ещё до того, как станок сделает первую годную деталь.
