Медь — химический элемент Cu и металл красновато-розового цвета. Её используют в проводниках, теплообменниках и деталях для отвода тепла. При выборе материала важны не только проводимость, но и марка меди, состояние заготовки, нагрузки и условия работы узла.
Медь — это металл и химический элемент Cu
Словом «медь» называют химический элемент и простое вещество — металл. Обозначение Cu указывает на элемент, но не описывает заготовку для станка. Для изготовления детали нужны сведения о составе материала, виде проката и состоянии поставки. Поэтому запись «медь» в чертеже оставляет вопросы, которые придётся решить до закупки.
Элемент и материал детали — разные уровни описания.
Латунь и бронза тоже содержат медь, но относятся к сплавам. Их нельзя подставлять вместо медной заготовки только потому, что они похожи по цвету. Замена материала затрагивает проводимость, прочность, обработку и работу соединений.
Свойства меди: цвет, плотность, проводимость и пластичность

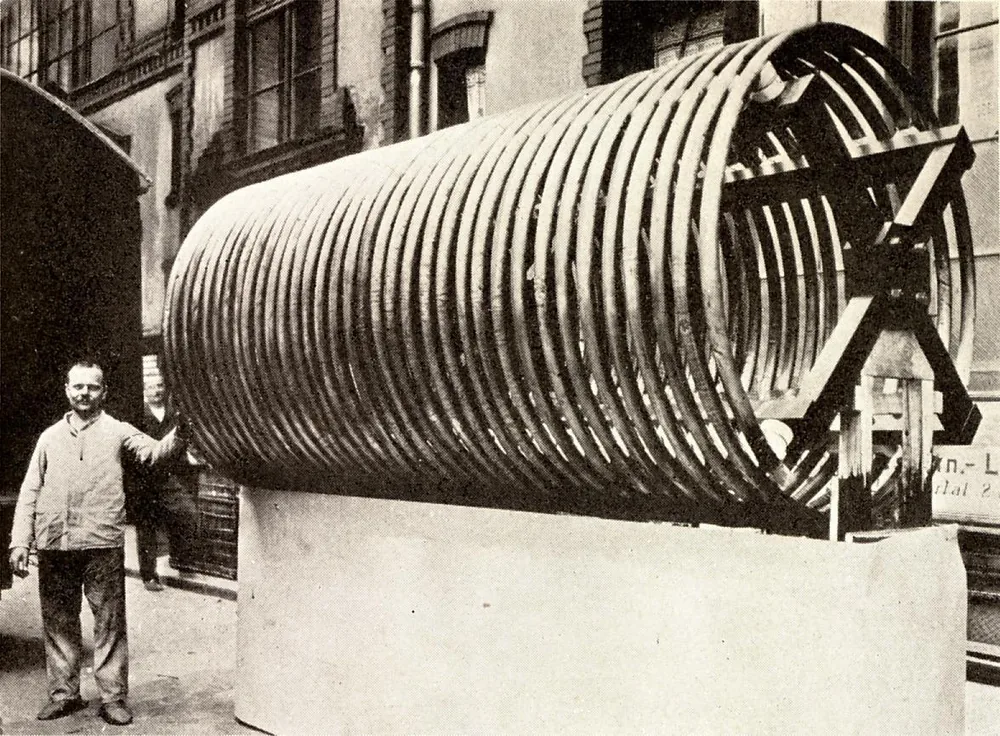

Медная катушка антенны станции в Такертоне, построенной компанией Telefunken в 1912 году. Фото: Emil A. Mayer · Public domain
Для выбора медной детали прежде всего оценивают проводимость, пластичность и поведение под нагрузкой. Медь проводит электрический ток и тепло, поэтому подходит для проводников и теплоотводов. Пластичность помогает при формовании, но требует внимания к закреплению при обработке. Цвет поверхности полезен для осмотра, однако не заменяет сведения о марке.
Плотность нужна для расчёта массы по объёму модели. Электропроводность описывает перенос тока, а теплопроводность — перенос тепла. Удельное электрическое сопротивление обратно электропроводности.
Для расчёта нужны данные на выбранный материал с указанием условий измерения.
| Свойство | Где оно важно | Что учитывать при проектировании |
|---|---|---|
| Электропроводность | Шины, перемычки, контакты | Состав материала, сечение, нагрев и соединения |
| Теплопроводность | Теплоотводы, теплообменные детали | Геометрию, тепловой контакт и условия охлаждения |
| Пластичность | Гнутые и формованные элементы | Состояние заготовки и допустимую деформацию |
| Плотность | Детали с ограничением по массе | Объём детали и данные на материал |
| Состояние поверхности | Контактные и декоративные поверхности | Загрязнения, окисление и требования к покрытию |
Твёрдость нельзя назначить словом «медь». Она зависит в том числе от состояния материала: отожжённую и нагартованную заготовки рассматривают отдельно.
Как медь окисляется и в каких средах разрушается
Поверхность меди меняется при контакте с окружающей средой: свежий металл и заготовка после хранения могут выглядеть по-разному. Потемнение само по себе не отвечает на вопрос о пригодности детали. Для оценки нужны условия эксплуатации и требования к поверхности, особенно если через неё проходит ток или тепло.
Внешний вид не заменяет проверку контакта.
Оксидную плёнку и патину не стоит считать одинаковыми состояниями поверхности. Их состав и влияние на изделие зависят от среды. Для декоративного элемента изменение цвета может быть допустимо, а для контактной площадки требуется отдельное решение.
При подборе материала учитывают влажность, рабочие жидкости, температуру и соседние металлы. Сведения о стойкости в одной среде нельзя переносить на другую. Для химически нагруженной детали основанием выбора служат данные о совместимости с конкретной рабочей средой.
Марки меди и состояние поставки: что меняется для заказчика

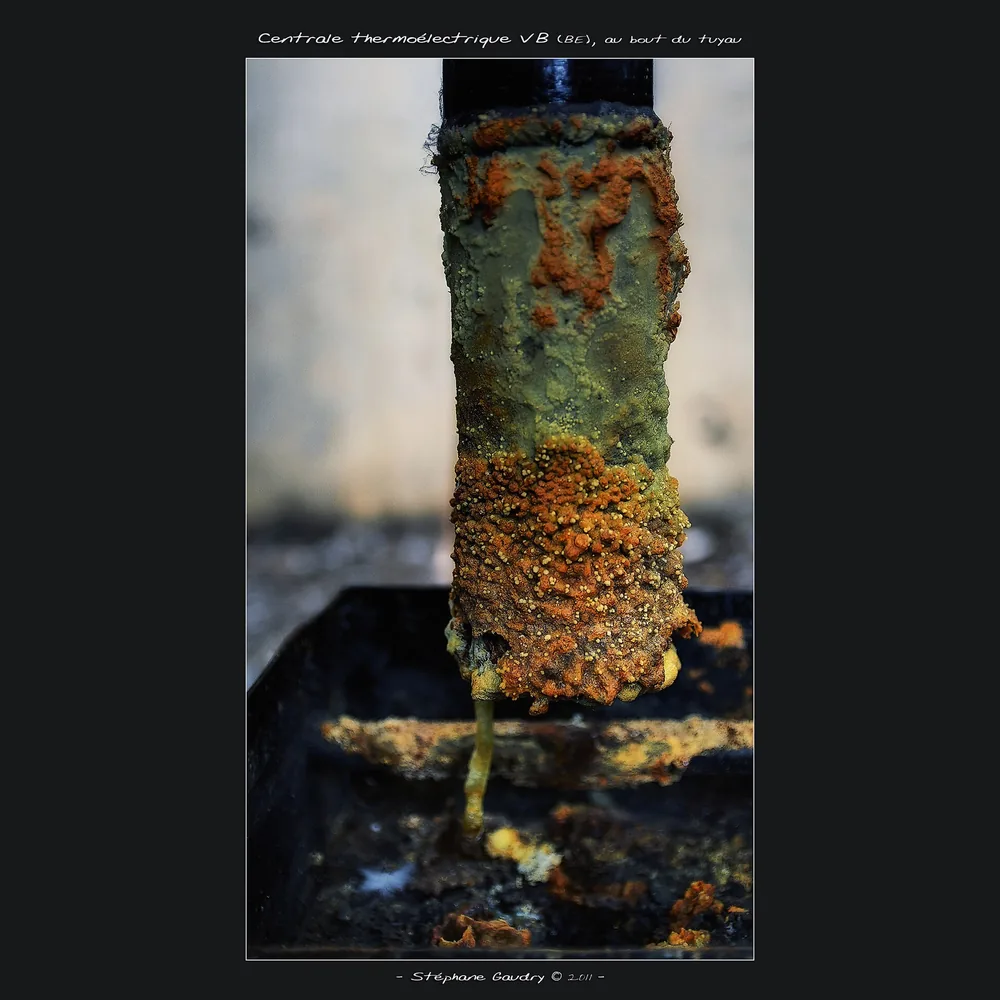

Медная труба со следами окисления. Фото: Stephane Gaudry · CC BY 2.0
Марка описывает состав материала, а состояние поставки — результат его обработки. Эти сведения дополняют друг друга: одинаковое обозначение марки ещё не означает одинаковое поведение заготовок при гибке и резании. В заявке отдельно указывают марку, вид полуфабриката и состояние, а требования сверяют с документацией на выбранный прокат.
Отжиг и нагартовка не заменяют выбор химического состава.
Обозначения состояния следует брать из документации на конкретный полуфабрикат. Переносить расшифровку букв с листа на пруток без проверки нельзя. Если поставщик предлагает замену, сравнивают не только название марки, но и подтверждённые характеристики материала.
Для токоведущей детали важна проводимость. Для последующего нагрева и соединения — пригодность материала к выбранной технологии. Одной записи «чистая медь» для такого выбора недостаточно.
Чем медь отличается от латуни и бронзы
Медь, латунь и бронза — разные материалы, хотя медь входит в состав всех трёх. В латунях основной легирующий элемент — цинк. Бронзы образуют отдельную группу медных сплавов; они не обязательно содержат олово. Выбор между ними зависит от функции детали, нагрузки, среды и способа изготовления.
Универсального победителя здесь нет.
| Материал | Что уточняют перед выбором | Почему нельзя выбрать только по названию |
|---|---|---|
| Медь | Марку, состояние, проводимость | Заготовки различаются по составу и состоянию |
| Латунь | Марку, состав, требования к обработке и прочности | Свойства разных латуней не совпадают |
| Бронза | Вид сплава, марку, условия трения и нагрузки | Название группы не описывает свойства конкретного сплава |
Для шины или теплоотвода сравнивают электрические и тепловые характеристики. Для втулки, резьбовой детали или элемента пары трения нужны другие критерии. Сравнение имеет смысл только для конкретных марок и состояний.
Цвет не подтверждает марку сплава.
Где применяют медь и почему выбирают именно её
Медь используют там, где нужны перенос электрического тока, отвод тепла или формование материала. К таким изделиям относятся шины, перемычки, контакты, теплоотводы и трубные элементы. Но пригодность материала ещё не доказывает работоспособность узла: её оценивают вместе с геометрией, соединениями, нагрузкой и условиями эксплуатации.
У токоведущей детали проверяют сечение, контактные поверхности и допустимый нагрев. У теплоотвода — путь тепла от источника к охлаждаемой поверхности. У гнутого элемента — состояние заготовки и требования к форме после обработки.
Материал работает вместе с конструкцией.
Если масса ограничена, полезно сравнить свойства алюминия и выбор материала для детали. Сопоставлять следует готовые конструктивные решения: одинаковый наружный размер ещё не означает одинаковую работу деталей.
Что учитывать при точении, фрезеровании и соединении меди
При обработке меди внимание уделяют закреплению, отводу стружки и состоянию кромок. Пластичная заготовка может деформироваться под прижимом, а после резания на детали могут оставаться заусенцы. Технологию выбирают по марке, состоянию материала, геометрии и требованиям чертежа. Назначать режимы только по слову «медь» недостаточно.
У тонкой втулки проверяют деформацию от зажима. У пластины — опору при обработке плоскостей. Для отверстий и пазов заранее определяют, какие кромки доступны для удаления заусенцев.
Требования должны быть проверяемыми.
В задании на фрезерные работы по металлу указывают допуски, шероховатость и состояние кромок. Если следы прижима недопустимы, это тоже отражают в документации. Связь закрепления и отклонений разобрана в статье про причины брака при обработке металла.
Пайку и сварку рассматривают как отдельные технологические операции. Способ соединения, материалы и последующий контроль согласуют для выбранной марки. Пригодность заготовки к резанию не подтверждает её пригодность к любому способу нагрева.
Откуда получают медь: руды, рафинирование и вторичное сырьё
Медь получают из рудного и вторичного сырья. Однако происхождение металла не заменяет описание материала для детали. Между сырьём и заготовкой находятся извлечение, очистка и изготовление полуфабриката. Для заказчика важны характеристики поставленного прутка, листа или трубы, а не только сведения о том, откуда получена медь.
Катод и пруток — разные виды продукции.
Катодная медь связана с электрохимическими процессами получения или очистки металла. Пруток — полуфабрикат с заданными размерами и состоянием. Требования к одному продукту нельзя автоматически переносить на другой.
Для вторичного сырья действует тот же принцип. Указание «из лома» не подтверждает и не опровергает пригодность готового материала. Основанием приёмки служит соответствие поставки требованиям заказа и сопроводительным документам.
Биологическая роль меди: почему металл и его соединения различают
Медь нужна организму как микроэлемент: она участвует в выработке энергии, обмене железа и синтезе соединительной ткани. Эти функции перечислены в справке NIH Office of Dietary Supplements. Они относятся к биологическим процессам и не служат основанием для выбора материала промышленной детали или оценки безопасности работы с ним.
Пищевая потребность и производственное воздействие — разные вопросы.
Металлическое изделие, соль меди и медь в составе биомолекулы нельзя рассматривать как взаимозаменяемые вещества. Ссылка на роль микроэлемента ничего не говорит о допустимости контакта с конкретной пылью или рабочим раствором.
Поэтому сведения о питании не подменяют требования к производственному процессу.
Что указать в чертеже и заявке на медную деталь
Для расчёта изготовления нужны сведения о материале, геометрии и требованиях к готовой детали. Если марка ещё не выбрана, в задании описывают функцию изделия, нагрузки и рабочую среду. Это позволяет обсудить материал до закупки заготовки и отделить обязательные характеристики от тех, которые допускают согласование с изготовителем.
В комплект исходных данных входят:
- Марка материала и документ, по которому его заказывают.
- Вид полуфабриката и состояние поставки.
- Чертёж с размерами, допусками и количеством деталей.
- Шероховатость рабочих поверхностей.
- Требования к кромкам, заусенцам и следам закрепления.
- Требования к проводимости, покрытиям и соединениям, если они важны для узла.
- Состав сопроводительных документов на материал и готовую партию.
Неопределённости лучше обозначить прямо. Например, отсутствие выбранной марки — повод согласовать её, а не разрешение изготовителю заменить материал по своему усмотрению.
Передайте чертёж и требования на изготовление деталей по чертежам, чтобы согласовать материал и технологию обработки.
Частые вопросы
Чем катодная медь отличается от прутка для станка?
Катод — продукт электрохимического получения или очистки меди. Пруток — полуфабрикат для дальнейшей обработки. Для заказа прутка нужны его марка, размеры и состояние поставки; сведения о чистоте исходной меди этого не заменяют.
Можно ли стягивать медную шину латунным болтом без изоляции?
Одних названий материалов для решения недостаточно. Нужны требования к электрическому контакту, рабочая среда, конструкция соединения и допустимые нагрузки. Вопрос об изоляции нельзя решить отдельно от назначения узла.
Нужен ли отжиг медной детали после фрезерования?
Сам факт фрезерования не служит основанием для отжига. Его назначают, если этого требует дальнейшая обработка или заданное состояние материала. Решение должно учитывать требования к готовой детали.
Источники
- Copper — Element information, properties and uses — Royal Society of Chemistry.
- Atomic Weights and Isotopic Compositions for Copper — NIST.
- Copper — Health Professional Fact Sheet — NIH Office of Dietary Supplements.
