Изготовление болтов, винтов и шпилек под заказ нужно, когда деталь не совпадает с каталогом: другой диаметр, шаг, длина, класс прочности или покрытие. Её делают по вашему чертежу, а не подбирают из готового ряда. Дальше — что указать, чтобы крепёж встал в соединение без подгонки: материал, допуск резьбы и метод, точение или холодная штамповка.
Зачем заказывать болты и шпильки по чертежу, а не покупать готовые?
Болт — стержень с головкой и резьбой. Резьба держит соединение под нагрузкой. Крепёж со склада подходит, когда диаметр, шаг и длина есть в каталоге производителя. Изготовление по чертежу нужно, когда соединение задаёт свои величины: нестандартную длину, редкий шаг, свой материал или своё покрытие.
Для мебели и бытовых узлов обычно хватает метиза с нужной маркировкой из розницы. По чертежу идут, когда размер не входит в стандартный ряд или готовая деталь не живёт в среде узла: вибрация, нагрев, агрессивная химия. Если крепёж нужен вместе с основной деталью, его заказывают вместе с деталью или отдельно. Выбор зависит от тиража и срока.
Три признака, что крепёж стоит делать под заказ:
- длина, диаметр или шаг резьбы не входят в ряд каталога;
- нужен материал или класс прочности, которого в каталоге нет;
- партия крупная, и чертёж убирает подгонку на монтаже.
Что означает маркировка класса прочности на головке болта?

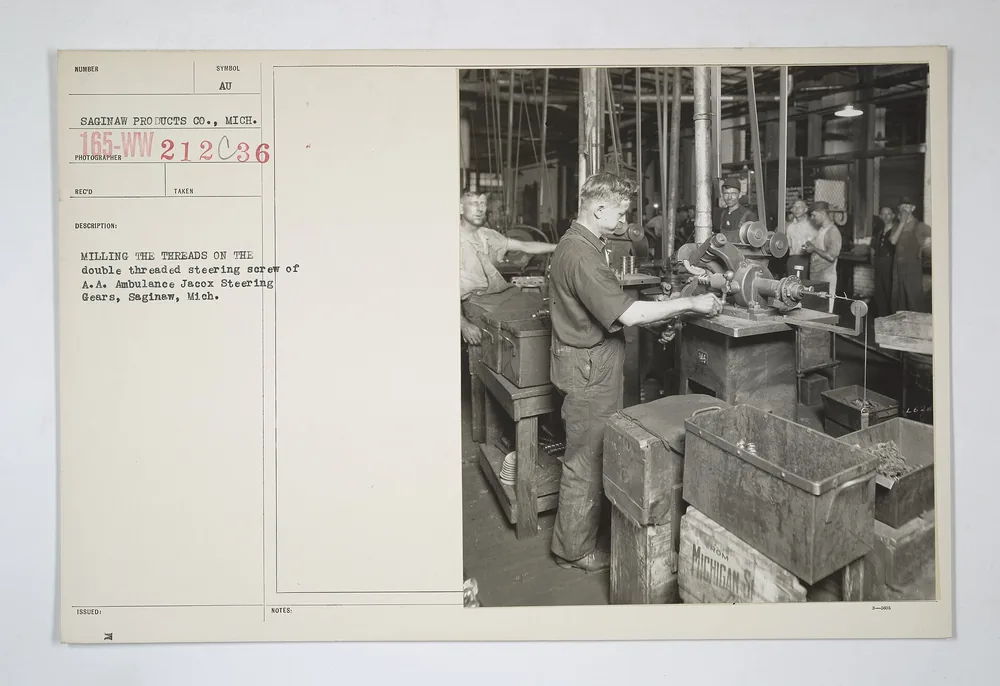

Нарезание двойной резьбы на рулевом винте методом фрезерования на станке. Фото: Unknown author Unknown author or not provided · Public domain
На головке болта стоит маркировка класса прочности. Для болтов, винтов и шпилек из углеродистой и легированной стали механические свойства этого класса задаёт ISO 898-1:2013. Их оценивают при температуре от 10 °C до 35 °C. Выше или ниже этого диапазона указанные свойства могут не сохраниться.
Стандарт покрывает крупный шаг резьбы от M1,6 до M39 и мелкий от M8×1 до M39×3. В заявке пишите класс из расчёта узла. Соседняя, более высокая маркировка этот расчёт не заменяет.
У болта или винта с низкой или потайной головкой геометрия головки уменьшает площадь среза относительно резьбы. Такая деталь может не выполнить требования стандарта по растяжению и кручению. Класс при этом на головке уже стоит.
Класс прочности не описывает коррозию, свариваемость и усталость. Эти свойства ISO 898-1:2013 не нормирует. Стойкость к среде задают материалом и покрытием. Ресурс при повторной нагрузке зависит ещё и от формы перехода под головкой.
| Вопрос | Что говорит ISO 898-1:2013 |
|---|---|
| Чьи механические свойства задаёт | Болты, винты и шпильки из углеродистой и легированной стали |
| При какой температуре их оценивают | От 10 °C до 35 °C |
| Коррозия и свариваемость | Не задаёт |
| Усталость | Не задаёт |
Класс берите из расчёта соединения. Более высокая маркировка этот расчёт не заменяет.
Номер стандарта на класс прочности не подставляйте по памяти. Легко указать документ, который задаёт другую вещь: размеры головки, гайки или обозначения покрытий. Для механических свойств углеродистого и легированного крепежа опора — ISO 898-1:2013.
Резьба: шаг, ход и заходность — почему это важно для затяжки
У резьбы есть шаг и ход. Шаг — расстояние между соседними витками. Ход — путь, на который болт или винт смещается вдоль оси за один оборот. У однозаходной резьбы ход равен шагу. Угол подъёма — угол между ходом и длиной одного оборота резьбы.
Резьба бывает полной и неполной. Полная идёт по всей длине стержня под головкой. Неполная занимает только часть длины.
У полной резьбы большое усилие затяжки. Если между двумя стягиваемыми деталями остаётся зазор, полная резьба его не убирает: стянуть пластины вплотную не получится. Неполная резьба передаёт усилие на одну из деталей и стягивает две части без зазора между ними.
Плотность посадки в ответной детали задаёт не шаг, а допуск резьбы. Его пишут отдельно. В чертеже нужны тип резьбы, шаг, число заходов и длина резьбовой части. Без этих данных производство подставит свои величины. Деталь тогда может не встать в соединение с первого раза.
Полная резьба даёт сильное усилие затяжки, но не убирает зазор между двумя деталями. Для стяжки без зазора нужна неполная резьба.
Если узел должен сойтись без щели, заложите неполную резьбу в чертёж сразу. Иначе на сборке зазор останется, и его будут закрывать шайбами.
Материал заготовки: сталь, нержавейка, латунь, титан
Материал выбирают по среде и по нагрузке. Углеродистая и легированная сталь — обычный выбор для нагруженного крепежа. Именно для них ISO 898-1:2013 задаёт классы прочности. Нержавеющую сталь берут во влаге, в химии и в пищевом производстве. Класс прочности эту стойкость не заменяет: стандарт её не нормирует.
Латунь и бронза закрывают узкие задачи. Их берут, где нужна электропроводность или где нельзя искрение. Титан берут, где вместе нужны малый вес и высокая прочность. В заявке назовите марку или хотя бы группу материала. Одной пометки «сталь» мало: под ней одинаково читаются и углеродистая, и нержавеющая.
Температура узла тоже ограничивает выбор. Свойства класса оценены при 10–35 °C. На нагреве и на морозе они могут не сохраниться. Если деталь работает вне этого окна, напишите температуру в заявке отдельно от класса.
Точение или холодная штамповка: что выгоднее при вашем тираже
Метод выбирают по тиражу и по форме головки. Точение снимает материал резцом. Оно удобно для штучных и мелких партий. И для головки, которую трудно получить штампом.
Холодная штамповка формует головку давлением, без снятия металла. Резьбу после этого обычно накатывают.
На большой партии цена за штуку после оснастки обычно ниже, чем у точения. С какого тиража штамповка обгоняет точение, считают по чертежу. На порог влияют сложность головки и диаметр резьбы. Готового порога «от стольких штук» нет.
| Критерий | Точение | Холодная штамповка |
|---|---|---|
| Объём партии | Штучно и мелкими сериями | Крупные тиражи |
| Форма головки | Любая, включая нестандартную | Ограничена штампом |
| Перед стартом | Короткий запуск | Время на оснастку |
| Цена за штуку на большом тираже | Выше | Ниже, когда оснастка окуплена |
Срок тоже разный. На малом тираже точение стартует раньше: оснастку делать не нужно. Штамповка ждёт наладки, зато дальше выдаёт детали быстрее.
Точный срок под тираж и материал называйте в заявке. Как тираж меняет цену, разобрано в материале как выбрать размер партии. Если резьбовая деталь сложная и партия небольшая, посмотрите токарную обработку резьбовых деталей.
Допуски и классы точности резьбы
Допуск резьбы показывает, насколько профиль может отойти от номинала. От него зависит, туго ли крепёж сядет в ответную деталь. Шаг и диаметр этот зазор не задают.
Для крепёжной метрической резьбы от M1,6 до M100 предельные размеры среднего диаметра и диаметра по вершинам заданы для классов допусков 6H и 6g. Для резьб от M1 до M1,4 те же пределы заданы для классов 5H и 6h. Это ISO 965-2:2024. Числа отклонений под ваш диаметр и шаг берите из документа, а не из памяти цеха.
ISO 898-1:2013 для допусков резьбы своего крепежа отсылает к ISO 965-1, ISO 965-2 и ISO 965-4. В чертеже класс допуска пишут отдельно от шага. Более жёсткий класс не делает соединение надёжнее само по себе. Он добавляет работы. Выигрыш есть там, где резьба ещё и ставит деталь на место, а не только стягивает её.
Класс допуска пишите под задачу узла. Самый жёсткий не нужен, если резьба только стягивает.
Скругление под головкой: почему резкий переход сечения разрушает крепёж
Резкий переход сечения между головкой и стержнем собирает напряжения в этой точке. Под повторной нагрузкой головка может отломиться от усталости. Отказ приходит не с первого цикла. Пока его нет, место выглядит целым.
Чтобы снять концентрацию, под головкой делают скругление. Ровная поверхность без неровностей тоже поднимает усталостную прочность. Сочетание скругления и конусной кромки лучше всего снимает эту концентрацию. Форму перехода напишите в чертеже. Если её не задать, переход останется на усмотрение производства.
Для авиационных болтов двигателей скругление под головкой делают высокоточной накаткой. Там нужна особо высокая прочность. Обычному промышленному крепежу такая точность часто избыточна. Принцип общий: переход от головки к стержню несёт нагрузку. Это не декоративная кромка.
Сочетание скругления и конусной кромки под головкой лучше всего снимает концентрацию напряжений. Форму перехода укажите в чертеже.
Какие дефекты выявляет контроль качества крепежа?
Дефект зоны под головкой часто сидит в настройке оснастки. Тогда он повторяется не на одной детали, а на многих. Смотреть одну штуку из партии мало.
Типичный набор такой: заусенцы, трещины, сколы, деформация, отклонение размеров и дефект формы самого скругления. С таким дефектом крепёж не держит соединение. Изделие, в которое его поставили, может быть повреждено.
Форму скругления легко снять неправильно. На оптическом компараторе зона под головкой объёмная: свет трудно сфокусировать на всю поверхность сразу. Разные операторы получают разный результат. Числовое отличие от чертежа с проекции не снять.
Профилометр требует выставить деталь и обойти профиль щупом. На это уходит время, а сам обход даёт погрешность. Поэтому форму галтели задайте в чертеже явно и спросите, чем её проверят на партии. Одной визуальной отметки «годная» здесь мало.
Защитное покрытие: цинк, никель, фосфатирование
Покрытие выбирают по среде. Класс прочности коррозию не нормирует, так что слой надо назвать отдельно: тип и толщину. Без этого производство либо спросит, либо оставит крепёж без защиты.
Цинк заказывают как защиту от коррозии в обычных условиях: в помещении и на улице без агрессивной химии. Никель берут, когда важен вид детали и поверхность должна держать истирание. Фосфат чаще оставляют основой под окраску или масло, а не единственным слоем.
| Покрытие | Зачем заказывают | Где ставят |
|---|---|---|
| Цинк | Защита от коррозии в обычной среде | Массовый промышленный крепёж |
| Никель | Вид детали и стойкость к истиранию | Видимый крепёж |
| Фосфат | Основа под окраску или масло | Крепёж под дальнейшую отделку |
Толщину слоя и способ нанесения напишите числом и словом, как в вашем чертеже узла. Чужой номер стандарта на покрытия сюда не подставляйте: легко назвать документ про обозначения, а ждать от него таблицу толщин.
Что указать в чертеже и заявке, чтобы получить точный расчёт
Расчёт партии точен, когда комплект данных полный. Если чего-то нет, производство останавливается на вопросе. Либо подставляет свою величину. Второе — риск получить не ту деталь.
Что приложить к заявке:
- Чертёж: тип резьбы, диаметр, шаг, число заходов и длина резьбы.
- Класс прочности и материал заготовки. Для углеродистой и легированной стали класс сверяют с ISO 898-1:2013.
- Тип и толщина защитного покрытия.
- Точный объём партии, без «примерно».
- Форма скругления под головкой и класс допуска резьбы, если они важны для узла. Для классов 6H и 6g опора по предельным размерам — ISO 965-2:2024.
- Температура узла, если она вне окна 10–35 °C, и срок, к которому нужна партия.
Чем полнее заявка, тем меньше кругов уточнений до расчёта метода и цены. Тираж и материал как раз и решают, будет это точение или холодная штамповка.
Если чертёж на болты, винты или шпильки уже готов, пришлите его на расчёт. По тиражу и материалу назовут метод изготовления и срок.
Частые вопросы
Чем отличается точение болта от холодной штамповки?
Точение снимает материал резцом на токарном станке. Его берут для мелких партий и для сложной формы головки. Холодная штамповка формует головку давлением, без снятия металла, и на большом тираже обычно дешевле за штуку, когда оснастка уже окуплена. Резьбу при этом накатывают отдельно, не в том же ходе, что и головку.
Какие виды резьбы используют для крепежа?
Для стяжки соединения основной считают метрическую резьбу. Трапецеидальную и упорную ставят там, где резьба передаёт движение, а не только держит затяжку.
Какое покрытие защищает крепёж от коррозии?
От коррозии в обычной среде чаще всего заказывают цинк. Никель выбирают, когда важен вид детали и стойкость поверхности к истиранию. Фосфат оставляют основой под окраску или масло. Класс прочности эту защиту не заменяет.
Как проходит согласование чертежа при заказе крепежа?
Заказчик присылает чертёж с резьбой, классом прочности и материалом. Дальше сверяют допуск резьбы, форму перехода под головкой и способ изготовления: точение или штамповку. После этого подбирают металл и запускают партию.
Источники
- Bolts and Screws Underhead Shape Measurement — Keyence
- ISO 898-1:2013. Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch thread — ISO
- ISO 965-2:2024. ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for internal and external threads (tolerance classes 6H and 6g for M1,6 to M100 and 5H and 6h for M1 to M1,4) — ISO
