Фреза — это вращающийся режущий инструмент, который снимает материал с заготовки зубьями или режущими кромками. При обработке металла фрезами получают плоскости, пазы, уступы и контуры деталей. Вид инструмента выбирают по форме поверхности, материалу заготовки и требованиям чертежа: одной фрезой нельзя выполнить любую операцию.
Что такое фреза и для чего она нужна
Фреза — инструмент для фрезерования: её режущие кромки входят в металл и отделяют стружку при вращении. Одновременно инструмент перемещается относительно заготовки по заданной траектории. Такое сочетание движений позволяет обработать плоскость, выбрать паз, сформировать уступ или обойти контур детали. Конкретная задача зависит от формы фрезы и доступности поверхности для обработки.
Чтобы понимать описание производства, полезно разделять инструмент, оборудование и операцию. Фрезерный станок вращает фрезу, удерживает заготовку и обеспечивает перемещения. Фрезерование — сам процесс снятия материала. Название фрезы описывает инструмент, которым выполняют часть этого процесса.
Например, для корпуса нужно обработать опорную плоскость и сделать карман под соседний узел. Карманом называют углубление, ограниченное стенками. Технолог может назначить разные фрезы для плоскости, выборки металла внутри кармана и окончательной обработки его стенок.
Одна деталь часто требует смены инструмента.
Заказчику это помогает читать расчёт изготовления: несколько фрезерных операций могут относиться к одной поверхности, если сначала снимают припуск, а затем доводят размер. Припуск — запас материала, который предстоит удалить.
Фреза — инструмент, а фрезерование — процесс обработки заготовки этим инструментом.
Здесь речь идёт о фрезах для металлических деталей. Инструменты для дерева, маникюра и дорожных работ решают другие задачи; переносить их обозначения и рекомендации в металлообработку нельзя.
Как устроена фреза: кромки, канавки и крепление

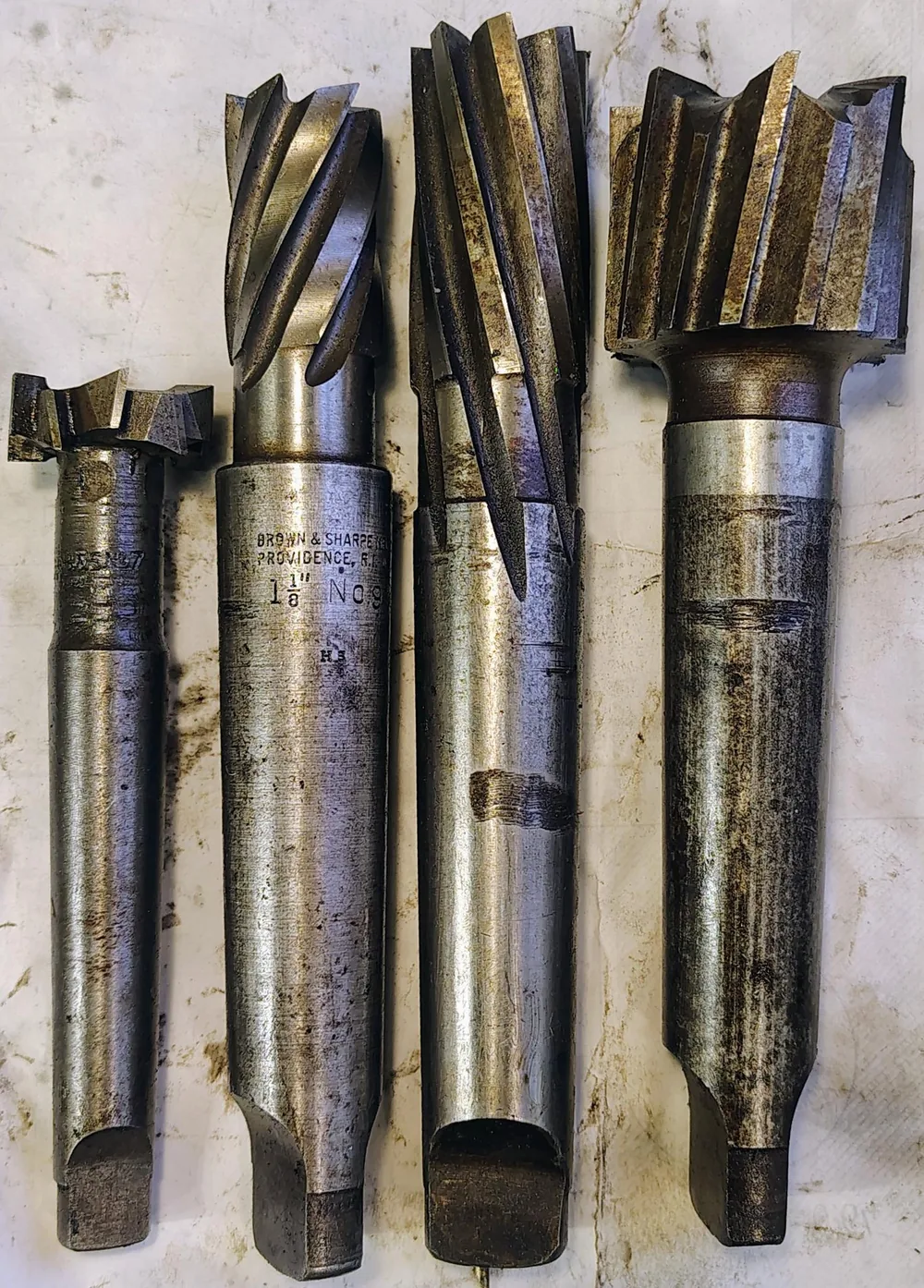

Конус Brown & Sharpe №7 и три фрезы с хвостовиками BS9 без возможности крепления штревелем. Фото: Progress and Poverty · CC BY 4.0
В рабочей части фрезы режущие кромки отделяют металл, а канавки дают стружке пространство для выхода из зоны обработки. Корпус удерживает режущие элементы и передаёт нагрузку через крепление. У концевой фрезы креплением обычно служит хвостовик; у насадного инструмента предусмотрено посадочное отверстие для установки на оправку. Поэтому устройство одной фрезы нельзя считать схемой для всех разновидностей.
На изображении концевой фрезы удобно проследить путь от крепления к месту резания: хвостовик удерживает инструмент, режущая часть входит в заготовку, кромки отделяют стружку, канавки помогают вывести её наружу.
Режущая кромка находится на пересечении поверхностей зуба. Геометрия этих поверхностей влияет на взаимодействие инструмента с металлом. Для заказчика детали важен практический смысл: внешне похожие фрезы могут предназначаться для разных материалов и операций.
Канавка сама металл не режет.
Её задача — освободить место для образующейся стружки. Если стружка остаётся в кармане и попадает под следующую кромку, условия обработки меняются: инструмент повторно захватывает отделённый материал.
У сборной фрезы сменная режущая пластина закрепляется на корпусе в предусмотренном посадочном месте. Крепёж удерживает пластину, а опорные поверхности воспринимают нагрузку. После износа рабочей кромки пластину заменяют либо поворачивают, если её конструкция это допускает.
У цельной фрезы отдельных сменных пластин нет: режущая часть и корпус составляют единый инструмент. Хвостовик, посадочное отверстие и пластина — признаки конкретных конструкций, а не обязательный набор частей каждой фрезы.
Виды фрез по металлу и их назначение
Концевые, торцевые и дисковые фрезы — разновидности фрез с разной формой и расположением рабочих кромок. Концевой инструмент используют для пазов, карманов и контуров; торцевой — для плоскостей; дисковый — для пазов и, в соответствующем исполнении, отрезки. Название группы помогает понять назначение, но пригодность для конкретной операции проверяют по исполнению инструмента.
| Вид фрезы | Рабочая поверхность инструмента | Типовая операция | Ограничение применения |
|---|---|---|---|
| Концевая | Периферия и торец — согласно исполнению | Карманы, пазы, уступы, контуры | Осевое врезание допускает не каждое исполнение |
| Торцевая | Кромки в торцевой зоне и на периферии | Обработка открытых плоскостей | Корпусу нужен доступ к поверхности |
| Дисковая | Периферия, иногда боковые стороны | Пазы, прорези, отрезка | Отрезка требует подходящей конструкции |
| Цилиндрическая | Кромки на цилиндрической поверхности | Обработка плоскостей периферией | Схема установки должна обеспечивать проход инструмента |
| Угловая | Кромки на наклонных поверхностях | Угловые пазы и элементы профиля | Геометрия инструмента должна соответствовать элементу детали |
| Фасонная | Кромки заданного профиля | Формирование профильной поверхности | Изменение профиля детали требует проверки инструмента |
Концевая фреза удобна там, где нужно перемещаться внутри ограниченного контура. Однако название «концевая» ещё не отвечает на вопрос, можно ли погружать инструмент вертикально в сплошной металл. Это свойство конкретной режущей части.
Шаровой конец — исполнение концевой фрезы.
Закруглённая рабочая часть помогает обрабатывать пространственные поверхности. Она описывает геометрию инструмента, тогда как хвостовое или насадное крепление описывает способ установки. Смешивать эти признаки в одном перечне неудобно: один инструмент одновременно относится к нескольким группам.
При выборе сначала определяют поверхность детали и доступ к ней, затем уточняют исполнение фрезы. Такой порядок полезнее поиска универсального названия в каталоге.
Цельные фрезы и инструмент со сменными пластинами
По конструкции различают цельные фрезы, инструмент с напаянными режущими элементами и сборные фрезы со сменными пластинами. В цельном инструменте режущая часть составляет одно целое с корпусом. У напаянного режущие элементы соединены с корпусом пайкой. У сборного пластины закреплены механически, поэтому способ обслуживания рабочей кромки зависит от конструкции.
Форма, конструкция и материал — разные признаки. Торцевая фреза может иметь сменные пластины, а концевая — быть цельной. Слова «твёрдосплавная» и «быстрорежущая» описывают материал режущей части, но сами по себе не указывают, какую поверхность следует обрабатывать.
Быстрорежущая сталь и твёрдый сплав встречаются в режущем инструменте для металлообработки. Технолог выбирает материал с учётом заготовки, характера нагрузки и устойчивости станочной системы. В эту систему входят станок, крепление инструмента, приспособление и сама заготовка.
Выбирать только по материалу режущей части недостаточно.
Например, инструменту для глубокого кармана нужны доступ к дну и подходящая рабочая длина. Если крепление допускает колебания, замена материала фрезы сама по себе проблему не решит. Потребуется проверить вылет, закрепление и маршрут проходов.
Покрытие добавляет ещё один параметр выбора. Его назначение и допустимые условия работы уточняют по документации конкретной серии; обещать одинаковый прирост ресурса для любых металлов нельзя.
Мнение. Если вы заказываете готовую деталь, задавайте требования к результату. Форму фрезы, её конструкцию и материал режущей части разумно оставить технологу, который отвечает за маршрут обработки.
Как фреза снимает металл с заготовки
При фрезеровании вращающаяся кромка входит в заготовку и отделяет стружку, а движение подачи переносит зону резания вдоль будущей поверхности. Подачу обеспечивает перемещение инструмента, заготовки либо сочетание их движений. При обработке паза последовательные проходы формируют его стенки и дно; траекторию выбирают с учётом размеров паза и возможностей инструмента.
Основные функции движений и элементов можно разделить так:
- Вращение проводит режущие кромки через зону контакта с металлом.
- Подача задаёт перемещение фрезы относительно заготовки вдоль поверхности.
- Стружечные канавки дают отделённому материалу пространство для выхода.
Закрепление должно удерживать заготовку под действием сил резания. Если деталь смещается или прогибается, заданная траектория инструмента уже не гарантирует нужную геометрию поверхности. Поэтому технолог учитывает не только фрезу, но и точки опоры, зажим и доступ к обрабатываемому элементу.
Стружке нужен свободный выход.
Для закрытого кармана это отдельная задача: отделённый металл может накапливаться внутри углубления. Способ удаления стружки согласуют с инструментом, материалом и условиями обработки.
Скорость резания, подача и глубина прохода работают совместно. Универсальная настройка без марки материала, диаметра фрезы и сведений о закреплении не даёт основания назначить режим. Даже одинаковые по форме детали могут потребовать разных условий обработки.
Подробные методы и режимы фрезеровки металла полезно изучать отдельно: они объясняют, как технолог связывает движения инструмента с задачей изготовления.
От чего зависит выбор фрезы под деталь?
Выбор фрезы начинается с чертежа детали: он задаёт размеры, допуски, форму поверхностей и требования к результату фрезерования. Для открытой плоскости рассматривают торцевой инструмент, для кармана или контура — подходящую концевую фрезу. Затем проверяют материал заготовки, припуск, доступ к поверхности и возможность закрепить деталь для нужной траектории.
Геометрия кармана ограничивает диаметр инструмента. Фреза должна войти между стенками и пройти по предусмотренной траектории. При обработке внутреннего угла цилиндрической концевой фрезой в плоскости её перемещения остаётся скругление, связанное с диаметром инструмента и траекторией.
Острый внутренний угол требует отдельного обсуждения.
Это ограничение конкретной схемы фрезерования. Если сопряжённой детали нужен другой угол, технолог может предложить изменить геометрию, добавить разгрузку или рассмотреть иной способ обработки. Решение согласуют с назначением узла.
Глубина кармана влияет на требуемый вылет — расстояние от крепления до рабочей зоны инструмента. Длинный вылет усложняет сохранение жёсткости. Поэтому глубокий узкий элемент оценивают вместе с толщиной стенок, доступом и требованиями к поверхности.
Размерные допуски показывают допустимые отклонения, а шероховатость описывает микронеровности поверхности. Эти требования могут потребовать отдельных проходов и контроля. Указывать их нужно на функциональных поверхностях, где они действительно нужны.
Заказчик задаёт геометрию, материал и требования к детали. Технолог подбирает инструмент и маршрут, которые позволяют получить и проверить этот результат.
Название фрезы в заявке не заменяет чертёж и условия приёмки.
Чем фреза отличается от сверла и токарного резца?
В типовой операции сверло формирует отверстие при подаче вдоль своей оси, а фреза обрабатывает поверхность по заданной траектории. При обычном точении вращается заготовка, относительно которой перемещается резец. Эти схемы помогают различать процессы, но не охватывают специальные инструменты и совмещённые операции, где возможности сверления, фрезерования и точения пересекаются.
Внешнее сходство хвостовиков легко вводит в заблуждение. Сверло и концевая фреза могут крепиться похожим способом, однако их режущие части рассчитаны на разные движения. Наличие канавок и торцевых кромок ещё не доказывает пригодность инструмента для выбранной операции.
Особенно осторожно нужно относиться к осевому врезанию.
Не каждая концевая фреза допускает погружение в сплошной материал вдоль оси. Технолог проверяет геометрию торца и рекомендации производителя. Если прямое погружение не предусмотрено, маршрут может включать предварительное отверстие или другую допустимую траекторию входа.
Слово «фреза» также нельзя использовать как название всех способов механической обработки. Отверстие, плоскость и наружная цилиндрическая поверхность могут потребовать разных операций, даже если расположены на одной детали.
Например, у корпуса плоскость удобно описывать как фрезеруемую поверхность, а отверстие — через его диаметр, глубину и требования к точности. По этим данным технолог определит последовательность изготовления.
Материал о том, как выбрать метод обработки металла под деталь, помогает связать форму изделия с маршрутом производства. Для заказа важнее согласовать конечную геометрию, чем заранее назначать каждый инструмент.
Что передать исполнителю для заказа фрезерных работ?
Для расчёта фрезерных работ передайте чертёж с размерами и допусками, обозначение материала, количество деталей и требования к поверхности. Добавьте модель, если она есть, и укажите желаемый срок. Эти данные помогают исполнителю проверить доступ инструмента, подобрать заготовку, составить маршрут и определить, какие вопросы нужно согласовать до запуска изготовления.
Соберите исходные данные в одном запросе:
- Чертёж — с читаемыми размерами, допусками и обозначением версии.
- Материал — с точной маркой либо указанием, что её предстоит согласовать.
- Количество — объём текущего заказа и сведения о повторных партиях, если они планируются.
- Поверхности — требования к шероховатости, покрытиям и обработке кромок.
- Модель — файл детали при наличии, согласованный с чертежом.
- Желаемый срок — ориентир для проверки возможности выполнить заказ.
Модель помогает понять пространственную форму, но требования к приёмке нужно зафиксировать явно. Если размеры в модели и чертеже расходятся, до изготовления определяют, какой документ имеет приоритет. Отдельно согласуют контроль поверхностей, от которых зависит сборка узла.
Отметьте глубокие карманы, узкие пазы, внутренние радиусы и труднодоступные участки.
Стоимость зависит от подготовки, заготовки, маршрута, закрепления и контроля. Само название фрезы не позволяет оценить заказ. Объяснение, от чего зависят цены на металлообработку, поможет подготовить вопросы к расчёту и сравнить предложения с одинаковым составом работ.
Если деталь готова к обсуждению, передайте чертёж через страницу фрезерных работ по металлу и укажите элементы, по которым требуется согласование.
Частые вопросы
Что такое фреза?
Фреза — вращающийся режущий инструмент для снятия материала с заготовки. В металлообработке ею формируют плоскости, пазы, уступы и контуры. Станок обеспечивает вращение и перемещения, а режущие кромки инструмента отделяют стружку. Сам процесс обработки называют фрезерованием.
Какие бывают виды фрез по металлу?
По форме и назначению различают концевые, торцевые, дисковые, цилиндрические, угловые и фасонные фрезы. Конструкцию и материал режущей части рассматривают отдельно: например, концевая фреза может быть цельной твёрдосплавной. Чтобы выбрать конкретное исполнение, нужно знать геометрию детали, материал заготовки, требования к поверхности и условия обработки.
