Бронза — сплав на основе меди с оловом, алюминием или другими легирующими элементами. Олово входит не во все бронзы. Среди добавок встречаются и неметаллы, например фосфор. Для изготовления детали важны конкретная марка, вид заготовки и её состояние: общего названия материала для заказа недостаточно.
Бронза — сплав меди с оловом и другими элементами
Основа бронзы — медь, а набор добавок зависит от марки. В оловянных бронзах легирующий элемент — олово. В безоловянных его роль выполняют другие элементы, например алюминий. Поэтому ответ «медь с оловом» описывает лишь часть бронз. Для заказа втулки, корпуса или другой детали нужно обозначение материала, по которому поставщик сможет подобрать заготовку и подтвердить её состав.
Не все добавки относятся к металлам. Например, фосфор входит в состав оловянно-фосфористых бронз. Поэтому точнее говорить о сплаве меди с другими элементами.
Название группы не заменяет марку.
В документации на материал проверяют состав, допустимые примеси и требования к поставке. Эти сведения нужны отдельно от названия «бронза»: оно не определяет свойства конкретной партии.
Чем бронза отличается от латуни

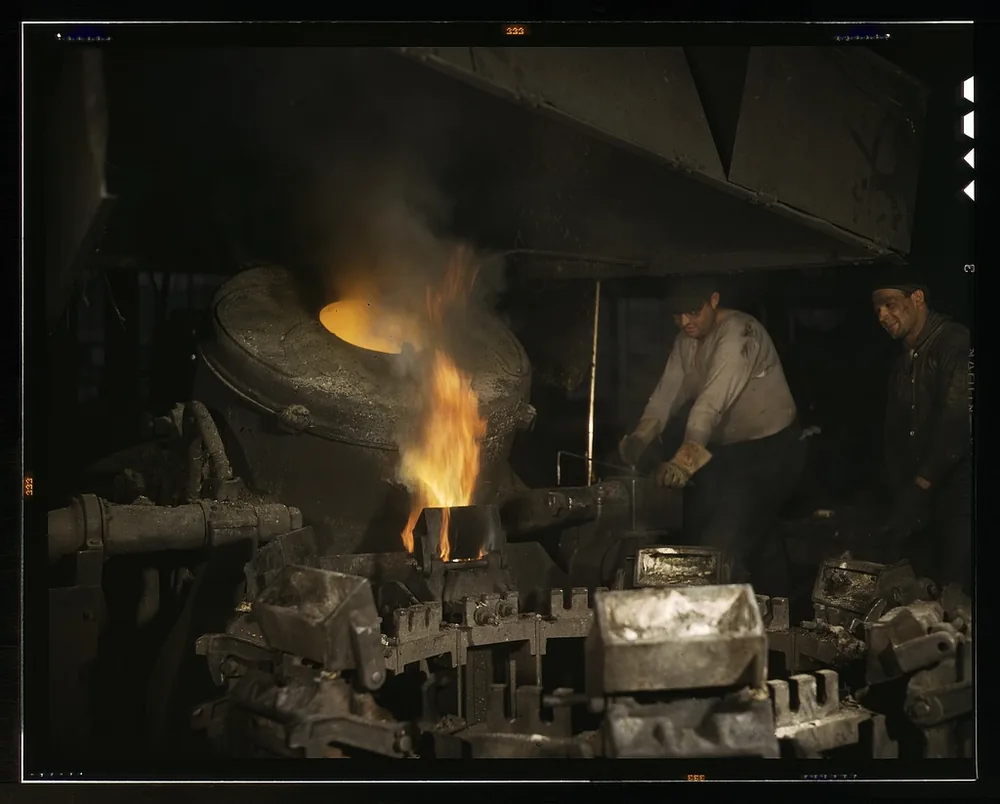

Отливка слитка на предприятии Chase Brass and Copper Co. в Юклиде, штат Огайо. Фото: Alfred T. Palmer · Public domain
Бронза и латунь — сплавы на основе меди. Главное различие связано с легирующими элементами: для латуни основной добавкой служит цинк. У бронз состав другой и зависит от группы. При этом наличие цинка само по себе ещё не делает сплав латунью: он может входить в бронзу вместе с другими добавками.
Цвет для такого различения ненадёжен. На вид поверхности влияют её состояние, обработка и окисление.
При закупке принадлежность материала к группе проверяют по обозначению и документам. Подробнее об основе этих сплавов — в статье про свойства меди.
Как добавки меняют свойства бронзы
Легирующие элементы меняют свойства бронзы, но по одному названию добавки материал для детали не выбирают. Результат зависит от её содержания, остальных компонентов и обработки заготовки. Для сравнения нужны данные о конкретном сплаве в конкретном состоянии. Формула «больше добавки — лучше материал» не помогает оценить работу будущей детали.
Сначала определяют нужное свойство. Для пружины важна способность работать упруго, для контакта — также электропроводность, для втулки — поведение в паре трения.
Затем проверяют ограничения.
Состав нельзя оценивать отдельно от назначения детали. Даже подходящее сочетание справочных свойств ещё не подтверждает, что материал выдержит условия конкретного узла.
Как читать марку бронзы и проверять состав
Цветная металлография выявляет микроструктуры конструкционных сплавов за счёт интерференционной окраски тонких плёнок. Фото: OndrejAmbroz · CC BY 4.0
Обозначение марки помогает найти материал в технической документации, но не заменяет таблицу химического состава. При проверке нужны полное обозначение и документ, в котором оно приведено. Расшифровка букв и чисел полезна для ориентирования. Содержание компонентов конкретной партии проверяют по установленным для марки пределам и документу о качестве.
Вычитать числа из обозначения из ста и принимать остаток за точное содержание меди нельзя. Такой расчёт не учитывает допустимые отклонения и примеси.
Марка — отправная точка проверки.
Для закупки сопоставляют обозначение в чертеже, заказе и документах поставщика. Расхождения требуют решения до передачи заготовки в обработку.
Почему свойства зависят от заготовки и её состояния
Марка описывает материал лишь частично: для выбора нужны вид заготовки и состояние поставки. Отливку, пруток и термически обработанный полуфабрикат нельзя сравнивать только по названию сплава. В документации должны быть данные именно для того варианта, из которого планируют изготовить деталь. Иначе справочное значение легко принять за свойство поступившей партии.
Обработка давлением и термическая обработка — разные процессы. Их назначение и последовательность определяет технология конкретного материала.
Режим обработки одной марки не переносят на другую автоматически.
В заказе состояние заготовки указывают отдельно. Если предусмотрена последующая термообработка, в требованиях к приёмке важно обозначить, на каком этапе проверяют свойства.
Как сравнивать прочность, твёрдость и физические свойства
Свойства бронз сравнивают по данным с одинаковыми условиями определения. Рядом с прочностью нужны марка, вид заготовки и состояние. Для твёрдости — ещё метод измерения и обозначение шкалы. Без этих сведений таблица чисел создаёт видимость точного выбора, хотя может объединять материалы после разных процессов обработки и результаты разных испытаний.
Справочное значение и требование к поставке отвечают на разные вопросы.
| Параметр | Что проверяют вместе со значением |
|---|---|
| Прочность | Марку, заготовку, состояние и условия испытания |
| Относительное удлинение | Состояние материала и условия испытания |
| Твёрдость | Метод, шкалу и условия измерения |
| Плотность | Марку и источник данных |
| Температурные характеристики | Состав, источник данных и условия определения |
Приёмку партии связывают с требованиями заказа. Справочник помогает сравнить варианты, а соответствие поставки подтверждают предусмотренными документами и испытаниями.
Какая бронза подходит для втулок, шестерён и контактов
Выбор начинают с функции детали и условий работы. Для втулки важны нагрузка, скорость скольжения, смазка и материал вала. Для шестерни — нагрузки на зубья и условия зацепления. Для контакта — электрические и механические требования. Одного ответа «нужна бронза» недостаточно: разные задачи требуют разных сочетаний свойств.
В узле трения материал рассматривают вместе с ответной деталью. Нужно учитывать поверхность вала, загрязнения, температуру и подачу смазки.
Наличие свинца в составе не подтверждает пригодность к работе без смазки.
Допустимость сухого трения проверяют для выбранного материала и конструкции. Условия работы другой втулки нельзя переносить на новую деталь без расчёта или испытаний.
Что состав меняет при механической обработке
Для назначения механической обработки нужны марка, состояние и геометрия заготовки. По общему названию «бронза» нельзя выбрать режим резания или обещать получение заданного допуска. Технолог учитывает материал, инструмент, закрепление и требования чертежа. Отдельно проверяют последовательность операций, если после резания предусмотрена термообработка или другая операция, способная изменить размеры.
Точение применяют для обработки поверхностей вращения. Плоскости, пазы и контуры могут потребовать фрезерных работ по металлу.
Состав важен и для оценки производственных рисков. Американский стандарт 29 CFR 1910.1024 в пункте (a)(1) прямо распространяет свою область применения на профессиональное воздействие бериллия во всех формах, соединениях и смесях. Исключения указаны в пунктах (a)(2) и (a)(3).
Это документ США. Он не устанавливает требования для российской площадки.
ВОЗ в справке о свинце описывает его токсичность. Перечень мер защиты для конкретного процесса должен опираться на оценку воздействия и применимые к площадке требования. Одного названия сплава для такого решения недостаточно.
Почему цвет и патина не подтверждают марку бронзы
Цвет поверхности не подтверждает химический состав бронзы. На оттенок влияют состояние поверхности, обработка и контакт со средой. Фотография добавляет различия освещения и цветопередачи. Поэтому похожие по виду детали нельзя считать изготовленными из одной марки. Для закупки или замены материала нужны документы, а при необходимости — анализ состава.
Метод анализа выбирают с учётом того, какие элементы нужно определить. Само наличие протокола ещё не означает, что проверены все компоненты марки.
Бытовая проба не заменяет приёмку материала.
Тот же принцип важен при выборе алюминиевого сплава для детали: обозначение и состояние материала дают больше оснований для решения, чем внешний вид.
Как выбрать бронзу для детали по чертежу
Результат выбора — согласованное описание материала в документации. Оно включает марку, документ на материал, вид заготовки и состояние. Если конструктор уже назначил сплав, исполнитель проверяет возможность его поставки и обработки. Предложение заменить материал рассматривают отдельно: сходство названий или внешнего вида не подтверждает взаимозаменяемость.
Последовательность выбора:
- Определить функцию детали и условия работы.
- Установить требования к механическим, физическим и эксплуатационным свойствам.
- Подобрать материал и доступный вид заготовки.
- Согласовать состояние и необходимые операции обработки.
- Определить документы и контроль для приёмки.
После этого проверяют связь материала с допусками и шероховатостью. Доступность заготовки тоже важна: маршрут изготовления деталей по чертежам должен учитывать фактическую поставку.
Замена материала требует отдельного решения.
Что указать в заказе, чтобы получить нужный материал
В заказе должны совпадать требования чертежа, описание заготовки и условия приёмки. Марку указывают вместе с документом на материал и состоянием поставки. Если часть операций выполняет заказчик, это также фиксируют: исполнитель должен понимать, в каком состоянии передать деталь и какие характеристики проверять перед отгрузкой.
Для сверки заявки нужен короткий перечень:
- чертёж с обозначением и версией, количество деталей;
- марка и документ на материал;
- вид заготовки и состояние поставки;
- согласованная термообработка;
- требования к документам о качестве и контролю;
- условия согласования замены материала.
Запись «из бронзы» оставляет состав неопределённым. Полное описание помогает выявить расхождения до закупки и запуска в производство.
Пришлите чертёж с требованиями к материалу и количеством деталей для расчёта изготовления.
Частые вопросы
Из каких металлов состоит бронза?
Основа бронзы — медь. В зависимости от марки добавками служат олово, алюминий, бериллий и другие элементы. Олово есть не во всех бронзах. В состав могут входить и неметаллы, например фосфор.
Источники
- ГОСТ 5017-2006 — оловянные бронзы, обрабатываемые давлением, для полуфабрикатов; в таблице 1 есть марки с фосфором (БрОФ), для каждой задан диапазон содержания фосфора.
- ГОСТ 18175-78 — безоловянные бронзы, обрабатываемые давлением, для заготовок и полуфабрикатов; среди марок — алюминиевые бронзы (БрА5, БрА7, БрАЖ9-4 и др.).
- 29 CFR § 1910.1024 — Beryllium — пункт (a)(1): область применения к профессиональному воздействию бериллия во всех формах, соединениях и смесях; исключения — в пунктах (a)(2) и (a)(3).
- Lead poisoning and health — справка Всемирной организации здравоохранения о токсичности свинца и его воздействии на здоровье.
