Три числа с чертежа решают, идёт деталь на участок или нет: наибольший размер, толщина металла и самый плотный допуск. Предельные значения — по паспорту оборудования; построчно ту же фактуру повторяет таблица ниже.
Клетка сетки — 100 мм. Красная линия длиннее листа лазерной резки: гнуть можно деталь длиннее той, что режется целиком. В масштаб рисунка не попали токарная обработка (⌀380 × 1500 мм) и порошковая окраска (до 6 м).
Шкала линейная — видно, насколько дальше остальных достаёт гидроабразив. Он же единственный режет без нагрева и берёт титан, стекло и композиты.
От ±0,5 мм на плазме до ±0,0025 мм на КИМ — разброс в двести раз. Гибка нормируется углом, ±0,3°; шлифование задаёт ещё и шероховатость Ra 0,2 мкм.
Полный перечень процессов участка — от 5-осевой фрезеровки до КИМ-контроля партии. Точность и предельные размеры указаны по паспорту оборудования; доступность под конкретный чертёж подтверждает технолог.
| Операция | Оборудование | Точность | Макс. размер / толщина | Доступность |
|---|---|---|---|---|
| Фрезеровка 5 осей | Hermle C500 | ±0,005 мм | 1100×600×600 мм | доступно |
| Токарная обработка | DMG Mori NLX 2500 | ±0,008 мм | ⌀380×1500 мм | доступно |
| Фрезеровка 3–4 оси | DMG Mori DMU 85 | ±0,007 мм | 800×500 мм | доступно |
| Лазерная резка | D-SOAR 20 кВт | ±0,1 мм | до 30 мм | доступно |
| Гидроабразивная резка | APW2050BA | ±0,1 мм | до 200 мм, любой материал | доступно |
| Плазменная резка | HyPerformance | ±0,5 мм | до 100 мм (сталь) | доступно |
| Гибка листового металла | PR6C-150T | ±0,3° | до 3 000 мм, до 12 мм | доступно |
| Координатная пробивка | VT-300 ЧПУ | ±0,1 мм | 1500×1000 мм, до 6 мм | доступно |
| Роботизированная сварка | NB-350 (2 шт.) | ±0,1 мм | серия от 20 шт. | доступно |
| TIG / MIG сварка | WSM-400, WSME-315 | — | 16 постов | доступно |
| Лазерная сварка | SUP-AMF-D | минимальная деформация | тонкостенные | доступно |
| Порошковая окраска | камеры полимеризации | любой RAL | до 6 м | доступно |
| КИМ-контроль | Hexagon Global S | ±0,0025 мм | 800×600×600 мм | включён |
| Шлифование | цилиндр. + плоское | Ra 0,2 мкм | — | доступно |
| Лазерная маркировка | волоконный маркер | ≤0,05 мм | QR, DataMatrix, серийники | доступно |
Три уровня фрезерной и токарной обработки — от серийных деталей на 3–4 осях до сложной геометрии в одной установке на 5-осевом центре.
Непрерывная 5-осевая обработка сложных деталей в одной установке. Исключает погрешности переустановки, сокращает время производства сложных корпусных деталей в 2–3 раза.
Рабочая зона 1100×600×600 мм · точность ±0,005 мм · шпиндель 12 000 об/мин · 2 шт.
Токарный центр с приводным инструментом, осью C и противошпинделем. Полная токарно-фрезерная обработка без переустановки.
⌀380 мм · до 1500 мм · точность ±0,008 мм · 6 шт.
Горизонтальные и вертикальные фрезерные центры. Корпусные детали, плиты, кронштейны в серийном производстве.
Рабочая зона 800×500 мм · шпиндель 8 000 об/мин · точность ±0,007 мм · 8 шт.
Финишная шлифовка после закалки и цементации. Детали под прецизионные подшипниковые посадки.
Шероховатость Ra 0,2–0,4 мкм · точность ±0,003 мм · после термообработки · 3 шт.
Раскрой заготовок под деталь и черновую резку — лазером, гидроабразивом или плазмой, в зависимости от материала, толщины и требований к кромке.
Волоконный лазер нового поколения. 20 кВт — режет сталь до 30 мм с чистой кромкой, скорость резки в 4 раза выше CO₂-лазеров той же мощности.
Мощность 20 кВт · толщина до 30 мм · поле 2500×1200 мм · 3 шт.
Давление воды до 4000 бар. Режет любой материал без нагрева — титан, бронзу, стекло, камень, композиты, без изменения структуры.
Давление 4 000 бар · любой материал · толщина до 200 мм · без нагрева
Экономичный раскрой толстостенных конструкционных сталей. Высокая скорость, минимальная стоимость реза на толщинах 20–100 мм.

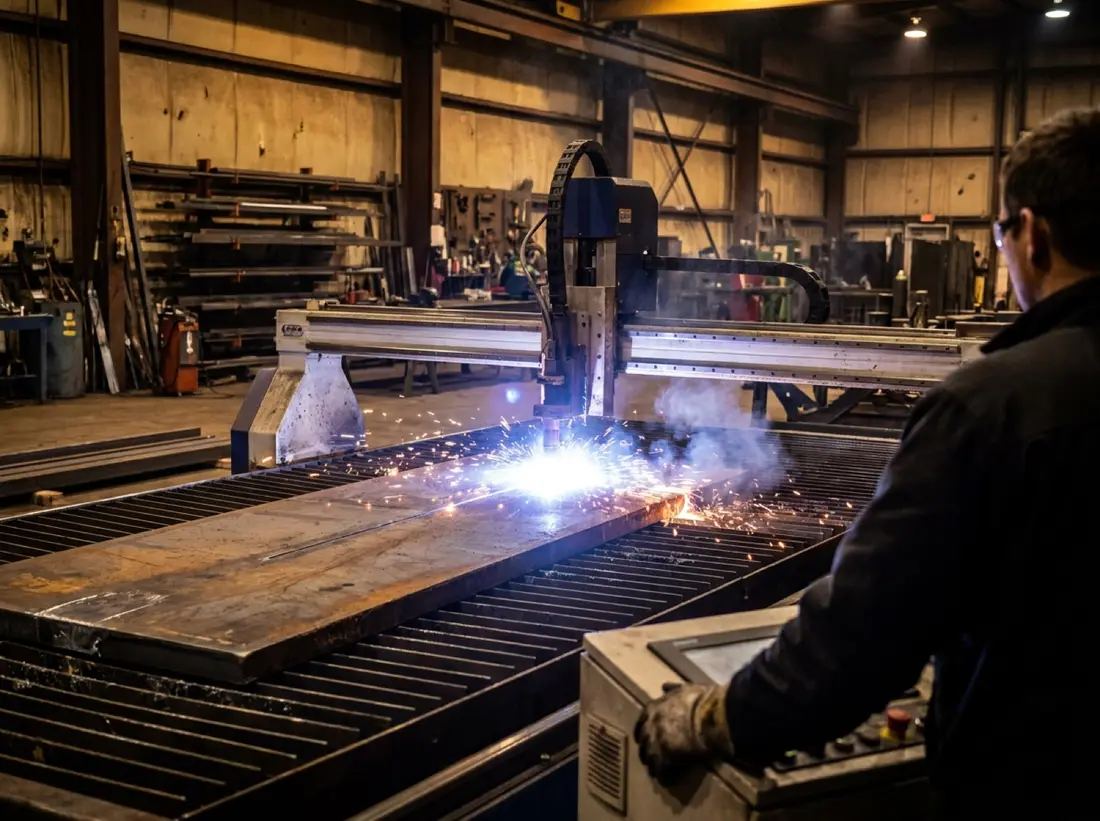

Толщина до 100 мм · сталь, нержавейка · точность ±0,5 мм · черновые заготовки
Гибка листового металла и координатная пробивка — сложные многоплоскостные профили и детали с множеством отверстий в одной установке.
Листогибочные прессы с ЧПУ-управлением угла гиба. Высокая повторяемость, сложные многоплоскостные профили.
Усилие 150 тонн · длина до 3 000 мм · толщина до 12 мм · 4 шт.

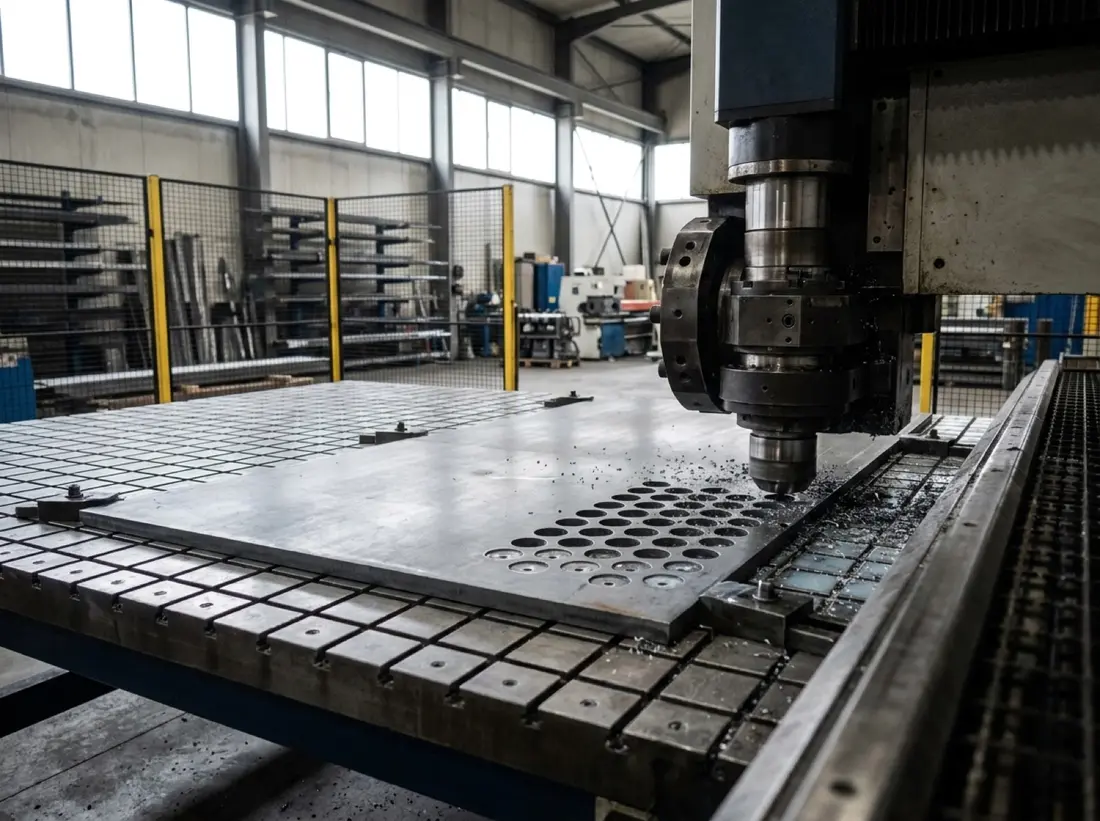

Перфорация, вырубка, формовка по программе. Детали с множеством отверстий любого расположения — в одной установке.
Рабочее поле 1500×1000 мм · толщина до 6 мм · управление ЧПУ · 2 шт.
16 постов ручной сварки и 2 робота для серийных узлов — TIG и MIG/MAG для стали, нержавейки и алюминия, лазерная сварка для тонкостенных деталей.
Два сварочных робота для серийных узлов. Один раз программируется — одинаковый шов на каждой детали партии.
Применение от 20 шт. · сталь, нержавейка, алюминий · повторяемость ±0,1 мм · 2 шт.
Ручная аргонодуговая и полуавтоматическая сварка. TIG — нержавейка и алюминий с эстетичным швом, MIG — конструкционная сталь.
TIG + MIG/MAG · 16 постов · нержавейка и алюминий · сертификат НАКС
Минимальная зона нагрева, узкий шов. Тонкостенные детали, где важно сохранить геометрию после сварки.
Зона нагрева минимальная · шов узкий и чистый · тонкостенные детали · деформация минимальная
Координатно-измерительная машина 3D-замера. Единственный инструмент, который подтверждает допуск не на одной детали, а на всей партии.
Рабочее поле 800×600×600 мм · точность ±0,0025 мм · оптический 2D-измеритель
КИМ-контроль включён в стоимость заказа — на партию выдаётся протокол с отклонениями.
Пришлите чертёж — технолог определит маршрут обработки и вернётся с расчётом за 3 рабочих дня.
