Сроки изготовления деталей по чертежу: от эскиза до отгрузки заказа

Простая деталь готова за 1–2 дня, сложная — за неделю и больше: срок решает не желание заказчика, а физика процесса — термообработка, доступность заготовки и очередь на станке. Разбираем путь от эскиза до отгрузки по этапам и называем диапазоны, а не пустое «сделаем быстро».

От чего зависит срок изготовления детали

Единого срока на деталь не существует — есть диапазон, и он складывается из четырёх факторов. Простая втулка из ходовой стали уходит в работу быстрее, чем корпус со сложной геометрией и жёсткими допусками. На срок влияют не пожелания заказчика, а условия конкретного заказа: форма детали, материал, загрузка цеха и точность, которую требует чертёж.

• Сложность геометрии и число установов. Деталь, которую нужно закрепить и обработать с нескольких сторон, проходит через несколько установов на станке — каждый добавляет время на переустановку и промежуточный контроль.
• Доступность заготовки. Ходовая марка стали или алюминия лежит на складе поставщика, а редкий профиль или сплав под заказ ждут поставку иногда неделями — заготовка напрямую двигает срок.
• Загрузка станков и очередь в цехе. Если оборудование занято другими заказами, деталь ждёт своей очереди на обработку.
• Точность допусков по чертежу. Жёсткий допуск требует медленной чистовой обработки и дополнительных замеров.

Факт. Наладка станка под новую деталь и переустановка при смене стороны обработки — это отдельное время, не входящее в саму резку металла: чем сложнее геометрия, тем больше таких переустановок закладывает техпроцесс.

Мнение. Если чертёж пока не финализирован, а срок уже поджимает — есть смысл прислать эскиз на предварительный расчёт: подрядчик успеет забронировать материал и место в очереди станка, пока согласовываются детали.

С какого момента считать срок: договор, предоплата или чертёж

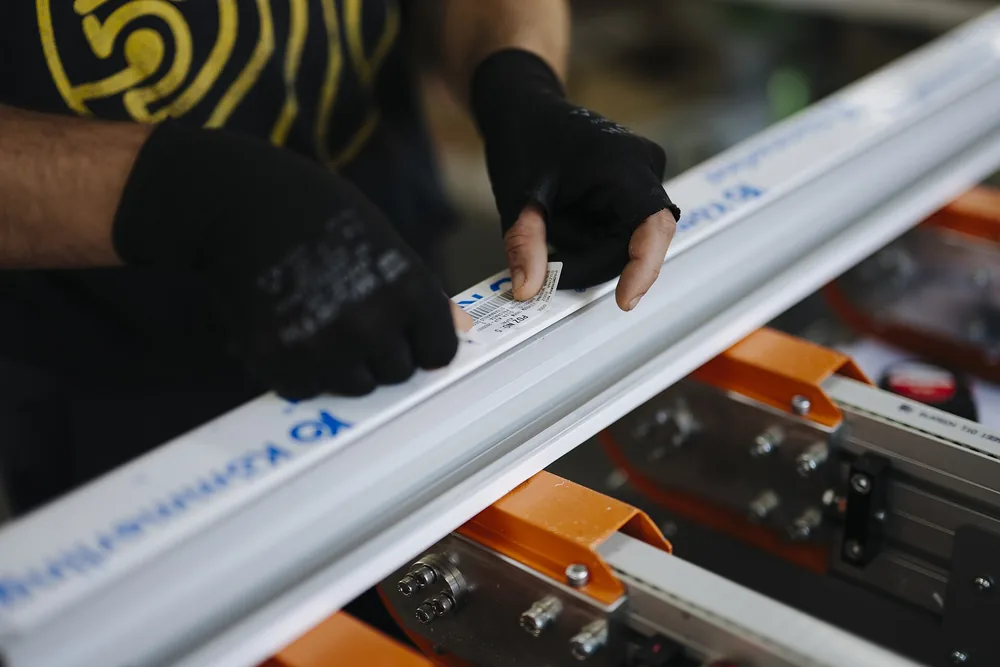

Первоначальная проверка параметров материала по чертежу — момент, с которого начинается отсчет срока производства. Фото: Shixart1985 · CC BY 2.0

Срок изготовления в договоре отсчитывается от даты, когда подрядчик получил подписанную спецификацию и предоплату — а не от первого звонка или устной договорённости о цене. Это правило снимает большинство споров «обещали одно, вышло другое».

Дата в договоре и дата фактического старта работ иногда расходятся. Если чертёж пришёл с ошибками и его вернули на доработку, часы на согласование не входят в производственный срок — он стартует заново от исправленной версии. Письменная фиксация даты даёт заказчику конкретный ориентир — не «скоро», а число, — и основание для претензии, если подрядчик его нарушил по своей вине.

Путь детали от эскиза до отгрузки: этапы производственного цикла

Деталь проходит шесть этапов от чертежа до склада готовой продукции, и каждый съедает своё время. Задержка на любом из них сдвигает всю отгрузку — поэтому полезно понимать, где сейчас застрял конкретный заказ.

1. Приём чертежа и расчёт КП. Технолог смотрит геометрию, материал и допуски, оценивает трудоёмкость и присылает коммерческое предложение — как составить заявку на расчёт изготовления, чтобы посчитали быстрее и точнее.
2. Технологическая подготовка производства. Идёт до того, как деталь попадает на станок: технолог пишет техпроцесс, программирует траектории для ЧПУ и, если геометрия нестандартная, проектирует оснастку под неё.
3. Механическая обработка и промежуточный контроль. Деталь проходит через станки — токарные, фрезерные, для сложной геометрии добавляется 5-осевой ЧПУ, — а между операциями контролёр проверяет размеры.
4. Термообработка и покрытие, если это требует чертёж. Отдельный технологический цикл, который идёт после мехобработки, а не вместо неё.
5. Финальный контроль ОТК. Деталь сверяют с чертежом по критичным размерам и составляют протокол, если заказчику нужна документация.
6. Упаковка и отгрузка. Деталь маркируют, упаковывают под тип доставки — самовывоз или транспортная компания — и передают на склад отгрузки.

Технологическая подготовка и сложность детали

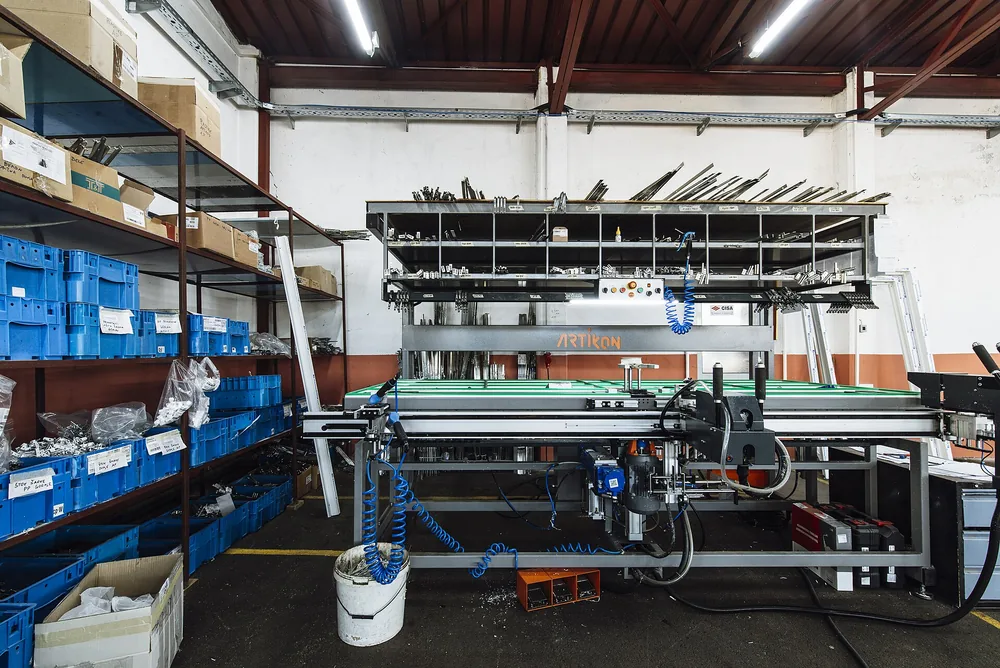

Специализированная машина и аккуратное хранение деталей — основа эффективного производственного цикла. Фото: Shixart1985 · CC BY 2.0

Чем сложнее геометрия, тем больше времени съедает не сама резка металла, а подготовка к ней. Чертёж задаёт весь техпроцесс: допуски, материал и форма в нём определяют, сколько займёт технологическая подготовка производства и какое оборудование понадобится.

На нестандартной геометрии техпроцесс и программа для ЧПУ пишутся заново, а не берутся из архива, и часто нужна отдельная оснастка — приспособление, которое держит деталь под нужным углом. Специфичное оборудование вроде 5-осевого ЧПУ обычно одно на цех, и очередь на него длиннее, чем на обычный фрезерный станок.

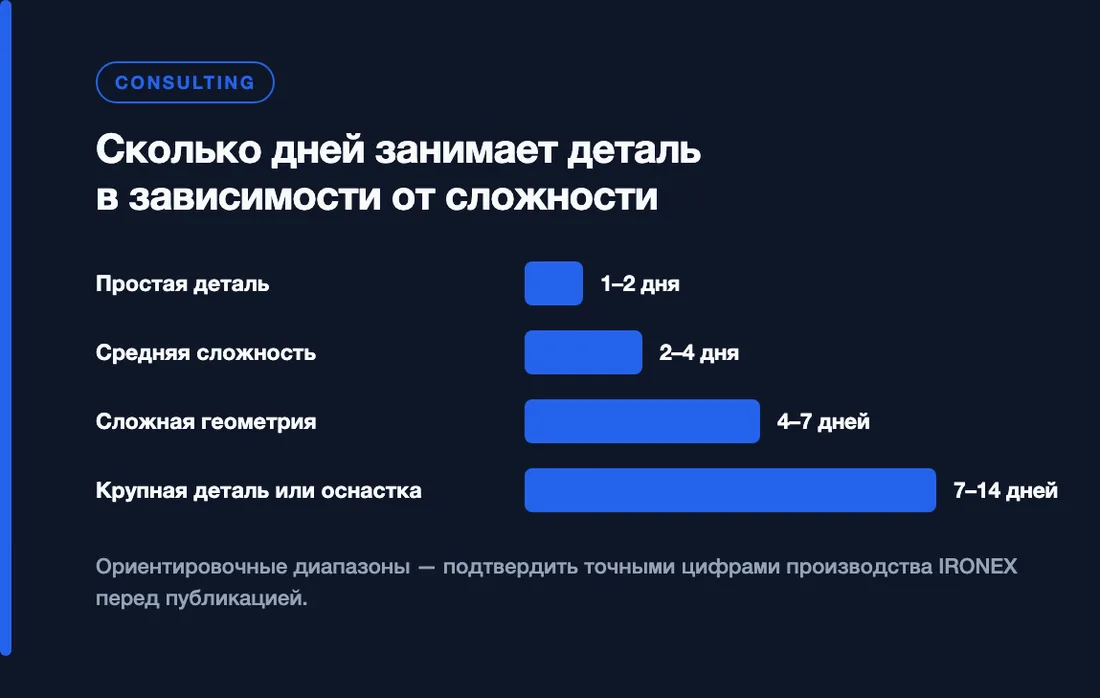

Ориентировочно: простая деталь занимает 1–2 дня, деталь средней сложности — 2–4 дня, сложная геометрия — 4–7 дней, а крупная деталь или деталь под собственную оснастку — от недели до двух. Точные цифры по конкретному чертежу называет технолог после расчёта КП.

Термообработка и покрытия: отдельный этап со своими сроками

Термообработка и гальваническое покрытие идут строго после механической обработки, а не параллельно с ней: деталь сначала обрабатывают на станке, и только потом закаляют, цементируют или покрывают. Термообработка всегда удлиняет срок изготовления — она добавляет отдельные дни, а не часы, именно из-за этой последовательности.

Термообработка не ускоряется приоритетом заказа — металл остывает и насыщается ровно столько времени, сколько требует технология, вне зависимости от очереди в цехе.

Цинкование и хромирование чаще заказывают под требования нормативов на антикоррозийную защиту — для крепежа и корпусных деталей, которые работают на улице или во влажной среде. Термообработка почти всегда идёт партией, а не по одной детали: если печь загружают на двадцать деталей, а готово только пять, следующего цикла ждут все — включая единичный заказ, который в неё попал.

Единичная деталь, малая партия и серия — как считается срок

Одна и та же деталь делается по-разному в зависимости от того, сколько экземпляров в заказе. На единичном экземпляре большую часть времени съедает наладка станка, а не сама обработка — и партия влияет на срок сильнее, чем кажется на старте.

На малой партии наладка распределяется на несколько штук, поэтому время на единицу падает. На серии оно снижается ещё сильнее, но общий срок цикла растёт: через оборудование проходит больше металла, и деталь дольше занимает станок целиком. Если заказчик планирует докупать ту же позицию позже, разумнее сразу собрать заказ в одну партию — заодно стоит свериться, как контролировать версии чертежа при заказе партии, чтобы вторая партия не ушла в работу по старой ревизии.

Сроки изготовления крепежа: болты, шпильки, гайки, шайбы

Крепёж — это тоже деталь, просто с простой токарной геометрией, поэтому болт, шпилька, гайка или шайба обычно готовы быстрее корпусной детали со сложным профилем. Токарная операция без сложных установов занимает меньше времени, чем фрезеровка многогранного корпуса.

Срок растягивается, если крепёж идёт под покрытие: цинкование добавляет те же 2–5 дней, что и для любой другой детали, потому что гальваническая линия не делает исключений по типу изделия. Заказ партией меняет расчёт так же, как для корпусных деталей — наладка токарного станка распределяется на весь тираж, и время на единицу падает.

Срочные заказы: что можно ускорить, а что упирается в физику

Срочный заказ сокращает срок изготовления за счёт очереди на станке и приоритета в расчёте КП — подрядчик может поставить деталь первой в план цеха, и это экономит день-два уже на старте.

Но часть пути физически не сжать: время термообработки, остывание после сварки, высыхание покрытия идут по своей технологии, а не по графику менеджера. Закалка при сокращённой выдержке даёт непрогретую сердцевину, а недосушенное покрытие отслаивается — ускорение здесь бьёт по качеству детали.

Приоритетное размещение вне очереди обычно стоит дороже обычного заказа — точный процент зависит от загрузки цеха на момент заявки, и его называют при расчёте КП.

Диапазоны ориентировочные: точный срок технолог называет после того, как увидел чертёж и материал.

Доставка, статус заказа и что если срок сорвали

Готовая деталь не считается сданной, пока не доехала до заказчика — и здесь тоже есть свои сроки. Транспортная компания везёт груз по России от одного дня до недели в зависимости от расстояния, а самовывоз со склада забирает деталь в день готовности.

По Москве и области доставка обычно занимает день, в областные центры — несколько дней, в отдалённые регионы — дольше: точный срок и стоимость называет транспортная компания при оформлении накладной. Отследить готовность заказа можно у менеджера — звонком или в переписке: он поднимает статус по номеру заказа и называет, на каком этапе цикла находится деталь сейчас.

Договор фиксирует не только цену, но и точку отсчёта срока — без этой строчки претензия к подрядчику превращается в спор на словах.

Если подрядчик сорвал срок по своей вине — не из-за правок в чертеже или задержки материала со стороны заказчика, — договор обычно предусматривает неустойку или приоритетную допоставку. Эти условия стоит проверять до подписания, а не постфактум.

Как сократить срок: чек-лист для заказчика

Часть срока зависит от подрядчика, а часть — от того, как заказчик оформил заявку. Вот что ускоряет заказ уже на старте, без потери в качестве.

• Присылайте чертёж со STEP-моделью и допусками, а не только PDF — технологу не придётся достраивать 3D-модель вручную.
• Заранее уточняйте, есть ли нужный материал на складе поставщика — редкий профиль или сплав под заказ добавляет к сроку недели, а не дни.
• Объединяйте несколько позиций в одну партию вместо дробных заказов — это экономит время на повторных наладках и заодно снижает минимальную партию у подрядчика.
• Планируйте заказ на середину месяца, а не в конец, если производство это позволяет — так меньше риск попасть в очередь перед закрытием месячного плана.

Если чертёж уже готов — пришлите его на расчёт: конкретные срок и цена придут в ответе, без обтекаемых «в течение недели».
