Для изготовления кронштейнов по чертежам нужны марка материала, геометрия, размеры и расположение отверстий, требования к гибам, сварке и покрытию. Если кронштейн входит в сборку, приложите данные ответной детали и условия работы узла. Это поможет согласовать изготовление и проверку сопряжения до запуска заказа.
Что передать для изготовления кронштейнов по чертежам
Для расчёта заказа передайте актуальный чертёж кронштейна, количество деталей, требования к материалу, обработке и покрытию. Для крепления оборудования приложите сборочный документ или чертёж ответной детали. Конструктору, технологу и снабженцу нужно согласовать единый комплект: изготовитель должен понимать, какую деталь выпускать, с чем её соединять и по каким признакам принимать.
Проверьте заявку перед отправкой:
- Документация: обозначение детали, версия чертежа, размеры и технические требования; модель — при наличии.
- Количество: объём заказа и распределение по исполнениям, если кронштейны отличаются.
- Материал: марка, вид заготовки, толщина листа и порядок согласования замены.
- Сопряжение: ответная деталь, крепёж, монтажное положение и доступ инструмента.
- Покрытие: вид защиты, требования к поверхности и участки без покрытия.
- Приёмка: контролируемые характеристики, сборочная проверка и документы, которые нужны заказчику.
Изготовление по готовой документации и разработку конструкции согласуйте отдельно. Если несущую способность ещё никто не проверял, обозначьте необходимость расчёта и ответственного за него. Передача чертежа в производство сама по себе такую проверку не заменяет.
Неопределённые материал, расположение отверстий и требования к сопряжению требуют решения до запуска. Количество, упаковка и состав отчётных документов прежде всего уточняют расчёт стоимости. Если изготовитель предлагает изменить конструкцию под технологию, закрепите согласованный вариант в документации: устное разрешение оставляет участникам заказа разные основания для работы.
Как связать конструкцию кронштейна с нагрузкой
Стальной кронштейн для монтажной панели обрабатывают в ремонтной мастерской авианосца USS Ronald Reagan. Фото: U.S. Navy photo by Photographer’s Mate Airman Christine Singh · Public domain
Конструкцию кронштейна выбирают по направлению нагрузки, вылету, схеме крепления и допустимому прогибу. Также учитывают вибрацию, среду эксплуатации и ограничения сборки. Гнутую, сварную и фрезерованную деталь обсуждают по одинаковым критериям: геометрии, жёсткости, доступности обработки, установке и контролю. Универсального предпочтительного исполнения без условий работы узла нет.
| Конструкция | Геометрия и жёсткость | Изготовление | Сборка и контроль |
|---|---|---|---|
| Гнутая из листа | Полки и гибы задают форму; жёсткость оценивают по всей геометрии | Подготовка заготовки, гибка, обработка необходимых элементов | Проверяют углы, монтажные плоскости и отверстия после гибки |
| Сварная с косынками | Косынки связывают элементы; в расчёт включают швы | Подготовка частей, сборка, сварка, обработка по требованиям | Проверяют взаимное положение частей, швы и доступ крепежа |
| Фрезерованная из заготовки | Переходы сечений и форма карманов требуют оценки | Обработка поверхностей, отверстий и карманов | Проверяют базы, сопряжения и возможность установки инструмента |
Толщина заготовки — один из исходных параметров. Её увеличение само по себе не подтверждает несущую способность: нагрузку передают также отверстия, крепёж, сварные соединения и основание.
Для обсуждения конструкции опишите, куда направлена сила и на каком расстоянии от крепления она действует. Укажите ограничения перемещения закреплённого изделия. Возможные критические зоны — кромки отверстий, переходы сечений, гибы и швы — рассматривайте вместе с креплением к основанию. Решение о допустимой нагрузке оставьте расчёту и согласованной проверке узла.
Как задать материал и толщину заготовки
Чертёж кронштейна должен задавать конкретную марку материала и толщину заготовки. Записи «металл» или «сталь» оставляют выбор исполнителю и затрудняют приёмку. Для листовой детали укажите толщину листа; для детали с механической обработкой отдельно задайте конечные размеры. Подбор материала свяжите с нагрузкой, средой, гибкой, сваркой и последующим покрытием.
Выбор группы материала ещё не завершает задачу. Для стали, коррозионностойкой стали и алюминиевого сплава нужно уточнить марку, состояние поставки и требования к документам на заготовку. Например, наружный кронштейн требует обсуждения защиты от среды, а сварная конструкция — совместимости материала с выбранным процессом соединения.
Материал и толщину выбирают под условия работы и технологию изготовления. Совпадение формы и размеров ещё не делает заготовки взаимозаменяемыми.
Разделяйте толщину исходного листа и размер готовой детали после обработки. Если монтажная поверхность требует дополнительной обработки, обозначьте её конечную геометрию и условия контроля. Изготовитель сможет оценить припуск и состав операций.
Замены согласуйте письменно до закупки. В запросе на замену перечислите, что требуется повторно проверить: расчёт, гибку, сварку, покрытие и сопряжение с ответной деталью. Приложите сведения о предлагаемом материале. Если для приёмки нужны документы на материал, назовите их в заявке: договорённость должна охватывать и поставку заготовки, и передачу подтверждений заказчику.
Как согласовать отверстия с ответной деталью и крепежом

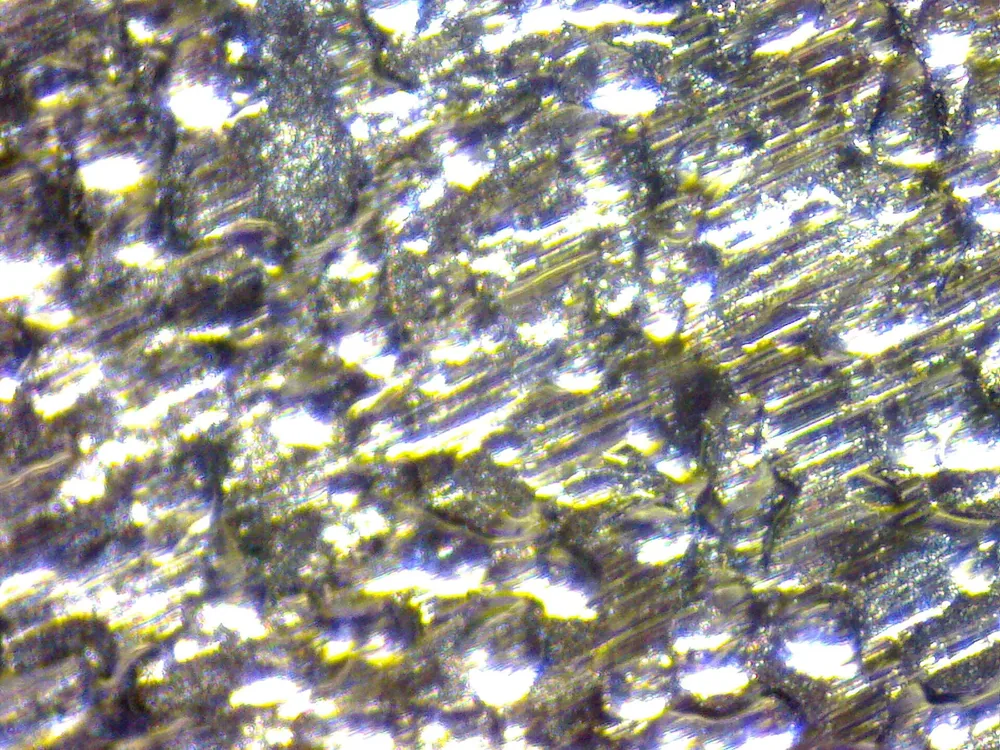

Поверхность листа из низкоуглеродистой стали. Фото: Achim Hering · CC BY 3.0
Монтажные отверстия согласуют одновременно с ответной деталью и выбранным крепежом. Чертёж кронштейна определяет их диаметр, расположение и исполнение; сборочная схема объясняет назначение. Проверьте, где крепёж проходит свободно, где вкручивается в резьбу, где головка должна утопать и как монтажник сможет затянуть соединение. Одного совпадения межосевых расстояний для такой проверки недостаточно.
Сквозное отверстие с зазором предназначают для прохода крепежа. Резьбовое отверстие описывают через параметры резьбы и рабочую глубину. Зенковку согласуют с формой потайной головки, цековку — с посадкой головки или другого элемента крепления. Размеры выбирают под конкретное соединение; универсальный запас к диаметру здесь не назначают.
Крепёж соединяет кронштейн с ответной деталью. Поэтому сведения о болте или винте, гайке и шайбе должны соответствовать обоим чертежам.
Регулировочный паз требует отдельного решения: укажите направление перемещения, диапазон настройки и способ фиксации после регулировки. Паз вдоль неверной оси не устранит ошибку установки.
На размерной схеме совместите базы кронштейна и ответной детали, оси отверстий, направление паза и зону гиба. Отдельно обозначьте пространство, необходимое для головки крепежа и инструмента.
Проверьте опору под головкой или шайбой, расстояния до кромок и доступ ключа возле соседних деталей. Отверстия рядом с гибом обсудите с технологом для выбранного материала, толщины и инструмента. Уточните, какие отверстия контролируют после покрытия и какие поверхности защищают от нанесения слоя. Зазор под крепёж согласуйте с учётом окончательного состояния обеих сопрягаемых деталей.
Какие базы и допуски нужны на чертеже кронштейна
Базы и допуски задают требования к расположению монтажных отверстий и поверхностей, от которых зависит сборка. Выбирайте базы с учётом реальной установки кронштейна: опорной плоскости, упора или другого элемента сопряжения. Затем согласуйте, как изготовитель воспроизведёт такое положение при измерении. Требования должны описывать функцию детали и допускать понятную проверку результата.
Диаметр отверстия и расположение его оси контролируют раздельно. Крепёж может проходить через каждое отверстие, но не входить одновременно в комплект отверстий ответной детали. Поэтому размер диаметра не закрывает требования к положению.
Факт. Допуск диаметра отверстия и допуск положения его оси относятся к разным характеристикам геометрии.
Выделите монтажные плоскости, углы между ними, межосевые расстояния и положение отверстий относительно баз. Для каждого требования объясните технологу, что нарушится при отклонении: опора, установка крепежа, регулировка или положение закреплённого изделия.
Не ужесточайте все допуски одинаково. Свободная кромка и монтажная поверхность могут выполнять разные функции; требования к ним стоит обосновать отдельно.
Точность отверстия на промежуточной заготовке не подтверждает геометрию готового кронштейна после гибки или сварки. Зафиксируйте стадию контроля функциональных размеров. Обозначения и редакции стандартов оформления уточните по принятой системе документации до выпуска чертежа в работу. Если чертёж допускает разные трактовки базы, исправьте документ до расчёта маршрута и оснастки.
Что согласовать для гибки, сварки и обработки отверстий
Для гибки задайте конечные углы, радиусы и размеры полок; для сварной конструкции — расположение соединений, требования к швам и контролю. Окончательный маршрут определяет технолог с учётом материала, оборудования и допусков готового кронштейна. В заказе закрепите результат каждой значимой операции и точки проверки, позволяющие обнаружить отклонение до следующего этапа.
Условный маршрут обсуждения выглядит так:
- Подготовить заготовку. Проверить материал и размеры, необходимые для последующих операций.
- Сформировать геометрию. Выполнить предусмотренные гибы и проверить положение полок и отверстий.
- Соединить элементы. При наличии сварки проверить сборку частей, швы и геометрию после соединения.
- Обработать сопряжения. Выполнить окончательную обработку отверстий и монтажных поверхностей, если её требует документация.
- Подготовить поверхность и нанести покрытие. Проверить кромки, маскируемые зоны и готовность детали.
- Провести окончательный контроль. Проверить размеры и сборочные признаки в состоянии поставки.
Гибка изменяет геометрию кронштейна. Расстояние отверстия до гиба обсуждают для конкретной заготовки и инструмента. При необходимости технолог предложит обработку отверстия после формирования детали.
Сварные соединения связывают элементы кронштейна. Для них согласуйте способ сварки, подготовку, обозначения и критерии контроля. Норматив для одного способа сварки нельзя автоматически переносить на другой.
Если сопряжение требует обработки после гибки или сварки, включите её в расчёт заказа. Возможность доступа инструмента также проверьте заранее. Для обсуждения такой операции пригодится описание изготовления деталей по чертежам.
Как учесть покрытие, чтобы кронштейн собрался
Покрытие задают по условиям эксплуатации и функции каждой поверхности кронштейна. В документации укажите вид защиты, подготовку, требования к контролю и зоны маскирования. Толщину слоя согласуйте по спецификации процесса. Размеры отверстий, работоспособность резьб и сопряжение с ответной деталью проверяйте в том состоянии, в котором кронштейн поступит на сборку.
Порошковую окраску и цинковые покрытия рассматривайте как разные процессы. Одного указания цвета недостаточно для выбора защиты. Уточните воздействие среды, требования к внешнему виду и допустимость покрытия на монтажных поверхностях.
Защитное покрытие изменяет размеры покрываемых поверхностей кронштейна. Поэтому изготовитель должен знать, какие размеры относятся к детали до нанесения слоя, а какие — к готовому изделию.
Мнение. Если поверхность определяет посадку или работу резьбового соединения, требования к покрытию лучше согласовать вместе с критериями сборки.
Обсудите маскирование резьб, посадочных участков, контактных поверхностей и отдельных отверстий. Маскировать всё подряд тоже не стоит: решение должно учитывать необходимость защиты каждой зоны.
Перед покрытием согласуйте удаление заусенцев, обработку кромок и подготовку сварных участков. Укажите допустимые следы обработки там, где внешний вид входит в приёмку.
После нанесения покрытия проверьте проход крепежа, состояние резьб и установку на ответную деталь. Если сборка требует последующей доработки покрытой поверхности, заранее определите, кто её выполняет и как восстанавливает предусмотренную защиту.
Как проверить кронштейн и принять партию
Приёмка готового узла проверяет соответствие требованиям чертежа кронштейна и согласованной сборочной документации. До изготовления составьте перечень характеристик, способы проверки и форму записи результатов. Разделите измерение геометрии, пробную сборку и испытание под нагрузкой: эти процедуры отвечают на разные вопросы. Успешная установка крепежа сама по себе не подтверждает допустимую нагрузку.
| Характеристика | Требование документации | Способ проверки | Фиксируемый результат |
|---|---|---|---|
| Отверстия | Диаметры и положение относительно баз | Согласованные измерения или контрольное приспособление | Измеренные значения либо результат проверки |
| Монтажные поверхности | Форма и взаимное положение | Проверка по согласованным базам | Отклонения от требований |
| Гибы | Углы, радиусы и размеры полок | Измерение готовой геометрии | Соответствие чертежу |
| Сварные соединения | Требования к швам и контролю | Предусмотренная документацией методика | Результаты контроля швов |
| Сопряжение | Установка ответной детали и крепежа | Пробная сборка | Условия сборки и обнаруженные отклонения |
| Покрытие | Состояние поверхности и требования спецификации | Согласованный контроль покрытия | Соответствие требованиям поставки |
Средства измерения выбирайте с учётом допусков и доступности поверхностей. Испытание под нагрузкой требует отдельной программы с условиями проведения и критериями результата.
Для серии обсудите контрольный образец и порядок разрешения запуска партии. Такие условия закрепляют договором; автоматически считать их обязательными нельзя.
Согласуйте документы на материал, протоколы и порядок фиксации несоответствий. Описание того, что можно требовать по гарантии на деталь поможет связать требования заказа с документами приёмки.
Что влияет на стоимость заказа и запуск серии
Стоимость кронштейна рассчитывают по документации и составу работ: материалу заготовки, подготовке производства, обработке, гибке, сварке, оснастке, покрытию и контролю. Для запуска серии дополнительно закрепляют версию чертежа, количество, комплектацию и порядок приёмки. Оценка по длине и толщине заготовки оставляет за пределами расчёта операции, необходимые для готового сопряжения.
Единичный заказ и партия по-разному распределяют подготовительные затраты. При повторении деталей обсуждают использование оснастки, повторяемость процесса и необходимость согласования образца. Размер партии сам по себе не задаёт фиксированную скидку.
Стоимость заказа зависит от пути к готовой детали: изготовления, покрытия, контроля и условий поставки.
Перед запуском проверьте комплект:
- Утверждённая версия чертежа совпадает у заказчика и изготовителя.
- Количество и исполнения перечислены в заказе.
- Материал и допустимые замены согласованы.
- Крепёж и ответные детали включены в оговорённую комплектацию.
- Требования к покрытию и маскированию закреплены.
- Критерии приёмки и передаваемые документы перечислены.
- Условия упаковки и доставки включены в согласование поставки.
Порядок управления версиями чертежей при заказе партии поможет избежать изготовления по устаревшему файлу. Нерешённые вопросы соберите в отдельный перечень, чтобы участники заказа подтвердили ответы до работы с заготовкой.
Для расчёта именно вашего кронштейна можно передать чертёж и исходные данные заказа, указав количество и требования к сборке.
Частые вопросы
Как передать документацию, если чертёж содержит конфиденциальные сведения?
До отправки согласуйте условия передачи и доступ к файлам. Уточните необходимость соглашения о конфиденциальности. Не удаляйте из рабочего документа параметры, без которых изготовитель не сможет рассчитать заказ.
В каком формате отправить трёхмерную модель кронштейна?
Уточните поддерживаемый формат у получателя. Если вместе с моделью передаёте чертёж, обозначьте, какой документ задаёт обязательные требования при расхождении данных.
Можно ли заказать зеркальный кронштейн по тому же файлу?
Опишите зеркальное исполнение отдельно и согласуйте его обозначение. Проверьте направление гибов, положение резьб и сторону установки: отражение геометрии должно соответствовать новой сборке.
